Экофизика-111В / Виброэксперт-111В

Цена: 159900
В корзину
Производитель: Россия
Гарантия: 1 год
Номер реестра СИ: 66279-16

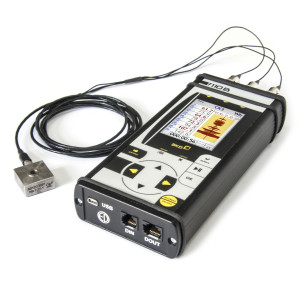

Типовой комплект поставки Виброэксперт-111В виброметра-анализатора спектра ЭКОФИЗИКА-111В предназначен для 3-канальных измерений вибрации в инженерных задачах, а также для целей производственного контроля и санитарно-гигиенических исследований вибрации, специальной оценки условий труда.

  • трёхканальный измерительно-индикаторный блок ЭКОФИЗИКА-110В  с тремя входами BNC (ICP/IEPE),
  • 3-компонентный вибродатчик,
  • два комплекта аккумуляторов с зарядным устройством,
  • руководство по эксплуатации с паспортом и свидетельством о поверке,
  • набор измерительных программ «Инженерная виброметрия ЭФБ-110В»,
  • набор измерительных программ модулей «Санитарная виброметрия ЭФБ-110В»
  • сумка НД

Технические характеристики прибора Экофизика-111В в качестве виброметра

Удовлетворяемые стандарты, показатели точности ГОСТ ИСО 8041-2006, ГОСТ Р 53963.1-2010,  ГОСТ ИСО 2954-2014, ГОСТ 12.1.012-2004, ГОСТ 31192.1-2004,
ГОСТ 31191.1-2004, ГОСТ 31191.2-2004
Режимы измерения виброметра Общая вибрация, Локальная вибрация, 1/3-октавный анализатор, БПФ-анализатор
Количество каналов 1-3 (определяется типом и количеством вибродатчиков)
Тип вибропреобразователя Пьезоакселерометры и велосиметры со встроенной электроникой IEPE (ICP-совместимые)
Измеряемые параметры

Три компоненты корректированного ускорения, доза вибрации VDV, вибрационная экспозиция (общая вибрация), полное виброускорение (локальная вибрация), MTVV — для исполнения.

Среднеквадратичные и пиковые значения виброскорости

Частотные коррекции общей вибрации (измеряются одновременно) Wb, Wc, Wd, We, Wj, Wk, Wm, Fk, Fm (измеряются одновременно); гистограммы распределений рассчитываются только для Wk, Wd, Wb, Wm
Частотные коррекции локальной вибрации (измеряются одновременно) Wh, Fh (измеряются одновременно), гистограммы распределений рассчитываются только для Wh
Временные характеристики СКЗ-1с, СКЗ-5с, СКЗ-10с, Leq (СКЗ за весь интервал измерений), Пик-1с, Пик-5с, Пик-10с, Пик (пиковое значение за все время измерения), VDV
Диапазон измерений виброускорения, дБ отн. 1 мкм/с2

33 — 184* (Wm, Wk), 44-184* (Fh)

Диапазон измерения виброскорости, дБ отн. 5·10-8 м/с 75 — 139* (Fk), 64 — 139* (Ар)
Пределы допускаемой абсолютной погрешности измерения виброускорения и виброскорости на опорной частоте, дБ +/-0,3

* Точный диапазон измерений конкретного виброметра может быть более узким и зависит от заказанных типов вибропреобразователей.

Технические характеристики прибора Экофизика-111В в качестве анализатора спектра

Удовлетворяемые стандарты и показатели точности Класс1 по ГОСТ Р 8.714-2010
(МЭК 61260)
Наборы фильтров октавные и 1/3-октавные фильтры
Диапазон частот анализа в реальном времени в режиме
«Общая вибрация»

октавные фильтры 1 Гц — 125 Гц

1/3-октавные фильтры 0,8 Гц — 160 Гц

Диапазон частот анализа в реальном времени в режиме
«Локальная вибрация ЭФБ-110В»

октавные фильтры 8 Гц — 1000 Гц

1/3-октавные фильтры 6,3 Гц — 1250 Гц

Диапазон частот анализа в реальном времени в режиме «1/3-октавный анализатор XYZ»

октавные фильтры 1 — 16 000 Гц

1/3-октавные фильтры 0,8 — 20 000 Гц

Линейный рабочий диапазон октавных фильтров

Общая вибрация: 121 дБ

Локальная вибрация: 112 дБ

1/3-октавный анализатор XYZ: 99 дБ

Линейный рабочий диапазон 1/3-октавных фильтров

Общая вибрация ЭФБ-110В: 126 дБ

Локальная вибрация ЭФБ-110В: 117 дБ

1/3-октавный анализатор XYZ: 100 дБ

Максимальное измеряемое входное напряжение (с адаптером ЭКВ-110) 4,6 В пик-пик
Пределы допускаемой погрешности на опорных частотах +/- 0,5 дБ

Технические характеристики узкополосного анализа в режиме «БПФ-анализатор XYZ» :

  • Количество каналов: 3.
  • Диапазон измерений: 0-125 дБ
  • Количество точек в окне анализа: 1024.
  • Диапазон анализа (полоса БПФ):  187 Гц,  375 Гц,  750 Гц,  1,5 кГц,  3 кГц,  6 кГц,
    12 кГц, 24 кГц.
  • Количество усреднений (в зависимости от диапазона анализа): от 1 до 128.
  • Количество линий БПФ, выводимых на индикатор: 200.
  • Величина перекрытия окон БПФ (в зависимости от диапазона анализа): 75% или 87,5.
  • Диапазон ZOOM: от 4 до 32.
  • Усреднение: линейное, линейное с накоплением.
  • Временное окно: модифицированное Flap-Top (ISO 18431)

Характеристики в качестве регистратора сигналов

  • Количество каналов: 3
  • Частота выборки сигнала, Гц: от 93,8 до 48000
  • Фильтр высоких частот, Гц: от 0,5 до 93,8

Общетехнические характеристики приборов Экофизика-110В и Экофизика-111В

  • Питание прибора
    • Питание прибора осуществляется от комплекта аккумуляторов.
    • Энергопотребление: максимально 500 мА.
    • Зарядка аккумуляторов: с использованием внешнего зарядного устройства (входит в комплект поставки).
  •  Габаритные размеры и масса
    • Габаритные размеры (без первичных преобразователей): 188 мм х 86 мм х 35 мм.
    • Масса (без первичных преобразователей): не более 0,6 кг.
  • Прочие характеристики
    • Индикатор: OLED (320х240), цветной, диапазон рабочих температур от минус 10 С до плюс 50 С
      • Для исполнения Экофизика-110В (Белая): TFT (320х240), цветной, диапазон рабочих температур от минус 20 до плюс 50 С.
    • Клавиатура: пленочная.
    • Память: >4 Гбайт, энергонезависимая.
    • Интерфейс: USB (Master&Slave); DOUT (гальванически развязанный UART), DIN (порт для подключения цифровых датчиков).
  • Рабочие условия эксплуатации
    • Диапазон рабочих температур окружающей среды: от минус 10 гр. С до плюс 40 гр.С.
    • Относительная влажность: до 90 % при +40 гр.С (без конденсата).
    • Атмосферное давление: от 86 кПа до 108 кПа (645-810 мм рт.ст.).
