Беспроводная измерительная система Fluke CNX v3000

В наличии

Узнать цену

Описание
Производитель: Fluke Corporation, США

Комплект Fluke CNX v3000 – эффективный комплекс измерительных средств и вспомогательных аксессуаров, обеспечивающих контроль ключевых параметров электрооборудования. Каждая часть набора выступает как самостоятельная измерительно-диагностирующая единица и может служить гармоничным звеном цепочки беспроводных измерительных инструментов Fluke.

Беспроводная измерительная система Fluke CNX v3000 – полнофункциональное устройство, корректно измеряющее переменное напряжение на заданном участке. При расчете истинного среднеквадратичного значения U прибор учитывает минимальные искажения синусоидального колебательного процесса. Диапазон измеряемых напряжений до 1000В.

Вы можете наблюдать результаты измерения модулем не только на мониторе устройства, но и на ЖК-дисплее Fluke CNX 3000 , благодаря функции беспроводной пересылки данных. При условии беспрепятственной радиочастотной связи расстояние между модулем и мультиметром может доходить до 20 м.

Технических возможностей мультиметра Fluke CNX 3000 достаточно для синхронного приема сразу 3 модулей Fluke разных типов. Параллельно с приемом данных прибор позволяет производить следующие измерения:
- определение значений напряжения переменного и постоянного тока до 1000 В и тока до 400 мА;
- измерение частоты колебаний, сопротивление цепи, емкости;
- проверка цепи на электропроводность;
- тестирование диодов.
Измерительный комплект Fluke CNX v3000 позволяет сохранять в памяти до 65000 значений, а также передать их для дальнейшей обработки в ПК в формате .csv.

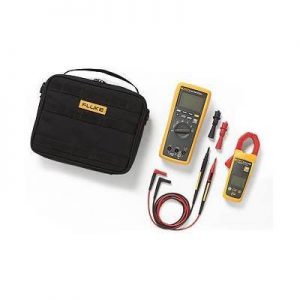

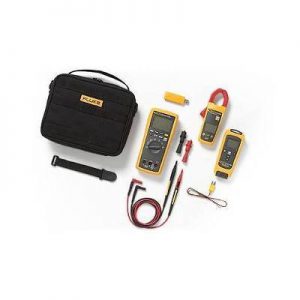

Комплектация
- Беспроводной мультиметр Fluke CNX 3000

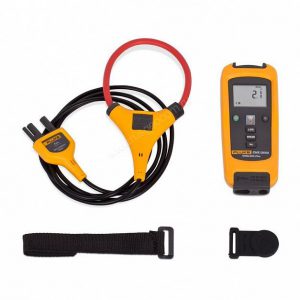

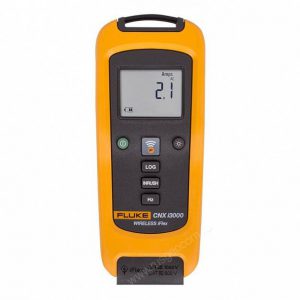

- Беспроводной модуль переменного тока Fluke CNX i3000 iFlex
- Гибкий токоизмерительный датчик iFlex
- Измерительные провода TL175
- Зажимы "крокодил" AC175
- Ремешок на магнитной подвеске
- Мягкая сумка для переноски

Технические характеристики

	Fluke CNX v3000
Переменное напряжение
Диапазон ¹	Разрешение	Погрешность ² ³
Диапазон ¹	Разрешение	от 45 до 500 Гц	от 500 Гц до 1 кГц
600,0 мВ	0,1 мВ	1,0% + 3	2,0 % + 3
6,000 В	0,001 В
60,00 В	0,01 В
600,0 В	0,1 В
1000 В	1 В
¹ Все диапазоны напряжения переменного тока указаны в пределах от 1 % до 100 %. ² Пик-фактор ≤ 3 по всей шкале до 500 В, возрастая линейно до пик-фактора < 1,5 при 1000 В. ³ Для несинусоидальных форм сигнала обычно добавляется –(2 % от показания + 2 % на полной шкале) при пик-факторе не более 3.
Напряжение пост. тока, целостность, сопротивление, тестирование диода и емкость
Функция	Диапазон	Разрешение	Погрешность
мВ	600,0 мВ	0,1 мВ	0,09 % + 2
В	6,000 В	0,001 В	0,09 % + 2
	60,00 В	0,01 В
	600,0 В	0,1 В
	1000 В	1 В	0,15 % + 2
Ом	600 Ом	1 Ом	Измерительный прибор подает звуковые сигналы при <25 Ом, при обнаружении разомкнутых или закороченных контактов в течение не менее 250 мкс.
Ом	600,0 Ом	0,1 Ом	0,5 % + 2
	6,000 кОм	0,001 кОм	0,5 % + 1
	60,00 кОм	0,01 кОм
	60,00 кОм	0,1 кОм
	600,0 кОм	0,001 МОм
	50,00 МОм	0,01 МОм	1,5% + 3
Проверка диодов	2,000 В	0,001 В	1 % + 2
мкФ	1000 нФ	1 нФ	1,2 % + 2
	10,00 мкФ	0,01 мкФ
	100,0 мкФ	0,1 мкФ
	9999 мкФ¹	1 мкФ	10 % типичное значение
¹ В диапазоне измерений 9999 мкФ погрешность измерений при значениях до 1000 мкФ составляет 1,2 % + 2.
Переменный и постоянный ток
Функция	Диапазон ¹	Разрешение	Погрешность
мА перемен. тока (от 45 Гц до 1 кГц)	60,00 мА	0,01 мА	1,5% + 3
мА перемен. тока (от 45 Гц до 1 кГц)	400,0 мА ³	0,1 В	1,5% + 3
мА пост. тока ²	60,00 мА	0,01 мА	0,5 % + 3
мА пост. тока ²	400,0 В	0,1 В	0,5 % + 3
¹ Все диапазоны напряжения переменного тока указаны в пределах от 5 % до 100 %. ² Входное напряжение нагрузки (типичное): 400 мА на входе 2 мВ/мА. ³ Погрешность в диапазоне от 400,0 мА до 600 мА (перегрузка).

Частота
Диапазон	Разрешение	Погрешность ¹
99,99 Гц	0,01 В	0,1 % + 1
999,9 Гц	0,1 В
9,999 кГц	0,001 кГц
99,99 кГц	0,01 кГц
¹ Частота указана до 99,99 кГц в вольтах, и до 10 кГц в амперах.

Входные характеристики
Функция	Защита от перегрузок		Входной импеданс (номинальный)	Коэффициент подавления синфазного сигнала (дисбаланс 1 кОм)		Подавление синфазного сигнала
	1100 В (среднеквадратичное значение)		> 10 МОм > 100 пФ	> 120 дБ при пост. токе, 50 Гц или 60 Гц		> 60 дБ при 50 Гц или 60 Гц
	1100 В (среднеквадратичное значение)		> 10 МОм > 100 пФ	> 60 дБ при пост. напр., до 60 Гц
	1100 В (среднеквадратичное значение)		> 10 МОм > 100 пФ	> 120 дБ при пост. токе, 50 Гц или 60 Гц		> 60 дБ при 50 Гц или 60 Гц
Напряжение испытания на обрыв цепи				Полный диапазон		Типичный ток короткого замыкания
Напряжение испытания на обрыв цепи				До 6 МОм	50 МОм	Типичный ток короткого замыкания
	1100 В (среднеквадратичное значение)	< 2,7 В пост. тока		< 0,7 В пост. тока	< 0,9 В пост. тока	< 350 мА
	1100 В (среднеквадратичное значение)	< 2,7 В пост. тока		< 2,000 В пост. тока		< 1,1 мА

Функция мA
Защита от перегрузки	Защита предохранителем, 44/100 А, 1000 В, FAST
Защита	Перегрузка до 600 мА в течение максимум 2 минут, минимум 10 минут на восстановление
Запись минимальных и максимальных значений
Функция	Погрешность
Функции постоянного тока	Указанная погрешность функции измерения ± 12 подсчетов измерений длительностью >350 мс.
Функции переменного тока	Указанная погрешность функции измерения ± 40 подсчетов измерений длительностью >900 мс.
Общие характеристики
Максимальное напряжение между любым контактом и заземлением	1000 В пост. тока или перем. тока ср. кв. знач.
Защита предохранителем (Ом) от вх. А	Предохранитель 0,44 А(44/100 A, 440 мА), 1000 В FAST, только деталь, указанная Fluke
Дисплей (ЖКД)	Частота обновления: 4/с Вольты, амперы, омы: разрядность 6000 Частота: разрядность 10000 Емкость: разрядность 1000
Тип элемента питания	Три щелочных элемента питания типа АА, NEDA 15A IEC LR6
Время автономной работы	Минимум 300 часов
Температура	Рабочая: от -10 °C до 50 °C Хранения: от -40 °C до 60 °C
Относительная влажность	от 0 до 90 % (от 0 до 35 °C) от 0 до 75 % (от 35 до 40 °C) от 0 до 45 % (от 40 до 50 °C)
Высота	Рабочая: 2000 м Хранения: 12000 м
Температурный коэффициент	0,1 X (нормируемая погрешность / °C (< 18 °C или > 28 °C)
Частота радиосвязи	2.4 ГГц, диапазон ISM, расстояние 20 м
Размеры (В x Ш x Д)	4,75 см x 9,3 см x 20,7 см (1,87" x 3,68" x 8,14")
Вес	340 г
Нормы по безопасности	US ANSI: ANSI/ISA 61010-1 / (82.02.01): 3-я редакция CSA: CAN/CSA-C22.2 No 61010-1-12: 3-я редакция UL:UL 61010-1: 3-я редакция CE European: IEC/EN 61010-1:2010
Электромагнитная совместимость EMI, RFI, EMC, RF	EN 61326-1:2006, EN 61326-2-2:2006 ETSI EN 300 328 V1.7.1:2006, ETSI EN 300 489 V1.8.1:2008, FCC Part 15 Subpart C Sections 15.207, 15.209, 15.249 FCCID : T68-FWCS IC:6627A-FWCS
Степень защиты (IP)	IP54
Общие характеристики
Максимальное напряжение между любым контактом и заземлением	1000 В пост. тока или перем. тока ср.кв.знач.
Защита предохранителем (Ом) от вх. А	Предохранитель 0,44 А(44/100 A, 440 мА), 1000 В FAST, только деталь, указанная Fluke
Дисплей (ЖКД)	Частота обновления: 4/с
	Вольты, амперы, омы: разрядность 6000
	Частота: разрядность 10000
	Емкость: разрядность 1000
Тип элемента питания	Три щелочных элемента питания типа АА, NEDA 15A IEC LR6
Время автономной работы	Минимум 300 часов
Температура	Рабочая: от -10 °C до 50 °C
Температура	Хранения: от -40 °C до 60 °C
Относительная влажность	от 0 до 90 % (от 0 до 35 °C)
	от 0 до 75 % (от 35 до 40 °C)
	от 0 до 45 % (от 40 до 50 °C)
Высота	Рабочая: 2000 м
Высота	Хранения: 12000 м
Температурный коэффициент	0,1 X (нормируемая погрешность / °C (< 18 °C или > 28 °C)
Частота радиосвязи	2.4 ГГц, диапазон ISM, расстояние 20 м
Размеры (В x Ш x Д)	4,75 см x 9,3 см x 20,7 см (1,87" x 3,68" x 8,14")
Вес	340 г
Нормы по безопасности	US ANSI: ANSI/ISA 61010-1 / (82.02.01): 3-я редакция
	CSA: CAN/CSA-C22.2 No 61010-1-12: 3-я редакция
	UL:UL 61010-1: 3-я редакция
	CE European: IEC/EN 61010-1:2010
Электромагнитная совместимость	EN 61326-1:2006, EN 61326-2-2:2006.
EMI, RFI, EMC, RF	ETSI EN 300 328 V1.7.1:2006, ETSI EN 300 489
	V1.8.1:2008, FCC Part 15 Subpart C Sections 15.207, 15.209, 15.249
	FCCID : T68-FWCS IC:6627A-FWCS
Степень защиты (IP)	IP54
Характеристики погрешности приводятся в виде: ± ([% от показаний] + [количество единиц наименьшей значащей цифры]). Все диапазоны выбираются автоматически. Характеристики погрешности приводятся от 5 % до 100 % от диапазона, выбираемого автоматически, от 18 °C до 28 °C.

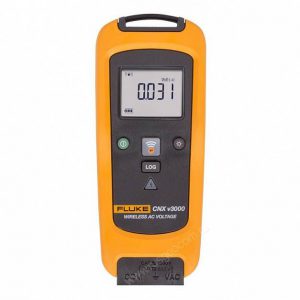

Беспроводной модуль измерения напряжения переменного тока Fluke CNX v3000
Переменное напряжение
Диапазон ¹	Разрешение	Погрешность ² ³
Диапазон ¹	Разрешение	от 45 Гц до 500 Гц	500 Гц до 1 кГц
6,000 В	0,001 В	1,0% + 3	2,0 % + 3
60,00 В	0,01 В
600,0 В	0,1 В
1000 В	1 В
¹ Все диапазоны напряжения переменного тока указаны в пределах от 1 % до 100 %. ² Пик-фактор ≤ 3 по всей шкале до 500 В, возрастая линейно до пик-фактора ≤ 1,5 при 1000 В. ³ Для несинусоидальных форм сигнала обычно добавляется –(2 % от показания + 2 % на полной шкале) при пик-факторе не более 3.

Дисплей	3-1/2 знака, ЖК-экран с подсветкой, разрядность 600, обновление показаний 4/с
Тип элементов питания	2 AA, NEDA 15 А, IEC LR6
Время автономной работы	400 часов
Память	Запись до 65 000 показаний
Неограниченный интервал прослушивания	5 с
Радиочастотная связь	Диапазон частот для промышленной, медицинской и научной аппаратуры 2,4 ГГц
Дальность радиочастотной связи	20 метров
Рабочая температура	от -10 °C до +50 °C
Температура хранения	От -40 °C до +60 °C
Допустимая влажность при работе	90 % при 35 °C, 75 % при 40 °C, 45 % при 50 °C
Электромагнитная совместимость	EN 61326-1:2006
Соответствие стандартам безопасности	EN/IEC 61010-1:2010 до 1000 В, категория измерений (CAT) III 600 В CAT IV EN/IEC 61010-2-030:2010 EN/IEC 61010-031:2002+A1:2008
Уровень загрязнения	2
Температурный коэффициент	0,1 X (нормируемая погрешность) / °C (< 18 °C или > 28 °C)
Степень защиты	CAT IV 600 В, CAT III 1000 В
Сертификация	CSA, FCC T68-FWCS IC:6627A-FWCS
Степень защиты (IP)	IP 42
Размеры (ВхШхГ)	16,5 см x 6,35 см x 3,56 см (6,5" x 2,5" x 1,4")
Вес	0,22 кг
