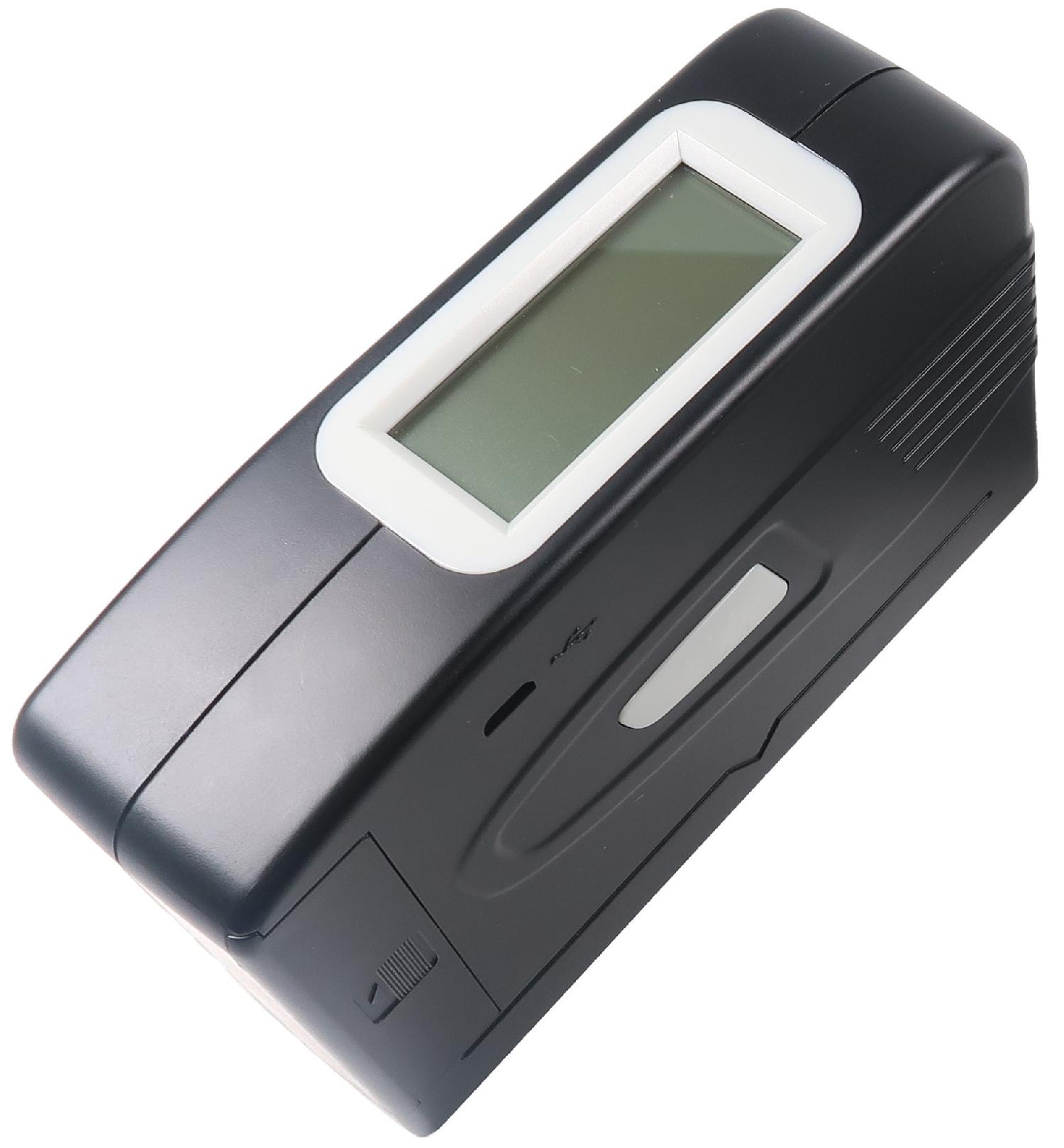

БФ-60/60-В7 — блескомер фотоэлектрический одноугловой 60°/60° с поверкой

В наличии

Описание

Производитель:	ВОСТОК-7
Номер реестра СИ:	89140-23

Блескомер выполнен в виде моноблока, в корпусе которого расположены источник света с оптическим коллиматором, дающий параллельный пучок света, узел фотоприемника, аналого-цифровой преобразователь, схемы стабилизации питания и усиления фототока приемника излучения с органами регулировки. В комплект каждого блескомера входит установочная (настроечная) мера блеска поверхности, предназначенная для настройки или проверки настройки блескомера перед использованием.

Оптические оси всех оптических элементов размещены в одной плоскости, перпендикулярной измеряемой поверхности. При этом ось источника света расположена под углом 60° от нормали к измеряемой поверхности.

Принцип действия блескомеров основан на фотоэлектрическом методе измерения интенсивности отражённого светового потока.

Узел фотоприемника блескомера, ось которого также расположена под углом 60° от нормали к измеряемой поверхности, включает в себя фотодиод и коллимирующую систему.

Показатель блеска представляют как значение отражения поверхности по отношению к эталону из чёрного увиолевого стекла и обозначают как GU (англ. Gloss Unit – единица блеска). Если вы не знаете какая модель блескомера наиболее подходит для решения ваших задач, то начните измерять с угла освещения 600 и далее выберите модель согласно таблице*:

Уровень блеска	Угол освещения 600	Геометрия измерений	Тип блеска поверхности (материал)
Высокий	>70 GU	200	Глянцевый блеск: поверхности с зеркальным блеском (окрашенный металл), глянец в полиграфии
Выше среднего	>40 GU	450	Средне- и сильно блестящие поверхности (а также по ГОСТ 896-69)
Средний	10-70 GU	600	Полуматовые или полуглянцевые поверхности: средний уровень блеска, (пластики и полимеры по ISO 2813)
Низкий	>10 GU	850	Матовые поверхности с очень низкой степенью глянца (бумага, фактурный пластик, лаки soft touch)

*Анодированный алюминий и другие металлические поверхности имеют очень высокую отражательную способность. Коэффициент отражения неметаллических поверхностей увеличивается с углом падения. Отражающие свойства металлов не всегда ведут себя подобным же образом. Из-за двойного отражения свет частично отражается на покрытии и частично на металле под ним. Для полного понимания отражающих свойств таких поверхностей рекомендуется измерять их тремя типами геометрии измерений: 200, 600 и 850.

Блескомер модификации БФ-60/60-В7 предназначен для измерений блеска в геометрии освещения/наблюдения 60°/60°. Размер измеряемого участка не более 8×16 мм (эллипс). Встроенное программное обеспечение осуществляет калибровку показаний по установочной (настроечной) мере блеска поверхности (вмонтирована внутрь крышки защитного чехла-держателя), хранение до 1245 результатов измерений, обеспечивает возможность передачи и работы с данными на внешнем ПК. Результаты измерений, а также заданные режимы работы выводятся на жидкокристаллический дисплей 47×19 мм.

Прибор измеряет блеск на плоских поверхностях с возможностью связи с компьютером для передачи данных статистики, печати и анализа данных через USB-кабель и ПО. Программное обеспечение позволяет сохранять и распечатывать из памяти прибора данные измерений с указанием времени и даты замеров. Режим замеров: одиночный (моментальный в одной точке). Управление всеми функциями прибора единой клавишей. Поставляется в комплекте с защитной крышкой-держателем, которая используется для хранения и калибровки блескомера на закреплённой в держателе мере блеска. В крышку-держатель встроена одинарная мера блеска (чёрное полированное стекло). Калибровка осуществляется внутри крышки-держателя автоматически по нажатию кнопки на приборе. Самостоятельная калибровка блескомера пользователем возможна только на мере блеска из комплектации прибора. Прибор изготавливается в пластиковом корпусе, имеет сменный элемент питания (батарейка или аккумулятор 1,5В).

Комплектация

Наименование	Обозначение	Количество
Блескомер фотоэлектрический	БФ-60/60-В7.	1 шт. (по заказу)
Установочная (настроечная) мера блеска поверхности	—	1 компл.
Тканевая протирочная салфетка из микрофибры	—	1 шт.
Футляр — упаковочный кейс	—	1 шт.
Защитный чехол-держатель	—	1 шт.*
CD диск или флешка с программным обеспечением и USB кабель	—	1 компл.*
Установочная (настроечная) мера блеска поверхности (дополнительная)	—	(по заказу)
Элемент питания (аккумулятор или батарея)	Тип АА	(по заказу)
Руководство по эксплуатации, объединённое с Паспортом и Методикой поверки	РЭП.БЛ.13.2023; РТ-МП-163-448-2023	1 экз.
* — только для отдельных модификаций согласно техническим характеристикам

Технические характеристики

Таблица 1. Метрологические характеристики блескомеров.

Наименование характеристики	Значение
Диапазон измерений, единиц блеска: модификации БФ-60-ОБЫКНОВЕННЫЙ; БФ-60-МРАМОР; БФ-60-КРИВИЗНА; БФ-60-ПРЕЦИЗИОННЫЙ; БФ-60-В7-192; БФ-60-В7-193; БФ-60-В7-60Н; БФ-60-В7-60М модификация БФ-60/60-В7 модификации БФ-20-60-85; БФ-20-60-85-В7-268; БФ-20-60-85-В7-268Н; БФ-20-60-85-В7-268НД	от 2,0 до 100,0 от 3,0 до 100,0 от 4,0 до 100,0
Пределы допускаемой абсолютной погрешности измерений, единиц блеска: модификации БФ-60-ОБЫКНОВЕННЫЙ; БФ-60-МРАМОР; БФ-60-КРИВИЗНА; БФ-60-ПРЕЦИЗИОННЫЙ; БФ-60-В7-192; БФ-60-В7-193; БФ-60-В7-60Н; БФ-60-В7-60М модификация БФ-60/60-В7 модификации БФ-20-60-85; БФ-20-60-85-В7-268; БФ-20-60-85-В7-268Н; БФ-20-60-85-В7-268НД	±2 ±3 ±4
Дискретность показаний, единиц блеска: модификации БФ-60-ОБЫКНОВЕННЫЙ; БФ-60-КРИВИЗНА; БФ-60-ПРЕЦИЗИОННЫЙ; БФ-60-В7-192; БФ-60-В7-193; БФ-60-В7-60Н; БФ-60-В7-60М; БФ-60/60-В7; БФ-20-60-85; БФ-20-60-85-В7-268; БФ-20-60-85-В7-268Н; БФ-20-60-85-В7-268НД модификация БФ-60-МРАМОР	0,1 1

Таблица 2. Основные технические характеристики блескомеров

Наименование характеристики	Значение
Геометрия освещения/наблюдения: модификации БФ-60-ОБЫКНОВЕННЫЙ; БФ-60-МРАМОР; БФ-60-КРИВИЗНА; БФ-60-ПРЕЦИЗИОННЫЙ; БФ-60-В7-192; БФ-60-В7-193; БФ-60-В7-60Н; БФ-60-В7-60М, БФ-60/60-В7 модификации БФ-20-60-85; БФ-20-60-85-В7-268; БФ-20-60-85-В7-268Н; БФ-20-60-85-В7-268НД	600/600 200/200; 600/600и 850/850
Параметры электрического питания: модификации БФ-60-ОБЫКНОВЕННЫЙ; БФ-60-МРАМОР; БФ-60-КРИВИЗНА; БФ-60-ПРЕЦИЗИОННЫЙ; БФ-60/60-В7; БФ-20-60-85; БФ-20-60-85-В7-268 (элемент питания АА), В модификации БФ-20-60-85-В7-268Н; БФ-20-60-85-В7-268НД; БФ-60-В7-192; БФ-60-В7-193, БФ-60-В7-60Н; БФ-60-В7-60М (встроенный литиевый аккумулятор), В	1,5 3,7
Потребляемая мощность, В А, не более	5
Габаритные размеры (длина × ширина × высота), мм, не более	160х85х95
Габаритные размеры в упаковке (длина × ширина × высота), мм, не более	300х250х95
Масса, г, не более	400
Масса в упаковке, г, не более	1100
Рабочие условия эксплуатации: температура окружающей среды,0С; относительная влажность (без конденсации влаги), %, не более	от 0 до +40 85

Таблица 3. Сравнительные технические характеристики одноугловых 600/600 блескомеров

Наименование характеристики	Значение
Модификация	БФ-60/60-В7
Тип геометрии измерения	600
Размер измеряемого участка, мм	8х16 (эллипс)
Диапазон показаний, единиц блеска (GU)	0-200
Среднеквадратичное отклонение (повторяемость) результатов (GU/30мин)	<±0,4
Режим замеров	Одиночный
Экран (ЖК-дисплей), мм, не менее	47х19, чёрно/белый
Экранная статистика значений из серии измерений: среднее, среднеквадратическое и др. параметры	Нет
Калибровка	Авто
Установочная (настроечная) мера блеска поверхности для калибровки прибора (входит в комплектацию)	Вмонтирована внутрь крышки защитного чехла-держателя (1 шт.): из чёрного кварца – мориона
Память, к-во замеров	1245
ПО для передачи и работы с данными на ПК	Есть
Звуковой сигнал измерения (зуммер)	Есть
Автоотключение прибора, мин.	1
Длительность непрерывной работы, ч	30
Габаритные размеры (длина × ширина × высота), мм, не более	136х91х46
Масса, г, не более	210
Материал корпуса	Пластик
Срок службы, лет, не менее	7
Соответствие международным стандартам	ISO 2813; ISO 7668; ASTM D523; DIN-67530
Соответствие ГОСТ	ГОСТ 16143–2022; ГОСТ 31975–2013 (ISO 2813:1994); ГОСТ Р 52663-2006 (ИСО 2813:1994)
