Биконическая измерительная антенна АКИП-9806/6

Биконическая измерительная антенна АКИП-9806/6 представляет собой пассивный излучатель, который используется с различным радиоизмерительным оборудованием при выполнении работ, связанных с разработкой, проверкой и тестированием РЭА, а также проверкой соответствия оборудования действующим стандартам.

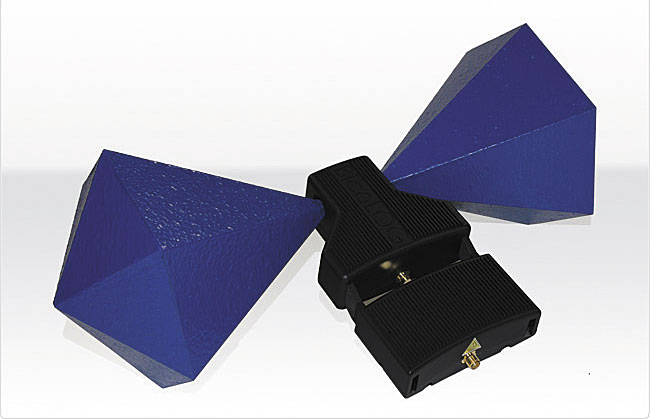

Конструктивно антенна представляет собой два соединенных друг с другом конуса, в пределах которых образуется электромагнитное излучение. Луч электромагнитного излучения направлен перпендикулярно продольным осям двух соединенных друг с другом конусов и ограничен их краями.

Антенна этой модели позволяет проводить измерения с высокой точностью. Технические характеристики антенны проверены контролирующими органами и указаны в сертификате. Это обеспечивает высокую точность проведения измерений.

Биконическая измерительная антенна АКИП-9806/6 поставляется с данными проведенной калибровки. Отличается небольшим весом, благодаря чему может использоваться не только стационарно в измерительных лабораториях и научно-исследовательских центрах, но и при проведении полевых исследований.

Антенна поставляется с универсальным соединителем типа N, что дает возможность подключать ее к различному оборудованию, используемому в процессе проведения измерений.

Технические особенности устройства:

• Нижняя граница частоты воспроизводимого электромагнитного сигнала 20 МГц.
• Верхняя граница частоты электромагнитного сигнала 1 ГГц.
• Импеданс 50 Ом.
• Усиление в пределах от 2 до 41 дБи.
