Описание
| Производитель: | Челэнергоприбор, Россия |
| Номер в реестре СИ | 78273-20 |
| Гарантия | 18 месяцев |

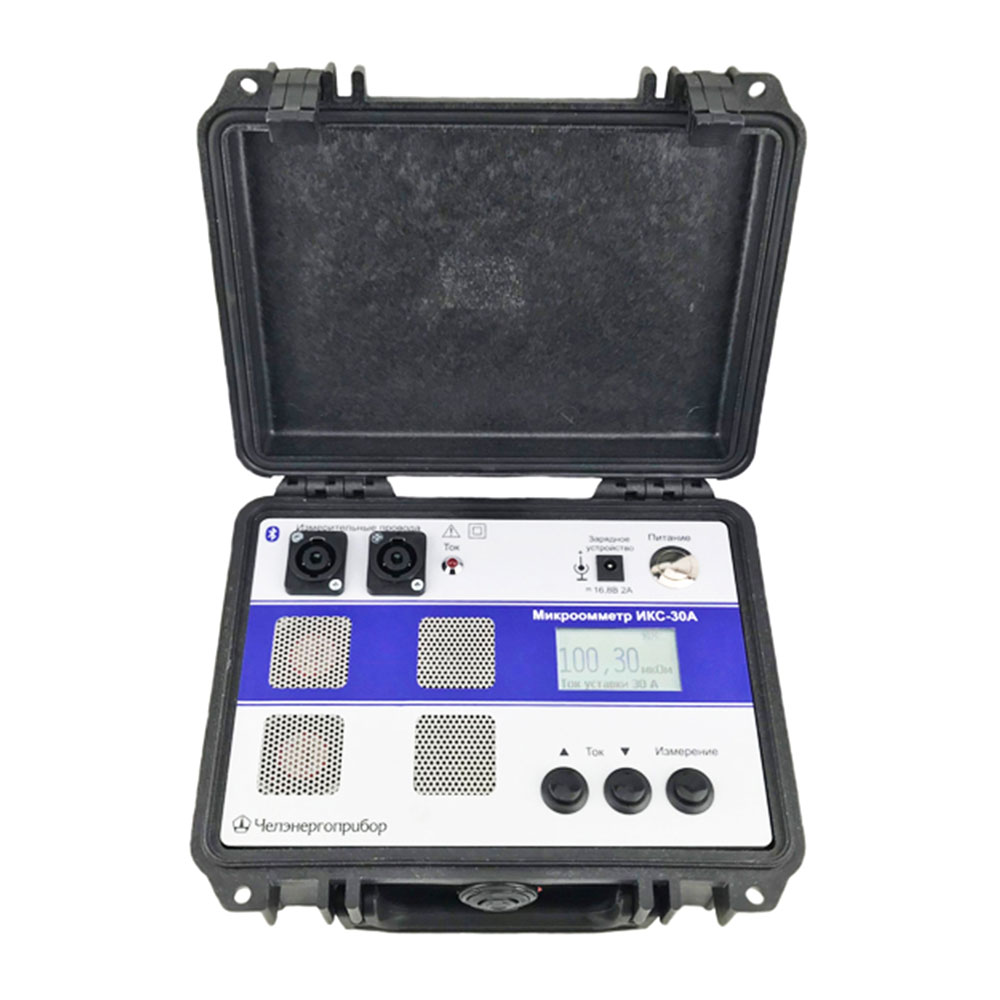

Микроомметр ИКС-30А имеет интерфейс Bluetooth, позволяющий производить дистанционный запуск, пересчёт сопротивления обмоток трансформатора по температуре, а также формировать и сохранять протокол испытаний при помощи мобильного устройства (смартфона или планшета), работающего на базе ОС Android.
Кроме того, в приложении ИКС-30А реализован режим «Контроль кабеля» для приемки кабельно-проводниковой продукции по нормативным параметрам.
Прибор имеет встроенную схему демпфирования для сброса энергии, накапливаемой в магнитопроводе во время измерения, и быстрого снижения тока в обмотке до нуля после окончания измерения.
Функции микроомметра ИКС-30А
- Измерение электрического сопротивления постоянному току обмоток трансформаторов, в том числе ТТ и ТН.
- Измерение переходных сопротивлений высоковольтных выключателей и других аппаратов.
- Контроль электрического сопротивления кабельно-проводниковой продукции (режим «Контроль кабеля» реализован в приложении ИКС-30А для устройств под управлением ОС Android).
Особенности микроомметра ИКС-30А
- Малый вес и габариты.
- Измерительный ток до 30 А.
- Аккумуляторное питание.
- Интерфейс Bluetooth для дистанционного управления.
- Измерение высокоиндуктивных цепей с диапазоном измерения сопротивлений до 100 кОм.
- Межповерочный интервал 5 лет.
Программное обеспечение микроомметра ИКС-30А
Программное обеспечение предназначено для настройки микроомметра ИКС-30А, дистанционного измерения сопротивления постоянному току и формирования протокола испытаний однофазных и трехфазных трансформаторов.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Измерительный прибор | 1 шт. |
| 2 | Комплект измерительных проводов длиной 7 м с зажимами типа «крокодил» с шириной схвата до 55 мм | 1 комплект |
| 3 | Зарядное устройство от сети 220 В 50 Гц с выходом 2 А | 1 шт. |
| 4 | Сумка или пластиковый кейс для переноски проводов | 1 шт. |
| 5 | Шунт типа 75ШСММ3-75-0,5 или аналог | 1 шт. |
| 6 | Руководство по эксплуатации и паспорт | 1 шт. |
Дополнительная комплектация микроомметра ИКС-30А
| № | Наименование |
|---|---|
| 1 | Комплект измерительных проводов длиной 12 м с зажимами типа «крокодил» с шириной схвата до 55 мм |
| 2 | Комплект измерительных проводов длиной 12 м с зажимами типа «крокодил» с шириной схвата до 85 мм |
| 3 | Комплект измерительных проводов длиной 7 м с зажимами типа «крокодил» с шириной схвата до 85 мм |
| 4 | Комплект измерительных проводов длиной 3 м с подпружиненным штыревым щупом |
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон измеряемого электрического сопротивления | 1 мкОм…100 кОм |
| Измерительный ток | до 30 А |
| Базовая погрешность измерений | ±0,1% |
| Габариты прибора, не более | 240х200х110 мм |
| Масса без измерительных проводов, не более | 2,2 кг |
| Разрешение дисплея | 128х64 |
| Рабочая температура | от -20 до +55°С |
| Питание | от встроенного аккумулятора или от сети переменного тока 220 В (через зарядное устройство) |
