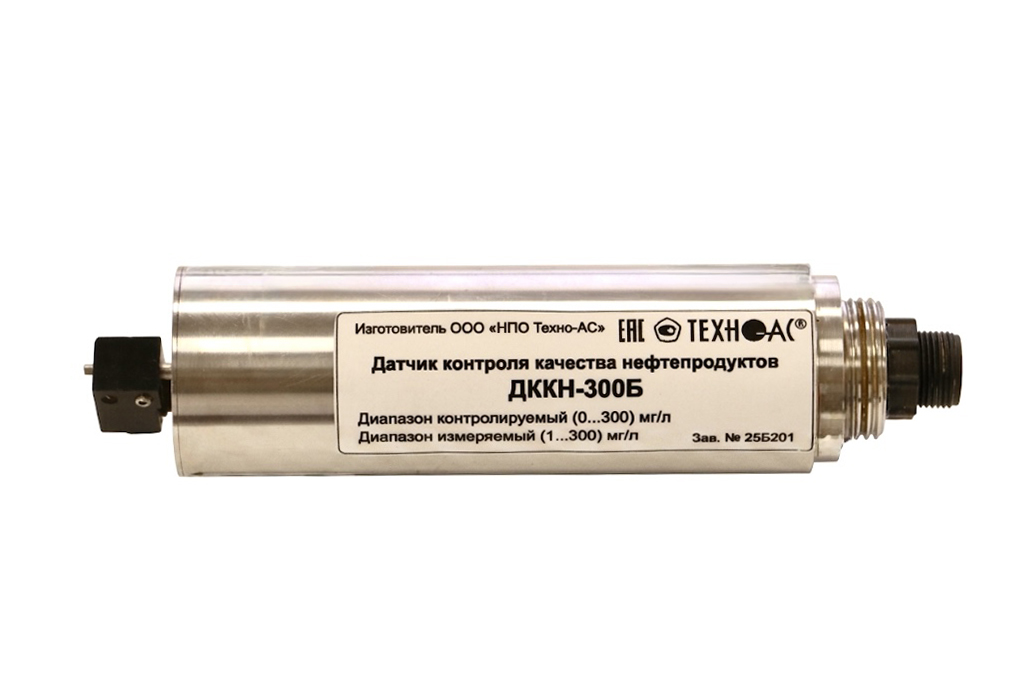

Датчик концентрации нефтепродуктов ДККН-300Б (безнапорное исполнение)

В наличии

976 000 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон измерений	от 1 до 300
  Точность	±1, ±10, ±2, ±20, ±5
  Питание	220±20, 50±1
  Температура окружающей среды	От +5 до +40, от 0 до +55
  Степень защиты оболочки	IP21, IP68
  Диапазон показаний температуры измеряемой среды, °С	от +5 до +50
  Атмосферное давление при эксплуатации, кПа	от 84 до 106
  Максимальное давление в трубопроводе при использовании датчика ДККН-300Н, атм не более	6
  Относительная влажность при эксплуатации модуля МПДККН-300, % не более	90
  Минимальная толща воды под торцевой частью датчика, мм	100

• Описание

  Назначение ДККН-300. Измерение концентрации нефтепродуктов в воде, передача измеренных значений через интернет на ПК или смартфон, хранение архива измерений и оповещение при превышении заданных пользователем порогов.

  Применение датчика ДККН-300. Охрана окружающей среды, водоснабжение и водоотведение, рыбоводство.

  Принцип работы. Действие анализаторов основано на ультрафиолетовой флуоресценции. Под воздействием ультрафиолетового излучения ароматические углеводороды в диапазоне длин волн от 410 до 500 нм генерируют световое излучение меньшей частоты — флуоресценцию. Её интенсивность пропорциональна содержанию ароматических углеводородов. Измеренные значения поступают в модуль передачи данных, преобразуются в цифровой сигнал и передаются на ПК или мобильное устройство для отображения текущих значений, просмотра истории, получения тревог и настроек.

  Состав анализаторов концентрации нефтепродуктов ДККН-300. Анализаторы представляют собой стационарные автоматические приборы, состоящие из следующих блоков:

  • Датчики контроля качества нефтепродуктов ДККН-300. Измеряют значения флуоресценции и выпускаются в двух модификациях: ДККН-300Н — напорный датчик для загрязнённых потоков воды в напорных трубопроводах; ДККН-300Б — безнапорный датчик со щёткой для очистки чувствительного элемента, предназначенный для загрязнённых водоёмов и отстойников. Датчики передают результаты измерений на внешние устройства по каналу RS-485. Встроенный термометр сопротивления контролирует температуру измеряемой среды и обеспечивает температурную компенсацию результатов.
  • Модуль передачи данных МПДККН-300. Блок с интерфейсом Ethernet для подключения к локальной сети и интернету и передачи данных от датчика на рабочее место оператора или мобильное устройство. Датчик подключается к модулю по протоколу Modbus RTU через последовательный интерфейс RS-485. К одному модулю можно подключить один датчик.

  При использовании нескольких датчиков одним пользователем информацию со всех датчиков можно выводить на один экран ПК или смартфона.

  Функциональные возможности программной части системы онлайн-мониторинга концентрации нефтепродуктов.

  • Отображение текущего значения концентрации нефтепродуктов и температуры воды.
  • Одновременный вывод информации с нескольких датчиков на один экран.
  • Объединение групп датчиков в проекты и вывод проектов на один экран.
  • Сохранение и просмотр истории измеренных значений, в том числе в виде графика.
  • Виджеты для отображения информации с датчиков.
  • Географическая привязка мест установки датчиков для отображения на карте.
  • Конвертация данных в формат CSV при сохранении на ПК.
  • Настройка уровней срабатывания тревоги и получения ПУШ-уведомлений.
  • Настройка алгоритма отправки ПУШ-уведомлений.

  Требования к установке датчиков и оборудования передачи данных.

  1. Ламинарный поток жидкости без завоздушенности.
  2. Толща воды под торцевой частью датчика — не менее 100 мм.
  3. Торцевая часть датчика должна быть всегда погружена в воду.
  4. Периодическая ручная очистка измерительной части датчика при сильном загрязнении воды.
  5. Обеспечение устойчивой связи с интернетом через Ethernet или GSM.

  Регистрация пользователя. Для использования программной части анализатора необходимо пройти регистрацию в системе. Данные, указанные при регистрации (логин, телефон и электронная почта пользователя или пользователей с распределением прав администратора или пользователя), необходимо передать оператору для создания проекта в сервисе системы мониторинга.

• Комплектация

  №	Наименование	Количество
  1	Датчик концентрации нефтепродуктов ДККН-300. ДККН-300Б предназначен для монтажа в безнапорные системы — открытые ёмкости, водоёмы, колодцы и т. д.; ДККН-300Н — для монтажа в напорные системы.	1 шт.
  2	Шкаф системы мониторинга в настенном исполнении: автомат защиты, блок питания модуля, модуль системы мониторинга МПДККН-300, розетка.	1
  3	GSM-роутер для передачи данных в интернет через мобильную связь.	Опционально
  4	Монтажный комплект для установки в колодец датчика ДККН-300Б.	Опционально
  5	Монтажный комплект для установки в напорный трубопровод датчика ДККН-300Н.	Опционально
  6	Соединительные провода.	Комплект
  7	Комплект документации.	Комплект
