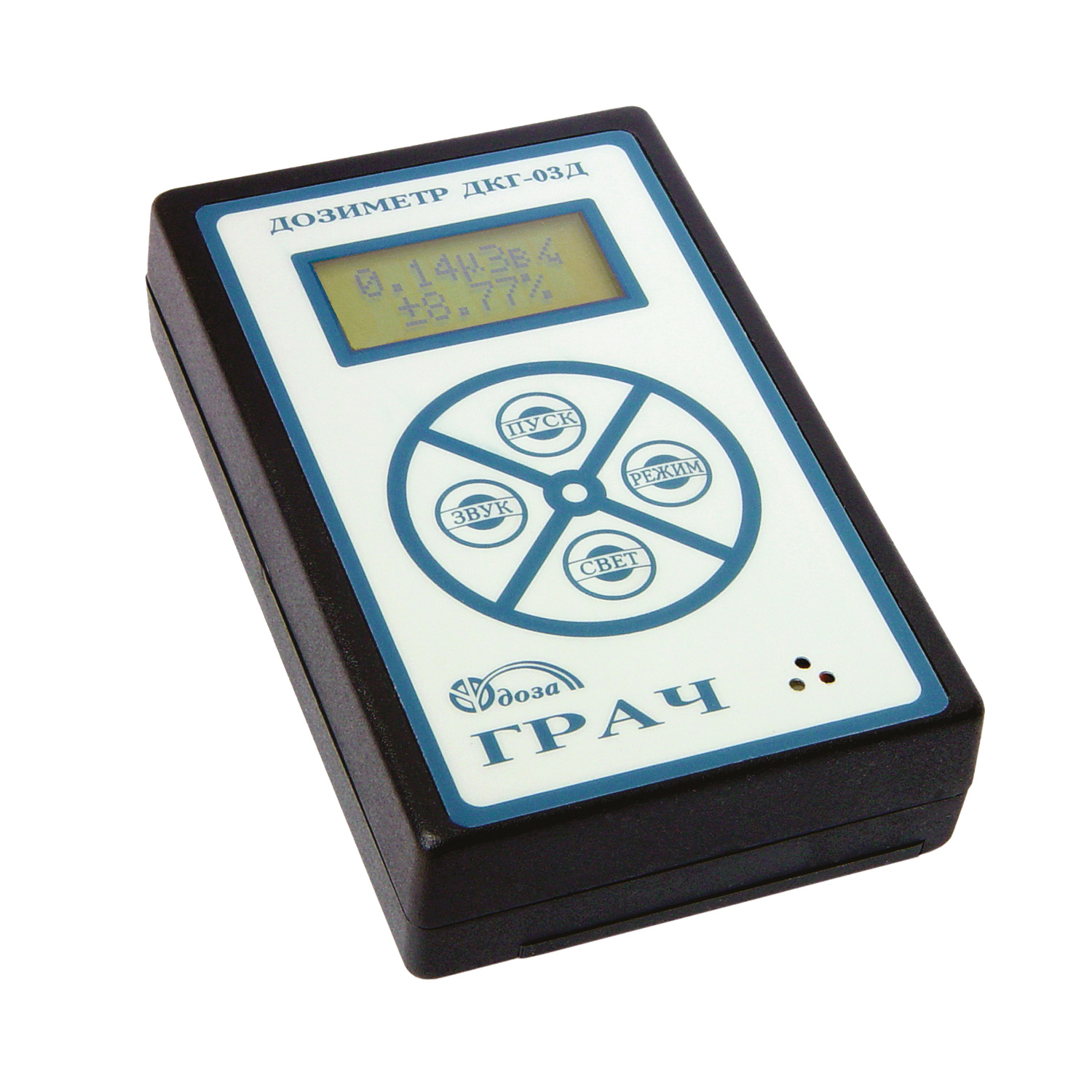

Дозиметр гамма-излучения ДКГ-03Д Грач

Доставка по России

Оплата по безналичному расчету

В наличии на удаленном складе

Производитель: Россия
Размеры: 111x28x73 мм
Вес: 200 г

Описание

Производитель:Россия
Номер реестра СИ:№19399-00

Компактный высокочувствительный дозиметр ДКГ-03Д «Грач» предназначен для оперативной оценки радиационного фона, измерения интенсивности гамма- и рентгеновского излучения. Прибор оповещает о загрязнении звуковым сигналом, частота которого пропорциональна мощности дозы. Дозиметр ДКГ-03Д «Грач» производится в России и внесён в государственный реестр средств измерений РФ под номером 19399-00 (свидетельство). Изготавливается по ТУ 4362-048-31867313-2005

Дозиметр соответствует требованиям Приказа МЧС России от 23.12.2005 № 999 «Об утверждении Порядка создания нештатных аварийно-спасательных формирований» и включён в перечень оборудования для оснащения нештатных аварийно-спасательных формирований гражданской обороны. Применяется для контроля радиационного фона на предприятиях атомной энергетики, радиохимических производствах, на таможне, службами экологического контроля, санитарно-эпидемиологическими станциями. ДКГ-03Д «Грач» так же может использоваться в быту для контроля радиационного загрязнения предметов и материалов.

Особенности ДКГ-03Д «Грач»

  • Дозиметр имеет два измерительных канала: мощности эквивалента дозы (МЭД) и эквивалента дозы (ЭД).
  • Результат и погрешность индуцируются постоянно с момента начала измерений и непрерывно уточняются. Процесс можно прервать при достижении необходимой погрешности. Таким образом, можно получить результат с любой необходимой статистической погрешностью.
  • Независимый перезапуск измерения мощности дозы и дозы. При изменении дозы более чем 3,4 σ, происходит быстрый автоматический перезапуск ДКГ-03Д «Грач».
  • Высокий уровень защиты: степень защиты от твёрдых предметов и воды IP40 по ГОСТ 14254-96, устойчивость к воздействию электромагнитных помех по ГОСТ 32137-2013 для группы исполнения II по критерию качества функционирования А. По степени защиты от поражения электрическим током дозиметр гамма излучения ДКГ-03Д «Грач» относится к III классу по ГОСТ 12.2.007.0-75.
  • Гарантийный срок составляет 12 месяцев с момента ввода в эксплуатацию. Межповерочный интервал – 1 год.



Особенности эксплуатации

При минусовой температуре реакция дозиметра ДКГ-03Д «Грач» замедлена: просто подождите несколько секунд перед фиксацией показаний. Использование дозиметра на электрических подстанциях среднего и высокого напряжения не допускается. Во время атмосферных осадков и при работе в запылённом воздухе прибор необходимо защищать полиэтиленовой плёнкой. Не допускайте падений и ударов, это может повлиять на точность.

Через 2-3 секунды после включения на дисплее появляются показания МАЭД, а в нижней строке – статистическая погрешность измерения в процентах. Для отображения результатов измерения АЭД необходимо нажать кнопку «Режим». В верхней строке отображается надпись «Доза», в нижней – значение АЭД. Измерение МАЭД и АЭД продолжается независимо от того, какой из параметров выводится на дисплей. Подсветка включается однократным нажатием соответствующей кнопки и выключается автоматически через 15 секунд или повторным нажатием. В приборе реализована возможность задавать доверительную вероятность, для которой рассчитывается статистическая погрешность. Делается это в режиме настройки. Возможные значения: 0,60, 0,80 и 0,95. По умолчанию значение доверительной вероятности 0,80.

Измерение в каждой новой точке начинается после нажатия кнопки «Пуск», при этом дозиметр показывает среднее значение МАЭД за всё время измерений. При изменении точки необходимо перезапустить прибор. Если происходит изменение излучения, превышающее статистический разброс, он перезапускается автоматически, издавая короткий звуковой сигнал. Для установки порога срабатывания сигнализации перейдите в режим настроек и установите требуемое значение. Звуковой сигнал включается при достижении заданного порога, отключается, если по истечении 8 секунд измеренное значение меньше порога.

Технические характеристики

Технические характеристики, заявленные производителем дозиметров ДКГ-03Д «ГРАЧ», приведены в следующей таблице

Модель ДозиметраДКГ-03Д ГрачМКС-05 ТЕРРАМКС-15Д СНЕГИРЬДКГ-07Д ДРОЗДДКГ-02У АРБИТР
Диапазон измерения:
мощности эквивалента дозы МЭД0,1 мкЗв/ч ÷ 3,0 мЗв/ч0,1 ÷ 9999 мкЗв/ч0,1 мкЗв/ч ÷ 2 Зв/ч0,1 ÷ 1000 мкЗв/ч0,1 мкЗв/ч ÷ 3 Зв/ч
эквивалента дозы ЭД1,0 мкЗв÷100 Зв0,001÷9999 мЗв1 мкЗв ÷10 Зв0,001÷200 мЗв1 мкЗв÷100 Зв
плотности потока бета-частиц (по Sr-90+Y-90)10÷105 см-2 · мин-110÷105 см-2 · мин-1
диапазон энергий регистрируемого гамма- и жесткого рентгеновского излучения0,05÷3,0 МэВ0,05÷3,0 МэВ0,05÷3,0 МэВ0,05÷3,0 МэВ0,05÷3,0 МэВ
диапазон энергий регистрируемого бета-излучения0,1÷3,0 МэВ0,1÷3,0 МэВ
Пределы допускаемой основной относительной погрешности измерений при доверительной вероятности 0,95 (Cs-137):
МЭД
(N – безразмерная величина, численно равная измеренному значению МЭД в мкЗв/ч)
±(15+2,5/N) %±(15+2/N) %±(15+2/N) %±(15+2,5/N) %±(15+3/N) %
ЭД±(15+2,5/N) %±15 %±15 %±15 %±(15+3/N) %
плотности потока бета-частиц (B – безразмерная величина, численно равная измеренному значению плотности потока бета-частиц в см-2·мин-1)±(20+200/B) %±(20+200/B) %
ДетекторыГазоразрядный счетчик Гейгера-Мюллерасчетчик Гейгера-Мюллерасчетчик Гейгера-Мюллерасчетчик Гейгера-Мюллерадва счетчика Гейгера-Мюллера
индикация общего эквивалента дозы Н*(10), накопленного прибором с момента ввода в эксплуатациюнетнетнетнетесть
Вывод информацииЖКИ с подсветкой экрана и звуковая сигнализацияЖКИ с подсветкой экрана и звуковая сигнализацияЖКИ с подсветкой экрана и звуковая сигнализацияЖКИ с подсветкой экрана и звуковая сигнализацияЖКИ с подсветкой экрана и звуковая сигнализация
Программирования порога МЭД гамма-излучениянетестьестьестьесть
Программирования порога ЭД гамма-излучениянетнетнетнетесть
Программирование порога бета-излученияестьесть
Режим будильника и часынетнетнетнетнет
Сохранение результатов измерений в энергонезависимой памятинетнетнетнетдо 99 записей
Временные интервалы измерений (уменьшается с ростом мощности дозы)1 ÷ 36 секунд1 ÷ 70 секунд1 ÷ 60 секунд1 ÷ 36 секунд1 ÷ 35 секунд
Определение и индикация погрешности измеренияестьнетестьестьесть
Автоматическое вычитание гамма-фонанетесть
Графическое отображение результата измерениянетнетнетнетнет
Средний срок службы детектора7 лет
Средняя наработка до отказане менее 8000 ч
Диапазон рабочих температур-20 + 50 °С-20 + 50 °С-20 + 50 °С-20 + 50 °С-20 + 50 °С
Предельное значение относительной влажности90 % при 25°С 95 % при 35°С90 % при 25°С90 % при 25°С
Атмосферное давление в диапазонеот 84,0 до 106,7 кПа от 84,0 до 106,7 кПаот 84,0 до 106,7 кПаот 84,0 до 106,7 кПа
Питание2 элемента типа АА2 элемента типа ААА2 элемента типа АА2 элемента типа АА2 элемента типа АА
Среднее время непрерывной работы с одним комплектом элементов (в условиях естественного фона)не менее 200 чне менее 2000 чне менее 400 чне менее 200 чне менее 200 ч
Габаритные размеры, масса111×28×73 мм120×55×26 мм124×72×35 мм74×29×122 мм74×29×122 мм
Масса с элементами питания, г200200350250250
РезюмеКомпактный высокочувствительный дозиметр с возможностью независимого измерения МЭД и ЭД излученияДозиметр-радиометр МКС-05 «ТЕРРА» — профессиональный дозиметр с возможностью программирования пороговых уровней γ и β-излученияДозиметр-радиометр МКС-15Д «СНЕГИРЬ» — переносной профессиональный дозиметр с возможностью измерения γ, β-излучения и их совместного воздействия, а также с возможностью программирования пороговых уровней γ и β-излученияДозиметр ДКГ-07Д «ДРОЗД» — переносной малогабаритный быстродействующий дозиметр γ-излучения с возможностью независимого одновременного измерения МЭД и ЭД излученияДозиметр ДКГ-02У «АРБИТР» — малогабаритный дозиметр γ-излучения с возможностью измерения МЭД и ЭД излучения от минимальных значений естественного фона до аварийных уровней.

Базовый комплект поставки

  • Дозиметр
  • Сумка
  • Руководство по эксплуатации
  • Два элемента питания типа АА
