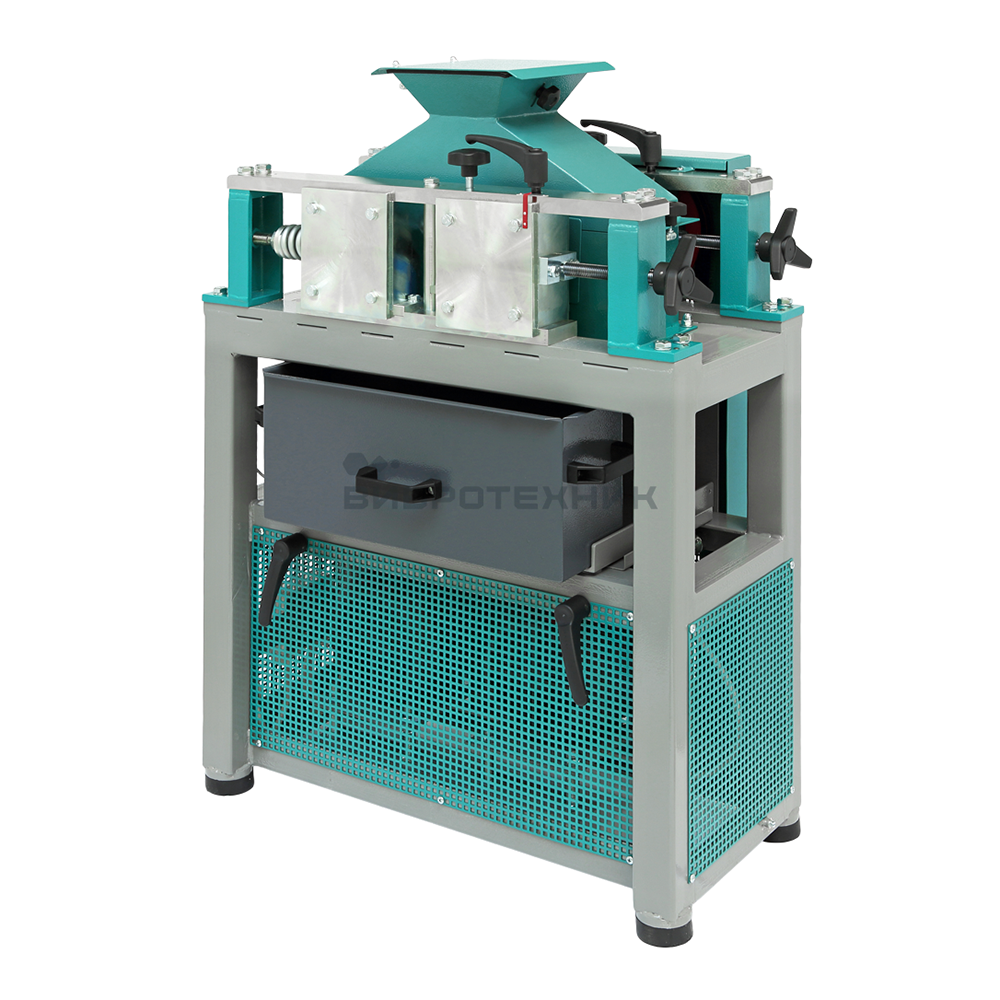

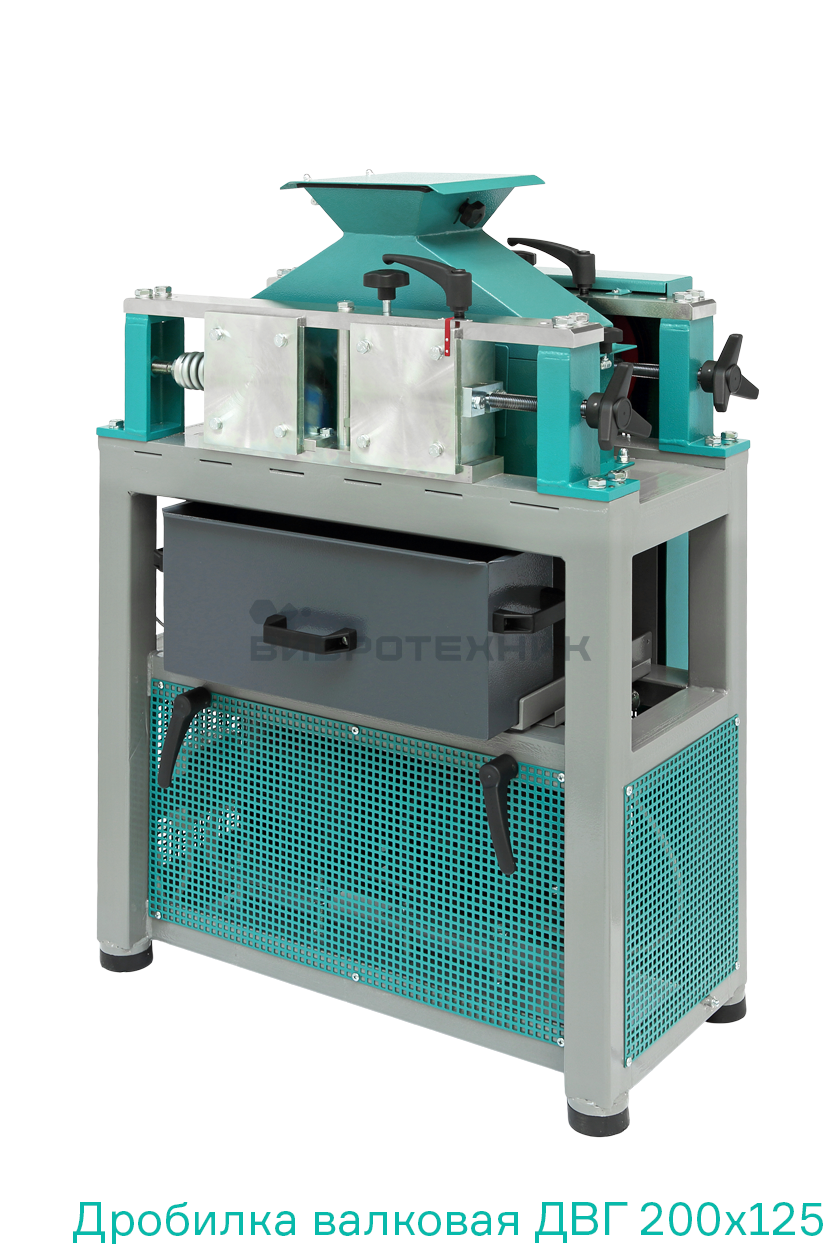

Дробилка валковая ДВГ 200х125

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Напряжение, В	380
  Мощность, Вт	1100
  Диапазон скорости вращения	650, 670
  Объем	10/ 6,6
  Средний размер частиц продукта дробления при минимальном зазоре между валками, мм	0.3
  Размер частиц продукта дробления при минимальном зазоре между валками, мм	90%<0.5
  Крупность исходного материала, мм, не более	25
  Твердость исходного материала, не более	7 ед. по Моосу
  Производительность, кг/ ч	25-300
  Диапазон регулировки зазора между валками, мм	0-12
  Материал валков	инструментальная сталь; ХВГ, 65Г
  Твердость валков, HRc	53-60
  Модель пульта управления	МПУ3-05

• Описание

  Принцип действия валковой дробилки основан на истирании — одновременной деформации сжатия и сдвига материала между вращающимися навстречу друг другу валками. Крупность продукта дробления определяется зазором между валками, усилием поджатия пружин и физическими свойствами материала.

  В состав дробилки лабораторной входят загрузочный бункер, рама, валки, регулировочный механизм, блок пружин, приемная емкость и электродвигатели. На раме закреплены корпуса валков. Один из валков установлен через блок пружин, а второй — через регулировочный механизм. Крутящий момент от электродвигателей передается на валки через ременные передачи с различным передаточным числом.

  Принцип работы. Материал подается в воронку загрузочного бункера, откуда поступает на вращающиеся навстречу друг другу валки. Между валками частица получает однократное «точечное» воздействие и проходит в зону разгрузки. При попадании между валками недробимого тела оно отжимает валок на пружинах и проходит в приемную емкость, чем предотвращается поломка дробилки.

  Варианты исполнения. Дополнительная комплектация питателями вибрационными ПГ 1 или ПГ 2. Возможна дополнительная комплектация шибером для подключения к блоку пылеулавливания БПУ или комплектация зонтом с БПУ. ДВГ с двигателями во взрывозащищенном исполнении.

• Документы

  • Скачать руководство по эксплуатации
  • Скачать описание товара
  • Открыть прайс

• Видео

• Применение

  Отрасли применения.

  • Горнодобывающая
  • Металлургическая
  • Строительная
  • Химическая

  Примеры применения. Гранит, мрамор, диатомит, гранодиорит, известняк, окись алюминия, флюс, стекло, ПВХ, сахар.

• Особенности

  Эффективность дробления. Эффективный захват частиц материала за счет различной частоты вращения валков.

  Фторопластовые накладки. Боковые стенки камеры дробления защищены фторопластовыми накладками.

  Удобство обслуживания. Загрузочный бункер крепится откидными болтами. Приемная емкость фиксируется эксцентриковыми прижимами.

  Равномерный зазор. Регулировочный механизм позволяет выставить необходимую величину зазора между валками и обеспечить его равномерность.

  Безопасность эксплуатации. Концевой микровыключатель исключает запуск без загрузочного бункера. Все вращающиеся детали и узлы закрыты кожухами.

  Комплектация питателем. Дополнительная комплектация питателями вибрационными ПГ 1 или ПГ 2 обеспечивает точную регулировку и увеличение производительности до 20%, снижение износа рабочих органов, снижение уровня пыления и разгрузку оператора.

  Комплектация пультом управления. Пульт управления предназначен для запуска и остановки оборудования и обеспечивает:

  • автоматическое отключение питания при превышении максимального значения тока или коротком замыкании;
  • защиту оператора от поражения током;
  • защиту электродвигателя от перегрузки.

  Пружинный блок. Блок пружин предохраняет дробилку от поломок при попадании недробимого тела, а регулировка усилия поджатия снижает степень пере- или недоизмельчения дробимого материала.

  Качественные запчасти. Валки изготовлены из закаленной инструментальной стали 65Г. Комплектация специальным ключом для замены валков.

• Комплектация

  Базовый комплект поставки:

  • Дробилка в сборе;
  • Пульт управления МПУ3-05 (допускается приобретение оборудования без пульта управления);
  • Ключ специальный.

  Рекомендуемый комплект поставки с питателем ПГ 1:

  • Базовый комплект;
  • Валок ДВГ (2 шт.);
  • Дополнительный бак приемный;
  • Опора питателя ПГ 1 с кронштейном для пульта управления;
  • Питатель вибрационный ПГ 1;
  • Совок большой (1,0 л);
  • Тара и упаковка.
