Импульсный рентгеновский аппарат Триада-300

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Амплитуда напряжения на рентгеновской трубке, кВ	300
  Экспозиционная доза рентгеновского излучения, мР, не менее	1500; величина дозы указана на расстоянии (500 ± 15) мм от торца рентгеновского излучателя, в прямом пучке за 1,5 мин при напряжении питания аппарата (230 ± 2) В
  Максимальная толщина просвечивания (D7 + Pb), мм	30
  Максимальная толщина просвечивания (F8 + RCF), мм	40
  Диаметр фокусного пятна, мм	2.5
  Метод просвечивания	направленный, «псевдо» панорамный
  Выход излучения, град.	180
  Потребляемая мощность, Вт, не более	300
  Максимальное время работы аппарата, мин./ч, не более	30
  Чувствительность радиографического контроля по ГОСТ 7512–82	2
  Напряжение питания аппарата	однофазная сеть переменного тока (напряжением 220В±10% и частотой 50 Гц) или аккумуляторная батарея напряжением (24±3)В
  Степень защиты	IP 20
  Диапазон рабочих температур	от −40 до +50 °C
  Относительная влажность воздуха при эксплуатации	до 98% при температуре +25 °C и при более низких температурах без конденсации влаги
  Полный средний срок службы аппарата, лет, не менее	3

• Описание

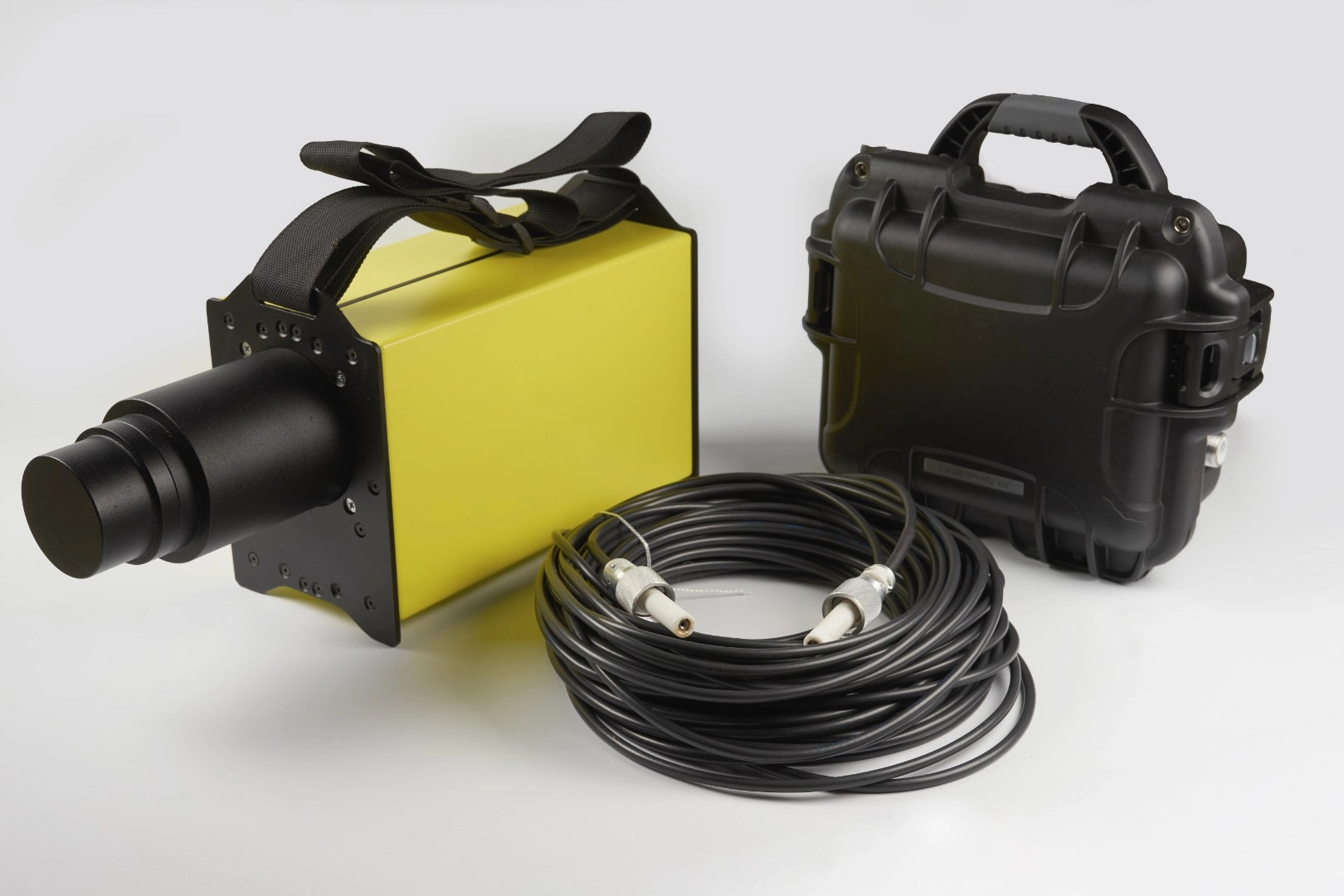

  Портативный импульсный рентгеновский аппарат Триада-300 предназначен для использования в качестве источника ионизирующего излучения при проведении радиографического контроля сварных швов и основного металла.

  Аппарат может применяться как направленный источник излучения или для контроля «псевдо» панорамным способом, так как угол выхода рентгеновского излучения составляет около 180 градусов. Эта особенность позволяет использовать его для различных задач радиографического контроля.

  Аппарат можно применять для панорамного контроля сварных швов магистральных трубопроводов относительно больших диаметров с использованием рулонной рентгеновской пленки типа AGFA D7 с усиливающими экранами. Время просвечивания трубы диаметром 1220 мм составляет около 7 минут, а трубы диаметром 1440 мм — около 18 минут, в зависимости от толщины стенки. Для труб меньшего диаметра и с меньшей толщиной стенки время просвечивания также будет меньше.

  Предприятие-изготовитель гарантирует соответствие поставляемых изделий заявленным техническим характеристикам и требованиям технических условий в течение гарантийного срока эксплуатации при соблюдении правил и условий транспортирования, хранения и эксплуатации.

• Особенности

  • Время непрерывной работы составляет до 30 минут в час и зависит от ряда условий, в том числе от температуры окружающей среды.
  • Проникающая способность — до 40 мм по стали.

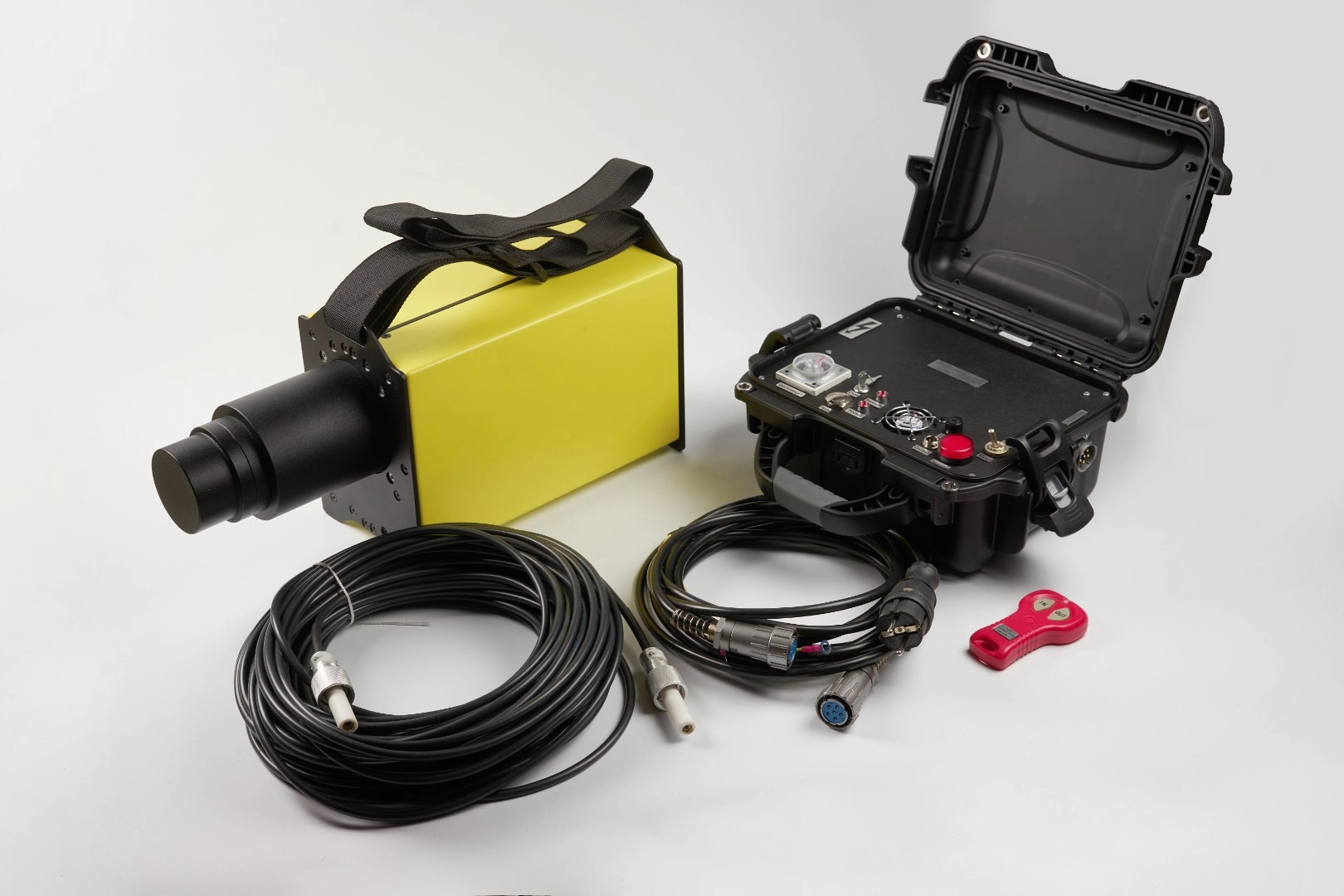

  • Пульт дистанционного управления входит в базовую комплектацию.
  • Возможна работа от мобильного источника питания 24 V.
  • Простота эксплуатации и обслуживания.
  • Возможна работа со щелевыми коллиматорами.
  • Малые вес и габариты позволяют использовать аппарат в полевых условиях.
