Искор-377КАТ — корреляционный течеискатель

В наличии

Описание
Производитель: Россия

Корреляционный течеискатель Искор-377КАТ – портативный комплект, предназначенный для точного и быстрого обнаружения мест утечек жидкости из скрытых коммуникаций и несанкционированных врезок в трубопроводах хозяйственно-питьевого водоснабжения, горячего водоснабжения, отопления и других систем трубопроводов за счет комплексного обследования трубопроводной коммуникации с измерением точного расстояния между акустическими датчиками течеискателя, измерением температуры, расхода и давления энергоносителя в трубопроводе.

Применение корреляционного течеискателя Искор-377КАТ
- Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
- Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.
- Для контроля избыточного давления при опрессовке трубопроводов перед вводом их в эксплуатацию, а также во время плановых проверок исправности системы.
- Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.
Основные преимущества корреляционного течеискателя Искор-377КАТ
- Возможность проведения комплексного обследования трубопроводов.
- Высокая точность определения мест разгерметизации.
- Отсутствие влияния на работу индустриальных помех: железнодорожные пути, линии электропередач.
- Простота работы с приборами не требует высокой квалификации оператора.
- Удобство в эксплуатации.
- Возможность определения герметичности трубопровода по падению давления.
- Мгновенное определение значение расхода, а также регистрация температуры теплоносителя с последующим интегрированием.
- Инструментальный замер объема утечек.
- Возможность контроля толщины стенки трубопровода.
- Инструментальный замер расстояния между акустическими датчиками течеискателя.
- Визуальная индикация утечки по графику корреляционной функции.
- Оперативность и скорость расчетов.
- Ударозащищенные водонепроницаемые датчики.
- Малые габариты и вес.

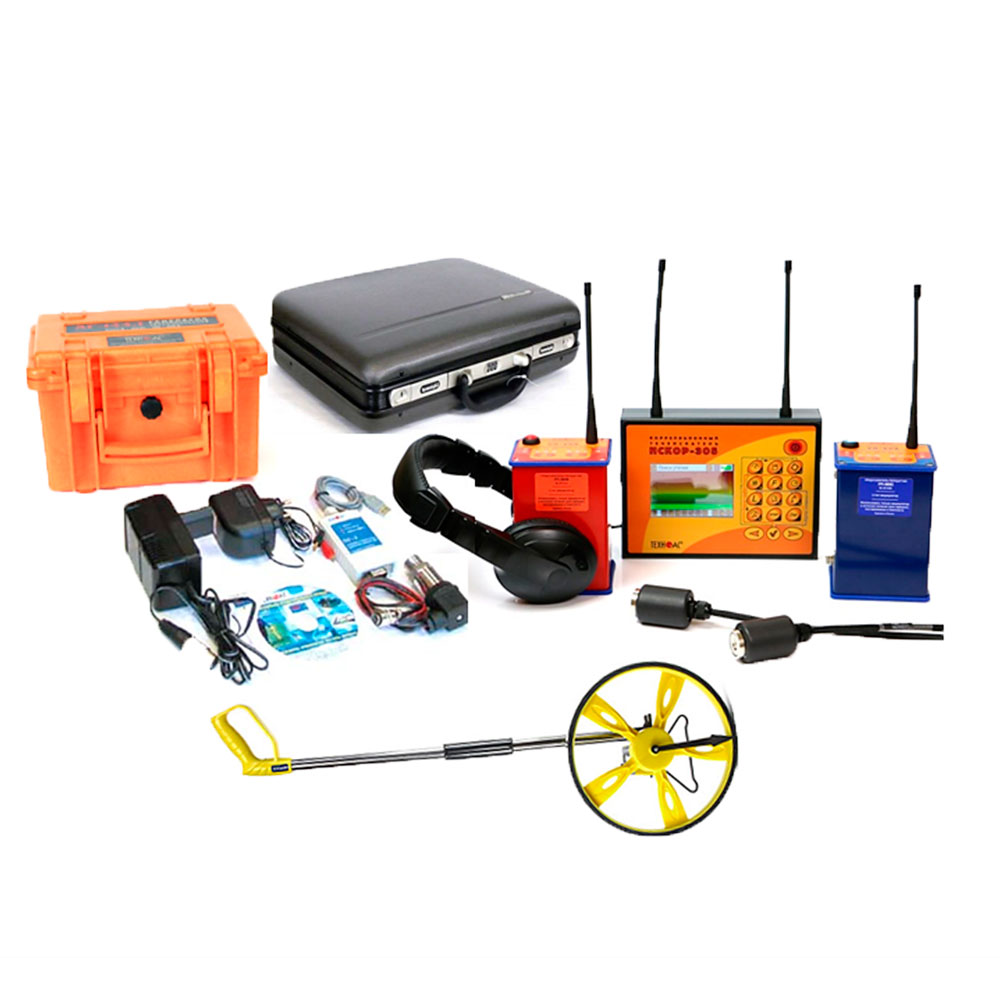

Комплектация

№	Наименование	Количество
1	Приемник корреляционный	1 шт.
2	Предусилитель-передатчик	2 шт.
3	Антенна	4 шт.
4	Датчик акустический	2 шт.
5	Наушники	1 шт.
6	Электронный блок расходомера портативный	1 шт.
7	Ультразвуковые датчики для измерения расхода	2 шт.
8	Датчик толщиномера	1 шт.
9	Измеритель-регистратор давления и температуры	1 шт.
10	Датчик избыточного давления	2 шт.
11	Накладной датчик температуры	2 шт.
12	Преобразователь сигнала ПС-2 USB/RS-485	1 шт.
13	Курвиметр	1 шт.
14	Диск с программным обеспечением	1 шт.
15	Комплект зарядных устройств	1 шт.
16	Руководство по эксплуатации	1 шт.

Технические характеристики

Параметр	Значение
Длина диагностируемого участка трубопровода	до 1000 м
Диаметр трубопровода	до 800 мм
Точность определения утечки (максимума корреляционной функции), см	от 10 до 250 м: не более ±5; от 250 до 500 м: не более ±10; от 500 до 1000 м: не более ±15
Частота фильтрации сигнала утечки: цифровой фильтр	от 65 до 4500 Гц
Графический TFT- дисплей	320х480 точек
Диаметр условного прохода трубопровода расходомера	40...2000 мм
Верхние пределы диапазонов измеряемого расхода	8...40000 м3/ч
Диапазон измерения и регистрации температуры	-50…+180°С
Диапазон измерения и регистрации давления	0…1,6 МПа
Разрешающая способность при измерении температуры	±0,1°С
Точность инструментального измерения расстояния	±2%
