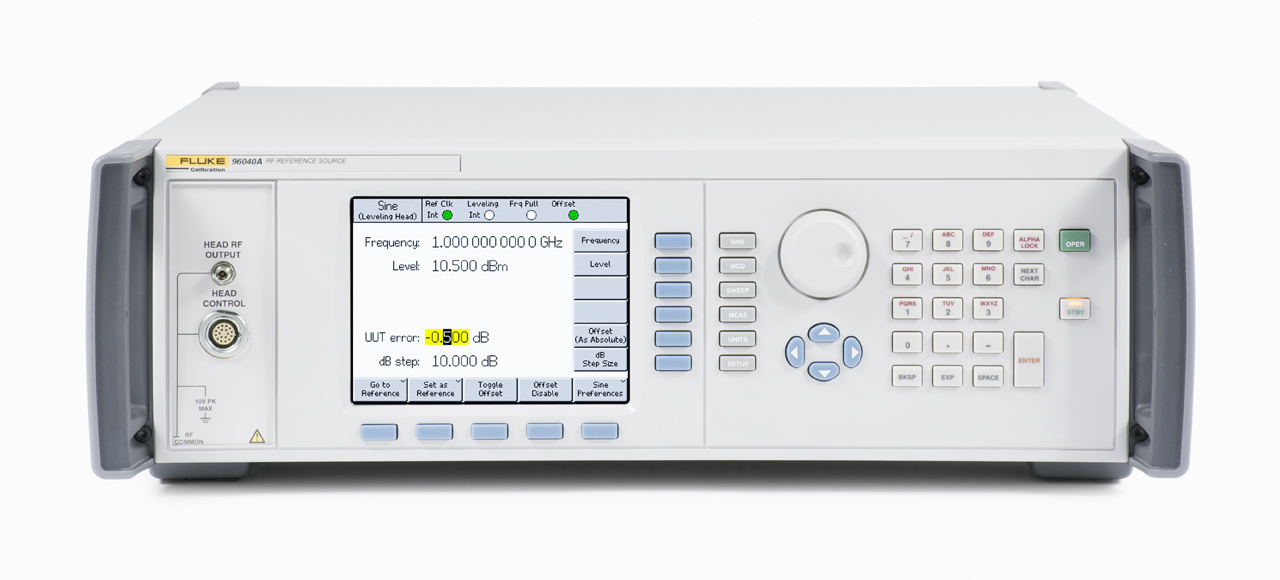

Источник опорного РЧ сигнала Fluke 96040A

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Точность	±(5*10-8 f + 5*10-6)
  Диапазон частот	от 1 мГц до 4 ГГц
  Разрешение частоты	10 мкГц
  Диапазон уровня выходного сигнала	от −130 до +24 дБм (50 Ом) до 125 МГц; от −130 до +14 дБм (50 Ом) до 4 ГГц (с выравниванием); от −130 до +14 дБм (50 Ом) свыше 1,4 ГГц
  Разрешение уровня выходного сигнала	0,001 дБм
  КСВН до 100 МГц	≤ 1,05
  КСВН до 2 ГГц	≤ 1,1
  КСВН от 2 ГГц до 4 ГГц	≤ 1,0 + 0,05 xf (ГГц)
  Спектральная чистота гармоник	−60 дБн
  Спектральная чистота паразитных частот	−78 дБн до 1 ГГц
  Фазовый шум	−144 дБн/Гц, типовой, при смещении от 10 кГц до 100 кГц
  Модуляция	амплитудная, частотная, фазовая, внутренняя и внешняя
  Качание частоты	1 мГц–4 ГГц, линейное или логарифмическое, начало–конец или центр–размах
  Частотомер	50 МГц
  Интерфейс	IEEE-488.2 (GPIB)

• Описание

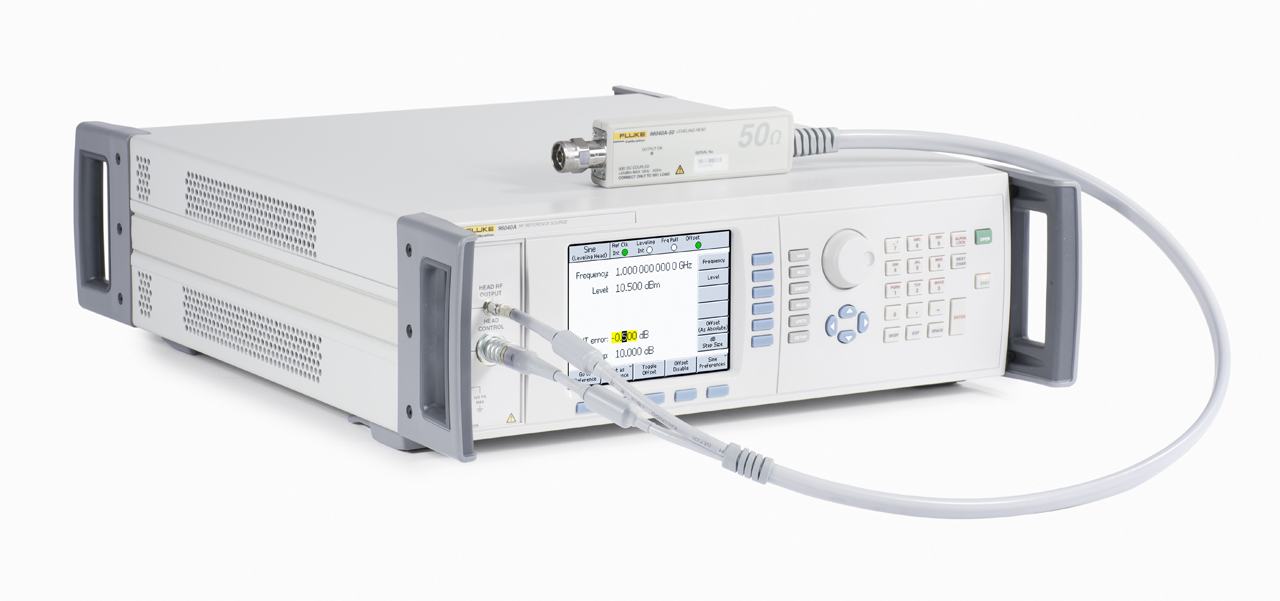

  Опорный источник ВЧ 4 ГГц Fluke 96040A в комплекте с регулировочной головкой 50 Ом.

  Источник предназначен для калибровки анализаторов спектра, датчиков мощности ВЧ, аттенюаторов и аналогичных приборов. Он обеспечивает точность уровня сигнала и затухания, высокую чистоту сигнала, точную модуляцию с низким уровнем искажений и низкий уровень фазового шума.

  Основные преимущества.

  • Охватывает широкий диапазон нагрузки калибровки ВЧ.
  • Уменьшает количество приборов и взаимосвязей, необходимых для системы калибровки ВЧ.
  • Обеспечивает доставку сигнала непосредственно на вход тестируемого устройства.
  • Встроенный частотомер 50 МГц исключает необходимость в дополнительных приборах.
  • Специальный интерфейс для каждой калибровки упрощает выполнение технических задач.
  • Автоматизация снижает время калибровки анализатора спектра на целых 50 % по сравнению с ручными методами.

  Диапазон частот. Выход регулировочной головки 50 Ом: от 1 мГц до 4 ГГц.

  Разрешение частоты: 10 мкГц.

  Погрешность установки частоты: ±(5*10-8 f + 5*10-6).

  Диапазон уровня выходного сигнала относительно 1 мВт (1 дБм).

  • От −130 до +24 дБм (50 Ом) до 125 МГц.
  • От −130 до +14 дБм (50 Ом) до 4 ГГц (с выравниванием).
  • От −130 до +14 дБм (50 Ом) свыше 1,4 ГГц.

  Разрешение уровня выходного сигнала: 0,001 дБм.

  КСВН: ≤ 1,05 до 100 МГц; ≤ 1,1 до 2 ГГц; от 2 ГГц до 4 ГГц: ≤ 1,0 + 0,05 xf (ГГц).

  Спектральная чистота: гармоники — −60 дБн, паразитные частоты — −78 дБн до 1 ГГц.

  Фазовый шум на 1 ГГц: −144 дБн/Гц, типовой, при смещении от 10 кГц до 100 кГц.

  Модуляция: амплитудная, частотная, фазовая, внутренняя и внешняя. Предусмотрены затягивание частоты и внешняя установка уровня.

  Качание частоты: 1 мГц–4 ГГц, линейное или логарифмическое, начало–конец или центр–размах.

  Частотомер: 50 МГц.

  Стандартный интерфейс: IEEE-488.2 (GPIB).

  Габариты (В × Ш × Г): 146 × 442 × 551 мм с ручками. Устанавливается в стандартную стойку 19 дюймов (483 мм) при комплектовании модулем для монтирования в стойку Y9600.

  Масса: 18 кг.
