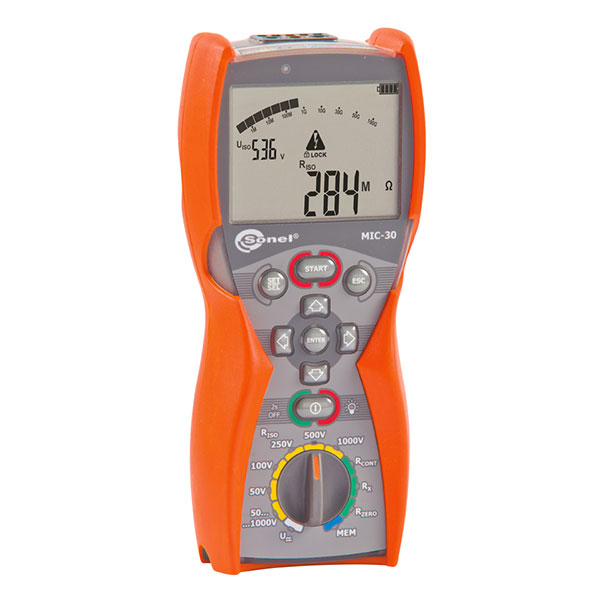

Измеритель параметров электроизоляции Sonel MIC-30

В наличии

Описание
Производитель: Sonel, Польша

Гарантия 3 год

Номер в реестре СИ 49421-12

MIC-30 - цифровой мегомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 1000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 100 ГОм. Установка трех интервалов времени позволяет автоматически рассчитывать коэффициент абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки, а также измеряет емкость кабеля. MIC-30 позволяет проводить измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
- измерительное напряжение до 1000 В: стандартные величины 50В, 100В, 250В, 500В, 1000В или установка произвольной величины 50...1000В с шагом 10В;
- измерение сопротивления изоляции до 100 ГОм;
- установка трех интервалов времени T1, T2 и T3 в диапазоне 1...600 с для вычисления коэффициента абсорбции (увлажнённости изоляции) и коэффициента поляризации (степени старения изоляции);
- звуковая индикация пятисекундных интервалов - упрощает решение задачи по построению временной зависимости;
- постоянная индикация измеряемого сопротивления или тока утечки;
- измерение с использованием адаптера UNI-Schuko;
- автоматическая разрядка емкости кабеля после окончания измерения изоляции;
- измерение емкости кабеля (в процессе измерения сопротивления изоляции);
- измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом;
- низковольтное измерение активного сопротивления;
- контроль целостности электрических цепей;
- измерение напряжения переменного и постоянного тока;
- сохранение результатов измерений в память (990 ячеек);
- передача данных на ПК с использованием радиоканала.

Комплектация

№	Наименование	Количество
1	Зажим «Крокодил» изолированный голубой K02	1 шт.
2	Зонд острый с разъёмом «банан» красный	1 шт.
3	Зонд острый с разъемом «банан» черный	1 шт.
4	Крепеж «Свободные руки»	1 шт.
5	Провод измерительный 1,2 м с разъемами «банан» голубой	1 шт.
6	Провод измерительный 1,2 м с разъемами «банан» красный	1 шт.
7	Провод измерительный 1,2 м экранированный чёрный	1 шт.
8	Ремень для переноски прибора M1	1 шт.
9	Футляр М6	1 шт.
10	Элемент питания алкалиновый 1,5V AA LR6	4 шт.

Дополнительная комплектация

№	Наименование	Количество
1	Адаптер AGT-16C	1 шт.
2	Адаптер AGT-16T	1 шт.
3	Адаптер AGT-32P	1 шт.
4	Адаптер AGT-32T	1 шт.
5	Адаптер AGT-63P	1 шт.
6	Адаптер AGT-16P	1 шт.
7	Адаптер AGT-32C	1 шт.
8	Адаптер WS-04 с сетевой вилкой UNI-SCHUKO	1 шт.
9	Зажим «Крокодил» изолированный красный K02	1 шт.
10	Зажим «Крокодил» изолированный черный K01	1 шт.
11	Зонд острый с разъёмом «банан» голубой	1 шт.
12	Провод измерительный 5 м с разъемами «банан» красный	1 шт.
13	Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0»	1 шт.

Технические характеристики

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина».

Измерение напряжения переменного и постоянного тока (True RMS)

Диапазон	Разрешение	Основная погрешность
0,0...299,9 В	0,1 В	±(2% и. в. + 6 е. м. р.)
300...600 В	1 В	±(2% и. в. + 2 е. м. р.)

Диапазон частоты: 45...65 Гц

Измерение сопротивления изоляции

Диапазон измерения согласно IEC 61557-2: для U_N = 50 В: 50 кОм…250,0 МОм

Диапазон для U_N = 50 В	Разрешение	Основная погрешность
0,0 ... 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.) ±(5% и. в. + 8 е. м. р.)*
1,000...9,999 МОм	0,001 МОм
10,00...99,99 МОм	0,01 МОм
100,0...250,0 МОм	0,1 МОм

* - для адаптера WS-04

Диапазон измерения согласно IEC 61557-2: для U_N = 100 В: 100 кОм…500,0 МОм

Диапазон для U_N = 100 В	Разрешение	Основная погрешность
0,0 ... 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.) ±(5% и. в. + 8 е. м. р.)*
1,000...9,999 МОм	0,001 МОм
10,00...99,99 МОм	0,01 МОм
100,0...500,0 МОм	0,1 МОм

* - для адаптера WS-04

Диапазон измерения согласно IEC 61557-2: для U_N = 250 В: 250 кОм…2,000 ГОм

Диапазон для U_N = 250 В	Разрешение	Основная погрешность
0,0 ... 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.) ±(5% и. в. + 8 е. м. р.)*
1,000...9,999 МОм	0,001 МОм
10,00...99,99 МОм	0,01 МОм
100,0...999,9 МОм	0,1 МОм
1,000...2,000 ГОм	0,001 ГОм

* - для адаптера WS-04

Диапазон измерения согласно IEC 61557-2: для U_N = 500 В: 500 кОм…20,00 ГОм

Диапазон для U_N = 500 В	Разрешение	Основная погрешность
0,0 ... 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.) ±(5% и. в. + 8 е. м. р.)*
1,000...9,999 МОм	0,001 МОм
10,00...99,99 МОм	0,01 МОм
100,0...999,9 МОм	0,1 МОм
1,000...9,999 ГОм	0,001 ГОм	±(4% и. в. + 6 е. м. р.) ±(6% и. в. + 6 е. м. р.)*
10,00...20,00 ГОм	0,01 ГОм	±(4% и. в. + 6 е. м. р.) ±(6% и. в. + 6 е. м. р.)*

* - для адаптера WS-04

Диапазон измерения согласно IEC 61557-2: для U_N = 1000 В: 1000 кОм…100,00 ГОм

Диапазон для U_N = 1000 В	Разрешение	Основная погрешность
0,0 ... 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.)
1,000...9,999 МОм	0,001 МОм
10,00...99,99 МОм	0,01 МОм
100,0...999,9 МОм	0,1 МОм
1,000...9,999 ГОм	0,001 ГОм	±(4% и. в. + 6 е. м. р.)
10,00...20,00 ГОм	0,01 ГОм
100,0 ГОм	0,1 ГОм

Внимание: Для значения сопротивления изоляции ниже R_ISOmin - не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой:

Минимальное активное сопротивление электроизоляции

где:
R_ISOmin - минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя;
U_ISOnom - номинальное напряжение измерения;
I_ISOmax - максимальный ток преобразователя (1 мА).

Измерение емкости

Диапазон	Разрешение	Основная погрешность
1...999 нФ	1 нФ	±(5% и. в. + 5 е. м. р.)
1,00...9,99 мкФ	0,01 мкФ	±(5% и. в. + 5 е. м. р.)

Измерение только в процессе измерения R_ISO

Низковольтное измерение сопротивления

Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА

Диапазон измерения согласно IEC 61557-4: 0,10...999 Ом

Диапазон	Разрешение	Основная погрешность
0...19,99 Ом	0,01 Ом	±(2% и.в. + 3 е.м.р.)
20,0...199,9 Ом	0,1 Ом	±(2% и.в. + 3 е.м.р.)
200...999 Ом	1 Ом	±(4% и.в. + 3 е.м.р.)

Напряжение на разомкнутых измерительных проводниках: 8 В
Выходной ток при R<2 Ом: мин. 200 мA
Компенсация сопротивления измерительных проводников
Измерение двунаправленным током

Измерение активного сопротивления малым током

Диапазон	Разрешение	Основная погрешность
0,0...199,9 Ом	0,1 Ом	±(3% и. в. + 3 е. м. р.)
200...1999 Ом	1 Ом	±(3% и. в. + 3 е. м. р.)

Напряжение на разомкнутых измерительных проводниках: 8…16 В
Выходной ток > 10 мA
Звуковая индикация при сопротивлении < 30 Ом ±10%
Компенсация сопротивления измерительных проводников

Дополнительные технические характеристики

Параметр	Значение
Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности	IV 600 В (III 1000 В) согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529	IP67
Питание измерителя	4 элемента питания LR6 (АА) алкалиновые, аккумуляторные батареи NiMH HR6 (AA)
Габаритные размеры	220×100×60 мм
Масса измерителя	около 0,6 кг
Температура хранения	-20...+70° C
Рабочая температура	-10...+50° C
Память результатов измерений	990 ячеек
Интерфейс	радиоканал OR-1
