Описание
Производитель: | Proceq, Швейцария |
Гарантия: | 2 года |

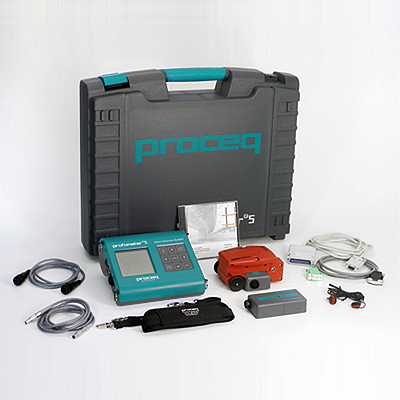

Прибор PROFOMETER 5+ позволяет построить арматурную сетку, определить диаметр арматуры и глубину ее залегания в железобетонных конструкциях.
Компактный и легкий прибор для обнаружения арматурных стержней Profometer 5+, принцип действия которого основан на технологии неразрушающей импульсной индукции, используется для выявления и анализа забетонированной арматуры.
Устройство Profometer 5+ является наилучшим из всех существующих решений за счет таких свойств, как удобство в использовании, компактность и точность при обнаружении стержней арматуры или арматурной сетки в железобетоне, при измерении толщины защитного слоя бетона и при определении диаметра стержней.
Области применения детектора стержней арматуры PROFOMETER 5+
- Приемо-сдаточная проверка защитного слоя после разборки формы
- Обнаружение стержней арматуры для того, чтобы избежать их при сверлении отверстий
- Получение основных данных (местоположение, толщина защитного слоя, диаметр стержней арматуры), необходимых для расчета прочности железобетонных конструкций
- Измерение толщины защитного слоя бетона
- Обеспечение качества в серийном производстве сборных бетонных элементов
- Модель SCANLOG рекомендуется использовать для измерения больших площадей и в тех случаях, когда необходимо получение комплексных отчетов
Отличительные особенности прибора для измерения толщины защитного слоя бетона и определения диаметра стержня арматуры PROFOMETER 5+
- Обнаружение строительных конструкций из арматуры и иных металлических конструкций, а также определение их расположения;
- Измерение толщины защитного слоя бетона и диаметра стержней арматуры;
- Корректировка данных с учетом поправки на влияние соседних стержней арматуры;
- Компактный, удобный в использовании электронный блок с подсветкой экрана;
- Возможность настройки измерения в метрических или британских единицах;
- Возможность хранения 40 000 результатов измерения защитного слоя и статистического анализа;
- Функция передачи данных на ПК и оценка с использованием анализирующего программного обеспечения ProVista, поставляемого вместе с прибором.
Принцип действия локатора арматуры PROFOMETER 5+:
Работа легкого компактного прибора PROFOMETER 5+ основана на принципе неразрушающей импульсной индукции. Используемая в нем технология повышает точность, так как прибор практически нечувствителен к внешним помехам.
Кроме того, при определении диаметра стержней и измерениях защитного слоя может вводиться поправка на влияние соседних параллельных стержней. Для измерений защитного слоя при минимальном шаге заложения арматурных стержней предназначена вторая поправка.
Оснащенный универсальным датчиком прибор PROFOMETER 5+ можно применять не только для измерений на двух участках защитного слоя бетона одним нажатием кнопки, но и для определения диаметра без смены датчиков.
В детектор арматуры PROFOMETER 5+ встроены оптические и акустические устройства определения положения арматуры. Одно из них генерирует сигнал переменного тона, который подается на внутренний динамик или на наушники.
Модификации PROFOMETER 5+:
- Прибор для измерения толщины защитного слоя бетона PROFOMETER 5+ S
- Прибор для измерения толщины защитного слоя бетона PROFOMETER 5+ SCANLOG
Локатор арматуры PROFOMETER 5+модель S (базовое устройство)
Доступны различные устройства обнаружения:
- Текущее значение: Расстояние от поверхности арматуры
- Потоковый стержень: Движение потокового стержня свидетельствует о близости металлического объекта
- Звуковой сигнал: Звучит немедленно после пересечения с осью стержня. Настройка на две частоты.
- Variotone («вариотон»): Чем ближе к стержню находится датчик, тем выше тон.
- Значение сигнала: Величина расстояния от датчика до металлического объекта.
Функция «Измерения со статистикой»
Статистическая оценка, передача данных на ПК и оценка значений в сохраненных посредством ПО ProVista записях появляется при нажатии кнопки END.
Определение диаметра близко расположенных параллельных стержней
Прибор PROFOMETER 5+учитывает влияние соседних стержней арматуры.
Измерьте толщину защитного слоя при минимальном шаге заложения арматурных стержней
Измерьте шаг арматурных стержней и выберите режим измерений. Инструмент PROFOMETER 5+ учитывает влияние соседних стержней арматуры. Выявите стержни с недостаточной толщиной защитного слоя.
Предлагаемые сферы применения детектора арматурных стержнейPROFOMETER 5+:
- Проверка после разборки формы
- Обеспечение качества
- Основание оценки на предмет ремонта
Универсальный датчик можно быстро перемещать с заданным предельным значением. Дается звуковой предупреждающий сигнал, если защитный слой оказывается слишком тонким.
Прибор для поиска арматуры и измерения защитного слоя бетона PROFOMETER 5+ модель SCANLOG
Модификация PROFOMETER 5+SCANLOG (высокопробный инструмент) обладает всеми функциями модели PROFOMETER 5+S. В дополнение к тележке ScanCar для датчика, она также оснащена двумя дополнительными функциями для более тщательной оценки места эксплуатации:
— функцией «CyberScan» для двухмерной передачи изображения или расположения стержней арматуры
— функцией «измерения по сетке» для двухмерной передачи изображения в серой шкале и отображения толщины защитного слоя бетона
Функция |
Модель Profometer 5+ |
|
S |
SCANLOG |
|
Точное определение положения и направления стержней арматуры |
+ |
+ |
Быстрое измерение толщины защитного слоя над арматурой |
+ |
+ |
Определение диаметра стержня арматуры |
+ |
+ |
Наличие встроенной памяти для хранения результатов измерений защитного слоя и статистического анализа |
+ |
+ |
Точное определение диаметра близко расположенных параллельных стержней |
+ |
+ |
Быстрое выявление недостаточной толщины защитного слоя |
+ |
+ |
Тележка ScanCar для датчика со встроенным прибором измерения траектории движения при сканировании стержней арматуры |
— |
+ |
Наличие функции Cyberscan для отображения стержней в бетоне |
— |
+ |
Отображение шкалой серого цвета защитного слоя над стержнем с помощью данных функции «Измерение по сетке» |
— |
+ |
Технические характеристики
Параметр |
Значение |
|
Память |
энергонезависимая память на 40 000 измерений (для модели SCANLOG — на 160 000) и 60 объектов соответственно |
|
Экран |
графический ЖК-экран с подсветкой, с разрешающей способностью 128 x 128 пикселей |
|
Интерфейс |
RS 232 или с переходником для USB порта ПК |
|
Программное обеспечение: |
ПО ProVista для загрузки и оценки данных на ПК |
|
Аккумулятор |
6 элементов 1,5 В для работы в течение 45 часов; 30 часов с включенной подсветкой |
|
Рабочая температура |
от 0 °C до +60 °C |
|
Температура хранения |
от -10 °C до +60 °C |
|
Измерение толщины защитного слоя |
узкий диапазон до 100 мм (3,94 дюйма), широкий диапазон до 185 мм (7,28 дюйма) |
|
Измерение диаметра |
при толщине до 70 мм (2,76 дюйма) |
