Описание
| Производитель: | Россия |
| Номер в реестре СИ: | 63221-16 |
Одним из наиболее важных параметров, определяющих комфорт современного человека – это наличие комфортного освещения. Требования к уровню естественного и искусственного освещения устанавливаются законодательством РФ для всех типов помещений, объектов и других мест пребывания человека. В Таблице 1 приведена лишь небольшая их часть, более подробно с нормативными документами по освещению можно ознакомиться в конце этой статьи.
Таблица 1. Нормативы освещенности в некоторых типах помещений и объектов.
| Объект | Коэффициент естественной освещенности, % |
Искусственная освещенность, лк |
Коэффициент пульсации, % |
| Жилые комнаты, гостиные, спальни |
2,0 | 150 | — |
| Детские комнаты | 4,0 | 400 | 10 |
| Рабочие комнаты, кабинеты, офисы |
3,0 | 400 | 15 |
| Рабочее место оператора ПК |
— | 300 | 5 |
| Классные комнаты, аудитории |
4,0 | 500 | 10 |
| Торговые залы | 4,0 | 500 | 10 |
| Дороги | — | 2…30 | — |
| Окна жилых зданий | — | <7…20 | — |
| Пешеходные пространства |
— | 1…20 | — |
| Эвакуационное и аварийное освещение |
— | 0,1…15 | — |
Прибор люксметр – это все, что нужно иметь для контроля параметров света?
Для измерения освещенности используют специальный прибор – люксметр. На рынке широко представлены различные цифровые люксметры (аналоговые приборы сегодня уже безнадежно устарели). Кроме того, многие современные смартфоны, планшеты, ноутбуки и даже телевизоры активно оснащаются датчиками освещенности.
А с помощью соответствующих приложений их можно легко превратить в цифровые люксметры.
Но у грамотного пользователя сразу возникают вопросы:
- Можно ли доверять показаниям таких доступных «подручных» приборов?
- Как измерить опасные пульсации современных источников света, экранов телевизоров, компютеров и прочих гаджетов?
- Чем измерить яркость источников света?
- Чем, в конце концов, от «простого и доступного» прибора отличается «дорогой» профессиональный люксметр-яркомер-пульсметр?

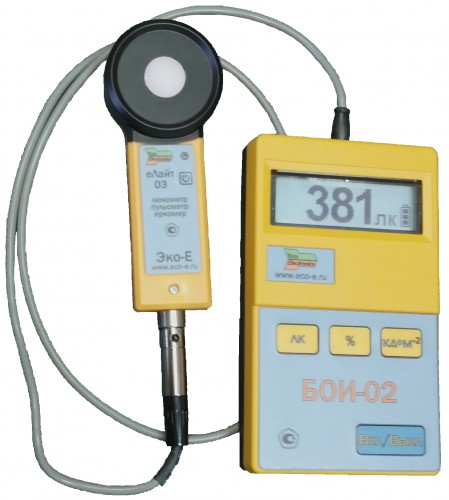

Рассмотрим в качестве такого профессионального прибора люксметр-яркомер-пульсметр «еЛайт-02». Он внесен в Государственный реестр средств измерений РФ под №63221-16, имеет уникальный срок поверки — 2 года и соответствует всем требованиям законодательства РФ в области контроля световой среды и источников света. Он может проходить поверку в Центрах Стандартизации и Метрологии (ЦСМ) и результаты измерений, полученные при помощи поверенного люксметра-яркомера-пульсметра еЛайт02, могут использоваться для составления официальных заключений о соблюдении санитарных нормативов в области контроля естественного и искусственного освещения и качества источников света и средств отображения информации (экраны телевизоров, компьютеров, смартфонов).
Итак….
Профессиональный люксметр-яркомер-пульсметр «еЛайт-02» «против» бытового цифрового люксметра и смартфона.
Качественный люксметр должен удовлетворять требованиям, которые сформулированы в ГОСТ Р 8.850-2013 «Государственная система обеспечения единства измерений. Характеристики люксметров и яркомеров».
В частности, он требует, чтобы любой прибор люксметр по своей спектральной чувствительности соответствовал глазу человека.
Сейчас во всех приборах – будь то люксметры цифровые профессионального или бытового уровня, смартфоны, планшеты, ноутбуки и прочие гаджеты, используются десятки и сотни моделей фотодатчиков. Но чувствительным элементом абсолютного большинства из них является полупроводниковый фотодиод.
Однако, обычный фотодиод имеет спектральную чувствительность сильно отличающуюся от человеческого глаза. Это приводит к значительному искажению результатов измерений. В Tаблице 2 в качестве образцового прибора мы взяли поверенный профессиональный люксметр-яркомер-пульсметр «еЛайт02» и сравнили его показания с показаниями дешевого бытового измерителя освещенности LX1010B и смартфона Motorola RAZR MAXX XT910 с установленным ПО люксметра на разных уровнях освещенности, созданной различными источниками света (естественный свет, лампа накаливания, компактная люминесцентная лампа, светодиодная лампа).
Таблица 2. Сравнение показаний профессионального люксметра-яркомера-пульсметра «еЛайт02», бытового люксметра и фотодатчика смартфона.
| Источник | Показания приборов, лк | ||
| Люксметр- яркомер- пульсметр «еЛайт02» |
Бытовой люксметр LX1010B |
Смартфон Motorola XT910 с установленным ПО люксметра |
|
| Естественный свет |
41,0 | 44,0 | 43 |
| 350 | 450 | 103 | |
| 1360 | 2010 | 3050 | |
| Лампа накаливания |
120 | 132 | 374 |
| 237 | 300 | 714 | |
| 1810 | 2720 | 6380 | |
| Люминесцентная лампа |
280 | 180 | 388 |
| 904 | 720 | 927 | |
| 2990 | 2000 | 2600 | |
| Светодиодная (LED) лампа |
193 | 150 | 322 |
| 557 | 470 | 797 | |
| 2200 | 1680 | 2780 |
Мы видим существенное расхождение показаний профессионального поверенного люксметра-яркомера-пульсметра с прибором бытового класса или подручным «программным» измерителем на основе фотодатчика смартфона. Это, в первую очередь, объясняется несоответствием спектральной характеристики датчиков смартфона и бытового прибора требованиям ГОСТ.
Поэтому любой профессиональный люксметр-яркомер-пульсметр использует либо дорогой профессиональный фотодатчик, либо дорогие корректирующие светофильтры. Например, в комбинированном цифровом люксметре «еЛайт02», кроме профессионального фотодатчика дополнительно установлены дополнительный инфракрасный фильтр и светорассеиватель.
Зачем нужен люксметр-яркомер-пульсметр «3-в-1»?
Из Таблицы 1 мы видим, что для полного контроля за параметрами освещения нам требуются следующие функции:
- Люксметра – для контроля уровня освещенности;
- Пульсметра — для контротоля за уровнем пульсации световых приборов, экранов мониторов, телевизоров и других устройств отображения информации;
- Яркомера – для контроля за уровнем яркости источников света.
Все эти базовые функции полностью реализованы в люксметре-яркомере-пульсметре «еЛайт02», что позволяет сразу закрыть все основные потребности в области измерения параметров световой среды.
Однако, если требуется решать более сложные задачи — например, такие как:
- Измерение КЕО (коэффициента естественной освещенности);
- Измерения искусственной освещенности и коэффициента пульсаций в светлое время суток;
- Автоматический расчет неопределенности результатов измерений;
- Комплексные измерения не только световых параметров, но и параметров микроклимат, электромагнитных полей и т.д.;
то рекомендуем обратить внимание на более функциональный прибор этой серии – универсальный измеритель освещенности, яркости и пульсаций «еЛайт01»
Область применения люксметра-яркомера-пульсметра «еЛайт-02».
Цифровой люксмтр-яркомер-пульсметр «еЛайт02» предназначен для применения в следующих областях:
- полный контроль параметров естественного и искусственного освещения в жилых помещениях и на рабочих местах;
- проведение специальной оценки условий труда (СОУТ) и аттестации рабочих мест (АРМ);
- проверка соответствия искусственного освещения требованиям нормативов РФ на объектах автомобильного, железнодорожного, авиационного, водного транспорта (освещение дорог, тоннелей, переходов, развязок, путей, объектов инфраструктуры и др.);
- проверка качества и безопасности источников света и устройств отображения информации (экраны компьютеров, телевизоров, планшетов, смартфонов и пр.)
Сравнение цен бытовых измерителей света и профессионального люксметра-яркомера-пульсметра «еЛайт-02».
Самый простой цифровой люксметр бытового класса можно купить по цене от 1500…2000 рублей. Однако, как видно из Таблицы 2, достоверность показаний такого прибора может оказаться невысокой. Цена более-менее качественного люксметра раза в 2-3 выше. Например, для измерения освещенности, яркости и пульсаций в быту можно порекомендовать комбинированный цифровой люксметр-пульсметр-яркомер Radex Lupin, по цене около 5000 рублей. Мы проводили его тестирование в «РосТесте» на метрологической установке и получили минимальные расхождения его показаний с поверенным люксметром-яркомером-пульсметром «еЛайт02».
Цены профессиональых люксметров начинаются примерно от 10.000 рублей (за люксметр «двадцатилетней давности» на базе китайского мультиметра) и доходят до 40.000…50.000 рублей, в зависимости от параметров, возможностей и производителя. Для лабораторий и специалистов рекомендуем ориентироваться на приборы в диапазоне 20.000…40.000 рублей — это наиболее оптимальное соотношение цены-качества. Например, в этой категории можно купить люксметр-пульсметр-яркомер «еЛайт02» по цене 24.900 рублей с поверкой на 2 года.
Нормативные документы
- ГОСТ Р 54945-12 «Здания и сооружения. Методы измерения коэффициента пульсации освещенности»;
- приказ №1034 МЗСР от 09.09.2011 с Приложениями 1 и 2 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»;
- СанПиН 2.2.2/2.4.1340-03, «Гигиенические требования к персональным электронно-вычислительным машинам и организации работы»;
- СНиП 23-05-95 «Свод правил. Естественное и искусственное освещение».
