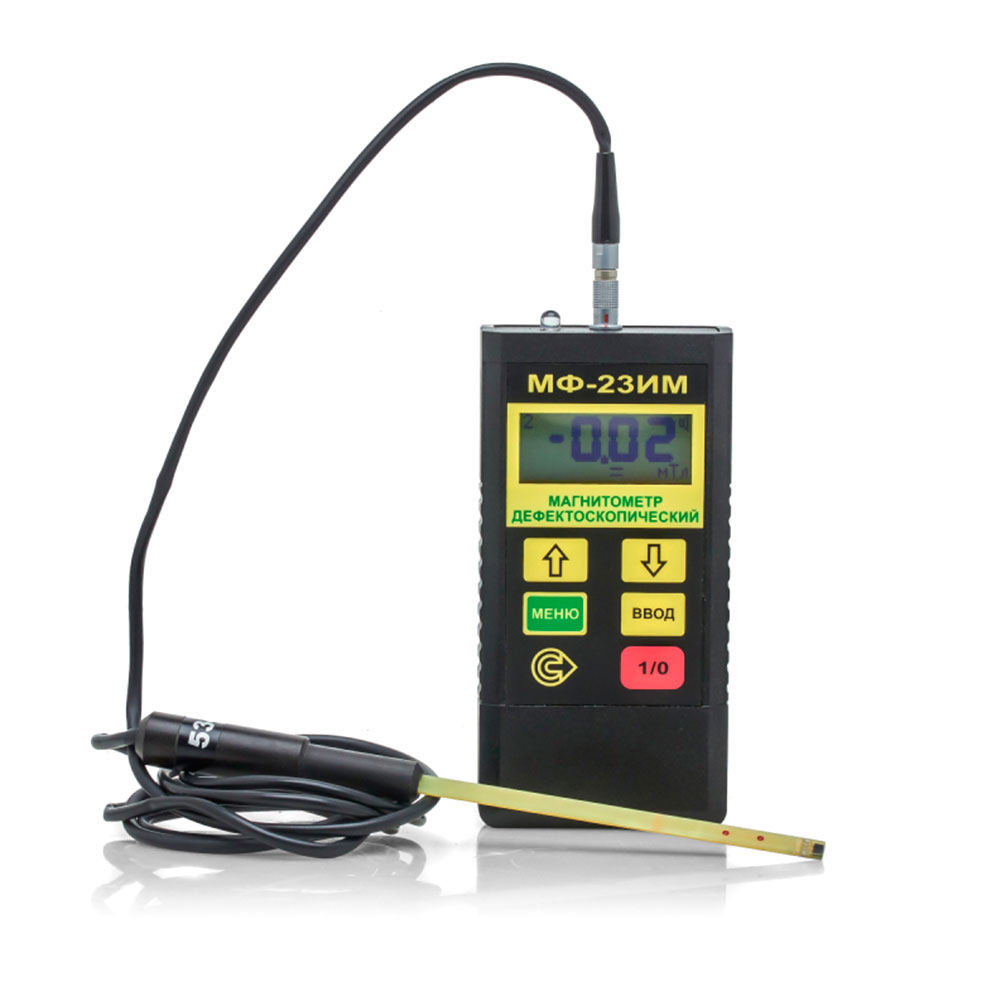

МФ-23ИМ Магнитометр дефектоскопический

В наличии

МФ-23ИМ предназначен для измерения индукции и напряжённости постоянных, переменных и импульсных магнитных полей при магнитопорошковом неразрушающем контроле. Прибор поддерживает цифровую и графическую индикацию, а также позволяет проверять режимы намагничивания и размагничивания.

Задать вопрос
Поделиться

Технические характеристики

Диапазон измерений	от 0,5 до 1000 мТл, от 16 до 8000 А/см, от 2 до 1000 мТл, от 4 до 8000 А/см
Длительность измеряемых импульсов по уровню 0,1 не менее	1 мс
Сигнализация о выполнении любого действия	звуковая
Электропитание магнитометра	1шт. батарея типа РР3 напряжением 9 В
Средний потребляемый от батареи ток, не более	20 мА
Время работы магнитометра при питании от батареи, не менее	8 ч
Время установления рабочего режима магнитометра не более	30 с
Время одного измерения, не более	3 с
Время непрерывной работы магнитометра без подстройки, не менее	60 мин.
Общий объем памяти, результаты измерений	4080
Максимальное количество результатов в группе	255
Максимальное число групп	255
Передачи информации в компьютер	RS232
Распределение времени безотказной работы	подчиняется экспоненциальному закону
Средняя наработка на отказ	33 000 ч
Установленная безотказная наработка	3 300 ч
Среднее время восстановления работоспособности	5 ч
Полный средний срок службы	10 лет
Установленный срок службы	2 года

Описание

Магнитометр дефектоскопический МФ-23ИМ предназначен для измерения магнитной индукции и напряжённости переменных (от 2 до 1000 мТл, от 16 до 8000 А/см), постоянных (от 0,5 до 1000 мТл, от 4 до 8000 А/см) и импульсных полей (от 2 до 1000 мТл, от 16 до 8000 А/см), а также их распределения по поверхности объекта контроля при проведении неразрушающего контроля магнитопорошковым методом изделий и металлоконструкций из ферромагнитных материалов. Измерение индукции магнитного поля основано на эффекте Холла.

Магнитометр позволяет определить соответствие соотношения тангенциальной и нормальной составляющих напряжённости магнитного поля при магнитопорошковом контроле способом приложенного поля (СПП) и способом остаточной намагниченности (СОН) согласно требованиям действующей нормативной документации.

Минимальные габариты измерительного преобразователя Холла позволяют измерять индукцию и напряжённость магнитного поля в пазах, проточках и угловых переходах — на участках контролируемого изделия, которые являются концентраторами напряжений и наиболее опасны с точки зрения образования трещин.

Магнитометр имеет цифровой и графический режимы индикации результатов измерений. В графическом режиме прибор позволяет обнаружить размагничивающий импульс, отображая его форму и амплитуду на дисплее, чтобы своевременно внести изменения в схему намагничивания.

Программное обеспечение позволяет настраивать пороги срабатывания и временную развёртку, чтобы отстроиться от ложных индикаций, вызванных обратными выбросами магнитного поля или электромагнитными помехами от работающего силового оборудования.

Прибор позволяет определить область эффективной намагниченности, в которой тангенциальная составляющая напряжённости магнитного поля достаточна для магнитопорошкового контроля, а отношение нормальной и тангенциальной составляющих не превышает 3.

Магнитометр позволяет проверять режим намагничивания и размагничивания объектов контроля на соответствие методике или технологической инструкции магнитопорошкового контроля для данного объекта.

МФ-23ИМ отвечает требованиям в области неразрушающего контроля для атомной, энергетической, нефтегазовой промышленности, общего и специального машиностроения, железнодорожного транспорта, авиакосмической промышленности, лифтового и кранового хозяйства.

Магнитометр внесён в Государственный реестр средств измерений (ГРСИ) под № 20106-00.
Применение
- Атомная промышленность
- Энергетическая промышленность
- Нефтяная и газовая промышленность
- Машиностроение
- Железнодорожный транспорт
- Оборонно-промышленный комплекс (ОПК)
- Судостроение
- Авиационная промышленность
- Аэрокосмическая отрасль
- Подъёмно-транспортное оборудование
Особенности
- Два режима индикации результатов измерений: цифровой и графический
- Настройка временной развёртки для отстройки от ложных индикаций, вызванных обратными выбросами магнитного поля или электромагнитными помехами от работающего силового оборудования
- Настройка порога срабатывания
- Малая погрешность измерений
- Минимальные габариты, позволяющие измерять индукцию и напряжённость магнитного поля в пазах, проточках и угловых переходах
- Автономность
- Связь с компьютером по ИК-порту
- Прибор внесён в государственный реестр средств измерений
- Прибор внесён в реестр средств измерений, испытательного оборудования и методик измерений, применяемых в ОАО «РЖД»
