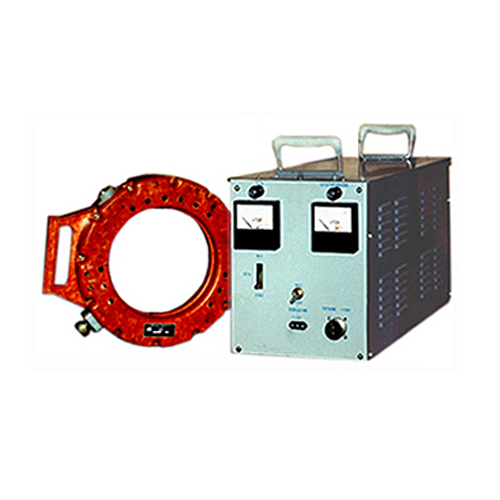

Магнитопорошковый дефектоскоп МД-12ПШ

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Диаметр, мм	200
  Мощность, Вт	2200
  Напряжение, В	220, 36±3
  Способ намагничивания и размагничивания	круглый соленоид
  Ток намагничивания, А	45
  Разрешающая способность, мм	10
  Предельная чувствительность: ширина раскрытия, мм	0.02
  Порог чувствительности дефектоскопа: протяжённость, мм	5
  Частота, Гц	50
  Время установления рабочего режима дефектоскопа, мин	1
  Амплитудное значение напряжённости магнитного поля намагничивающего устройства, А/м	18×103

• Описание

  Магнитопорошковый дефектоскоп МД-12ПШ применяется для неразрушающего контроля различных элементов железнодорожных вагонов. Его используют для обнаружения поверхностных поперечных трещин:

  • в хвостовиках автоматических сцепок;
  • в предступичных частях осей и шейках колесных пар;
  • в энергосиловом оборудовании рефрижераторных вагонов;
  • в генераторах и электрооборудовании пассажирских вагонов.

  Прибор подходит для магнитопорошкового контроля других деталей и конструкций из ферромагнитных материалов диаметром не более 150 мм. Дефектоскоп применяется в контрольных лабораториях железнодорожных депо и ремонтных мастерских.

  Рабочим элементом МД-12ПШ является круглый соленоид с внутренним отверстием диаметром 200 мм. Он обеспечивает намагничивание объектов магнитным полем. В намагниченных деталях дефекты вызывают перераспределение магнитного потока и выход его части на поверхность. На поверхности изделия создаются локальные магнитные полюса, возникающие из-за нарушения сплошности исследуемой конструкции. Магнитный порошок притягивается к дефектным местам, что позволяет оператору определить наличие и местонахождение повреждённых участков.

  Магнитопорошковый дефектоскоп МД-12ПШ обнаруживает нарушения в изделиях из различных материалов и применяется в железнодорожном и автомобильном транспорте, в том числе для контроля шеек и предступичных частей осей вагонных колёс, а также хвостовых частей автосцепок.

  Принцип работы прибора основан на взаимодействии магнитного порошка и магнитных полюсов, которые образуются над дефектами исследуемых изделий. Полюса притягивают частицы порошка, делая нарушения видимыми.

  Диаметр рабочего отверстия составляет 200 мм. Разрешающая способность — не более 10 мм. Показатель эффективного намагничивания — 45 А. Предельная чувствительность: ширина — 0,02 мм, протяжённость — от 5 мм.

  Габаритные размеры прибора составляют 275×520×320 мм, намагничивающего устройства — 508×76×330 мм. Масса прибора — 59 кг, намагничивающего устройства — 9 кг.

• Комплектация

  • Блок управления — 1 шт.
  • Намагничивающее устройство, шеечное — 1 шт.
  • Кабель сетевой — 1 шт.
  • Кабель соединительный — 1 шт.
  • Провод заземления — 1 шт.
  • Розетка РШ-п-20-IРУЗ-01-10/220 — 1 шт.
  • Руководство по эксплуатации — 1 шт.
  • Формуляр — 1 шт.
