Описание
Магнитопорошковый дефектоскоп МД-М представляет собой революционное решение для ручного магнитопорошкового контроля. Дефектоскоп МД-М воплотил в себе все последние достижения в области неразрушающего контроля методом магнитных частиц и предназначен для замены устареших дефектоскопов ПМД-70 и ПМД-87 (УНМ 300/2000).
Прибор МД-М обладает регулировкой тока до 5000А, памятью настроек контроля, режимом «ток-пауза», автоматическим размагничиванием, регулируемой длительностью намагничивания и размагничивания и другими функциями.
Принципиальная схема дефектоскопа МД-М обеспечивает необходимые эксплуатационные характеристики и значительно более широкие возможности при значительном уменьшении габаритов и массы по сравнению с существующими дефектоскопами.
Отличительные особенности магнитопорошкового дефектоскопа МД-М:
- Регулировка тока до 5000А при массе импульсного блока всего 12кг
- 3 независимых блока прибора
- Память настроек
- Питания от сети 220В и бортовой сети самолета 27 В
- Автоматическое размагничивание
- Наибольший регулируемый импульсный ток: 5000 А на стандартном кабеле
- Регулировка тока: есть
- Длительность импульсов тока: 1,5 мс
- Частота следования импульсов: 1 Гц
- Измерение тока: есть
- Автоматическая установка тока: есть
- Режим «ток-пауза»: длительность тока 1-10с, длительность паузы 1-10с
- Длительность автоматического размагничивания: 30, 60 или 120с
- Напряженность поля в соленоиде: 700 А/см
- Напряженность поля между полюсами электромагнита: 90 А/см (при расстоянии 100мм)
- Сила отрыва электромагнита от плиты МО-1: не менее 200Н
- Память: 10 настроек.

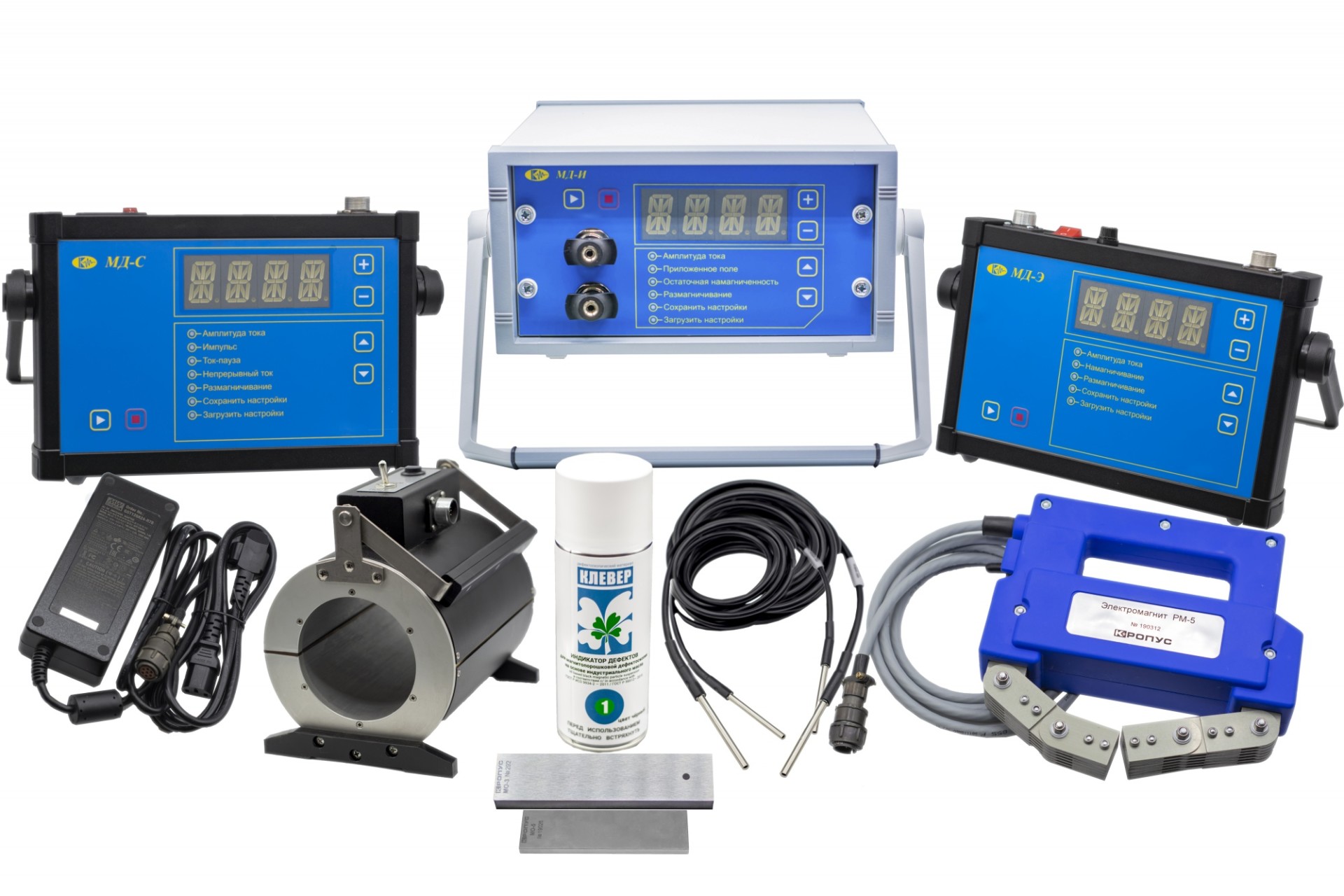

Магнитопорошковый дефектоскоп МД-М (стандартный комплект стоимостью 449 000,00 руб.):
Состав комплекта :
|
Артикул |
Наименование |
Кол-во |
|
30510 |

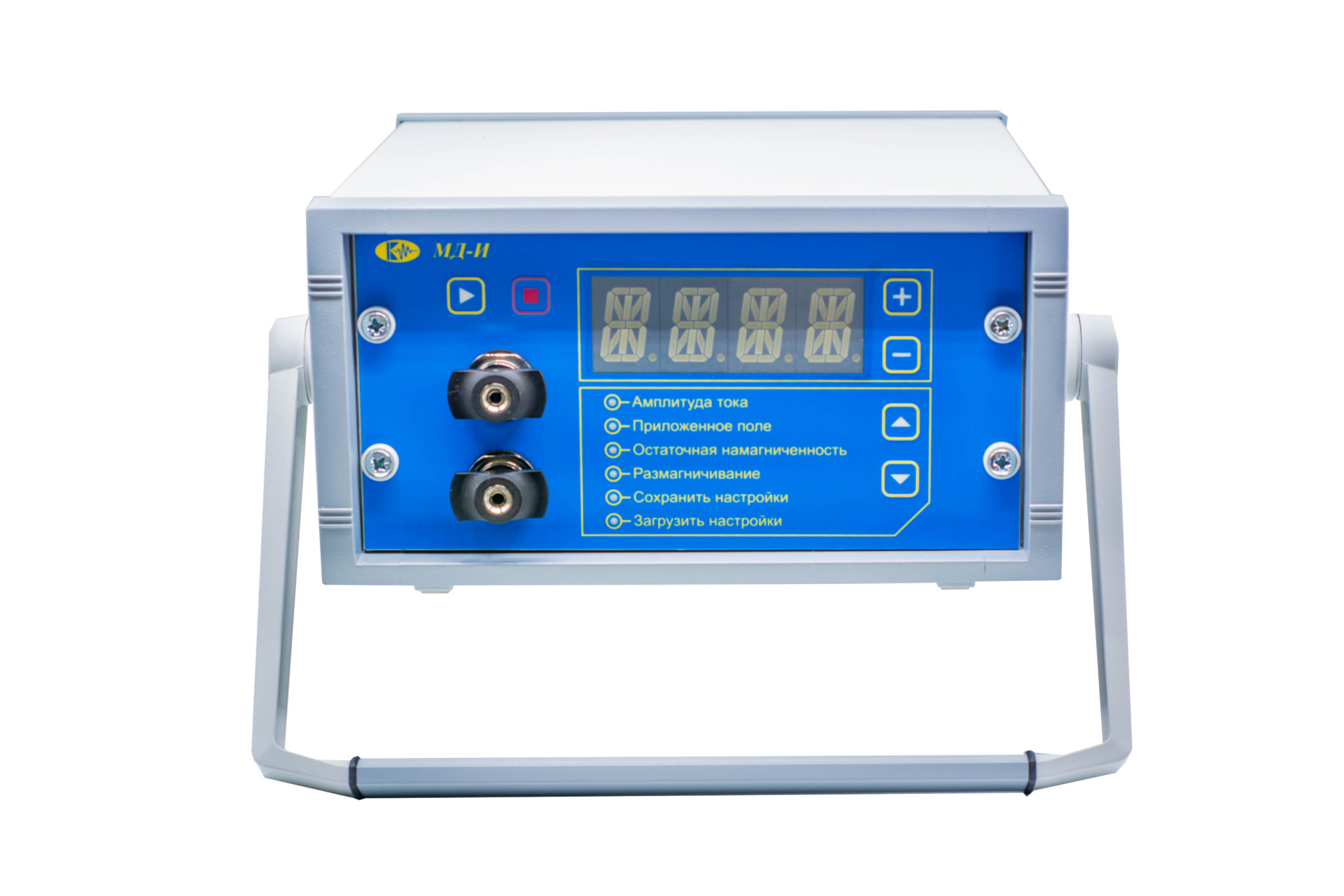

модуль имульсный МД-И |
1 |
|
30520 |

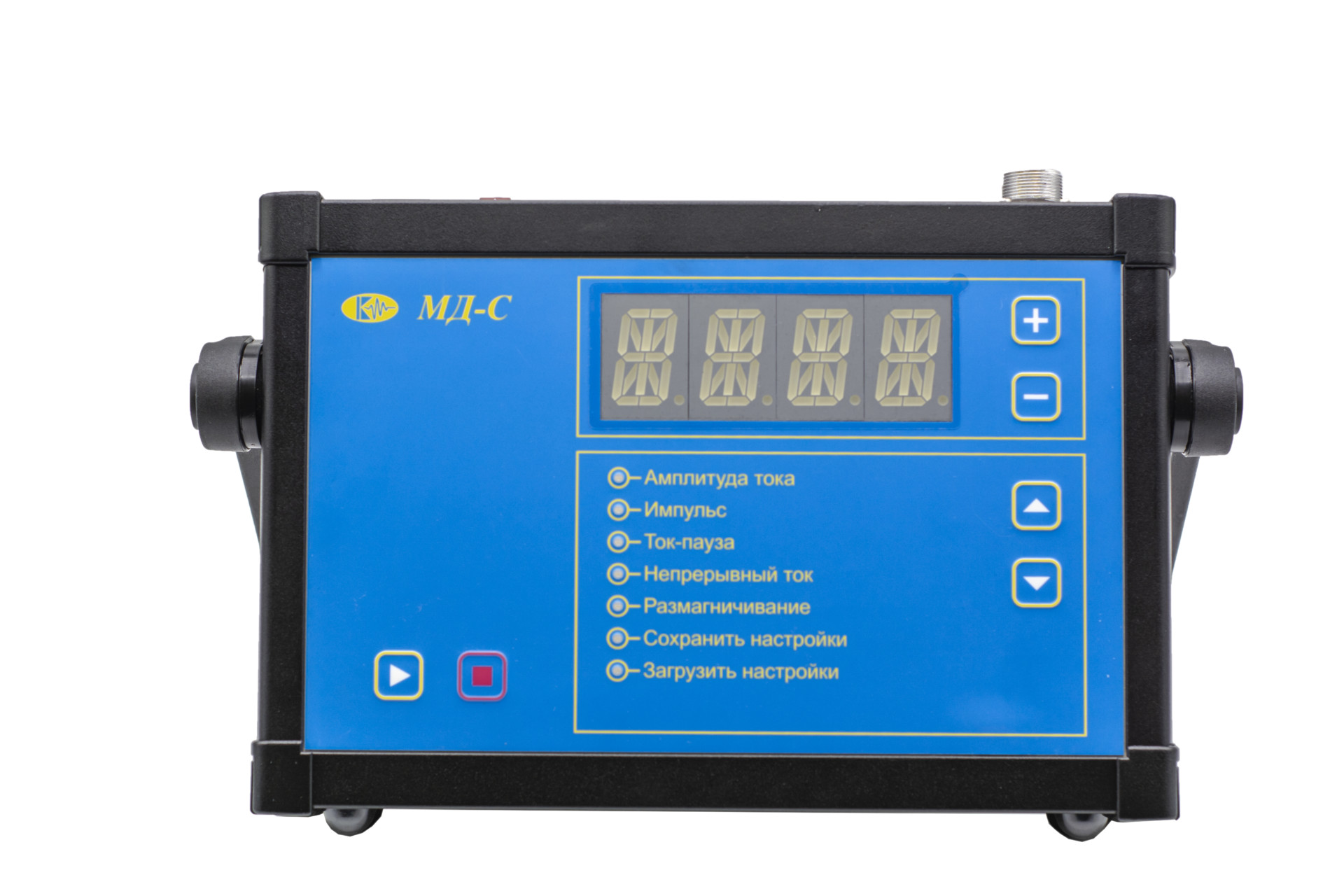

модуль соленойда МД-С |
1 |
|
30530 |

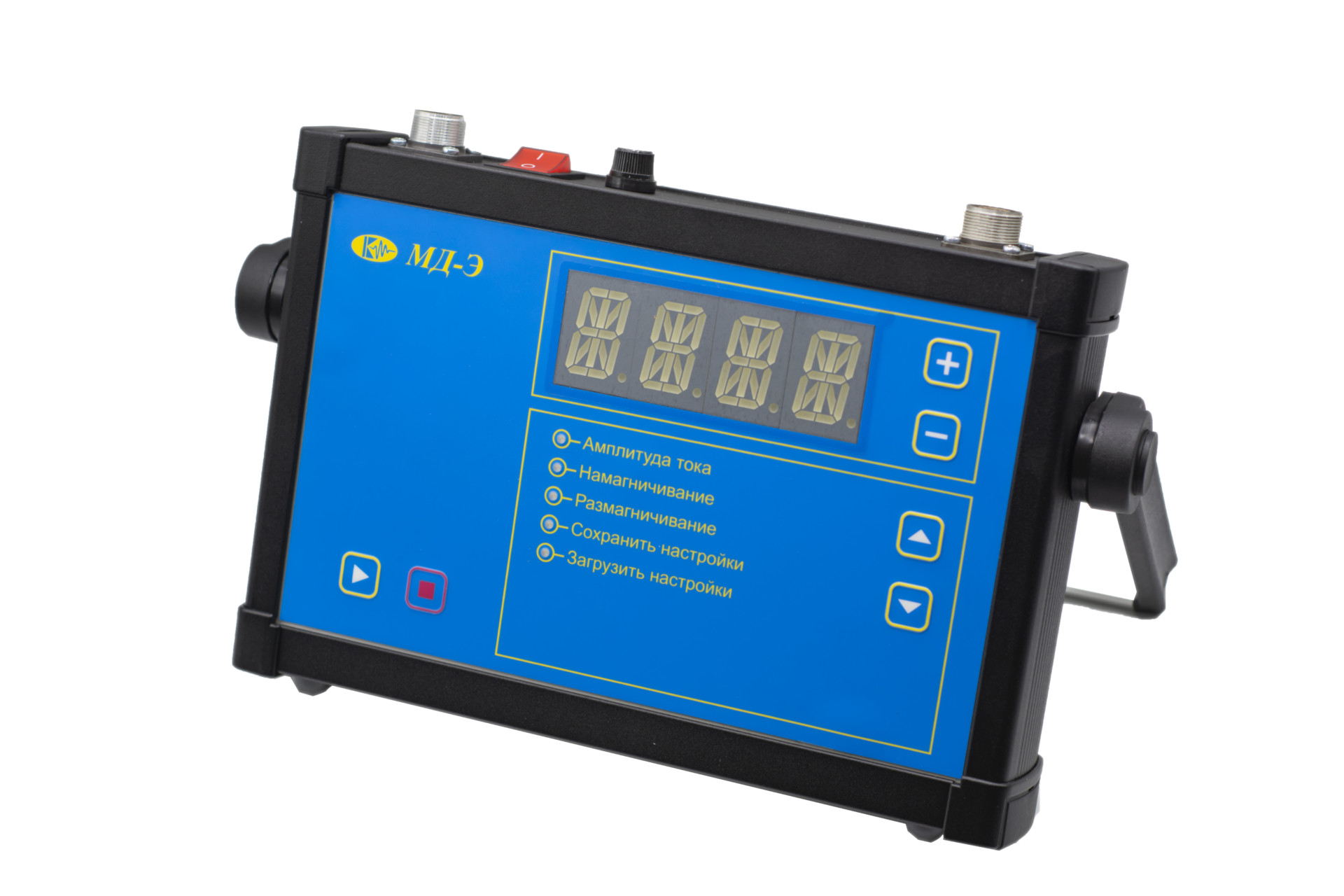

модуль электромагнита МД-Э |
1 |
|
30044 |
кабель намагничивания для МД-И сечением 4кв.мм и длиной 4м |
1 |
|
30104 |
кабель намагничивания для МД-И сечением 10кв.мм и длиной 4м |
1 |
|
39024 |
блок питания сетевой 220В /=24 В |
2 |
|
кабель питания сетевой 220В |
3 |
|
|
30410 |

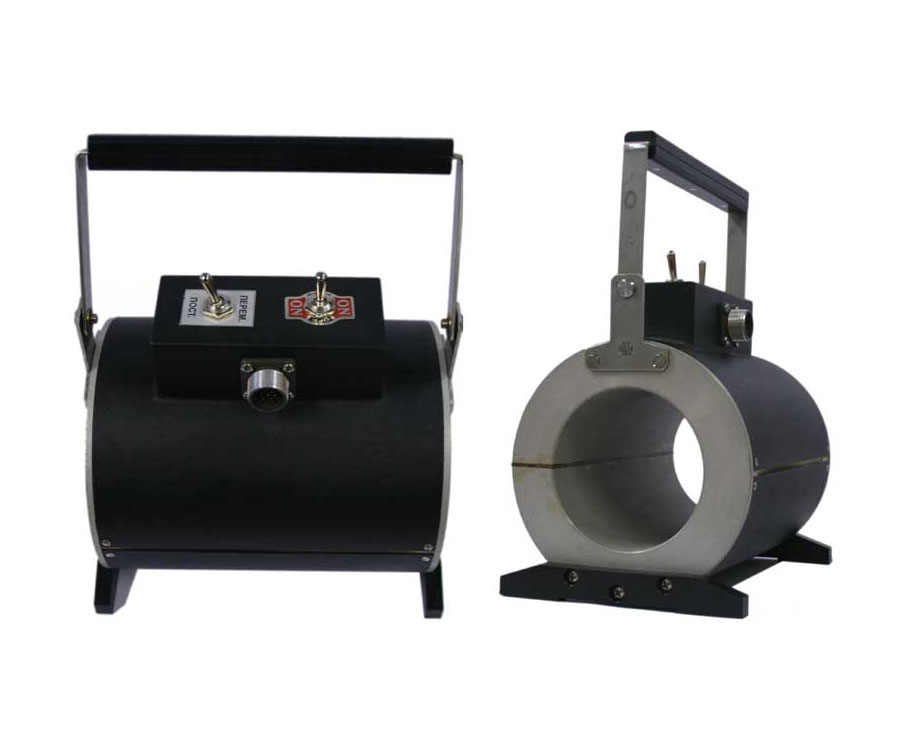

соленоид С-90 к модулю МД-С |
1 |
|
30215 |
MS15 Кабель соединительный для соленоида (МД-М) 1,5м |
1 |
|
30420 |

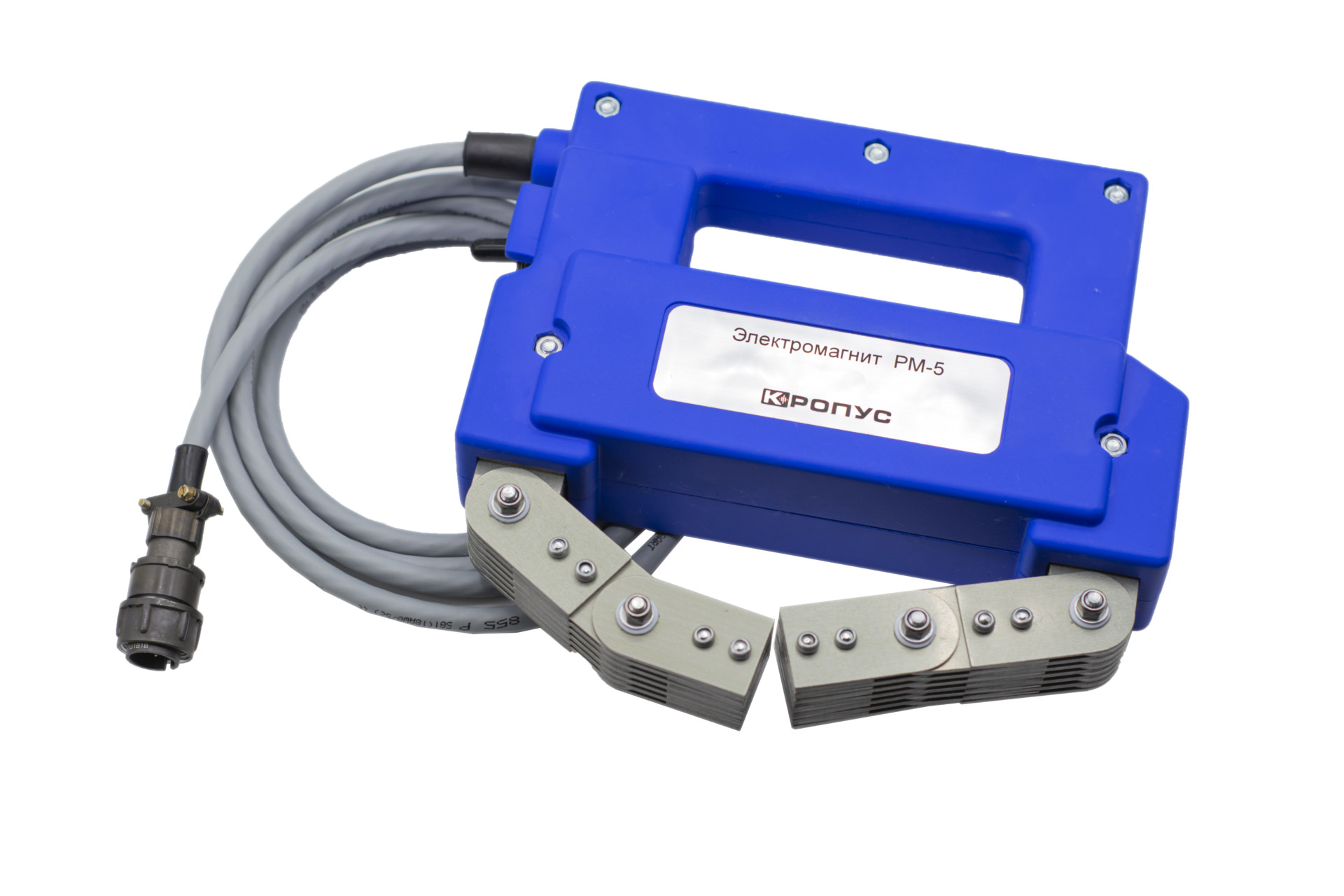

электромагнит Э-140 к модулю МД-Э |
1 |
|
30401 |
образец стандартный МО-2М |
1 |
|
30402 |
образец стандартный МО-3 |
1 |
|
008A103 |
магнитная суспензия Magnaflux 7HF (аэрозоль 400мл) |
1 |
|
комплект документации (руководство пользователя, методика калибровки, сертификат метрологической калибровки) |
1 |
|
|
упаковка |
1 |
Магнитопорошковый дефектоскоп МД-М (экспертный комплект стоимостью 525 412,00руб.):
Комплект для проведения контроля с помощью метода магнитных частиц в видимом свете
Состав комплекта :
|
Артикул |
Наименование |
Кол-во |
|
30510 |
модуль имульсный МД-И |
1 |
|
30520 |
модуль соленойда МД-С |
1 |
|
30530 |
модуль электромагнита МД-Э |
1 |
|
30044 |
кабель намагничивания для МД-И сечением 4кв.мм и длиной 4м |
1 |
|
30104 |
кабель намагничивания для МД-И сечением 10кв.мм и длиной 4м |
1 |
|
39024 |
блок питания сетевой 220В /=24 В |
2 |
|
кабель питания сетевой 220В |
3 |
|
|
30410 |
соленоид С-90 к модулю МД-С |
1 |
|
30215 |
MS15 Кабель соединительный для соленоида (МД-М) 1,5м |
1 |
|
30420 |
электромагнит Э-140 к модулю МД-Э |
1 |
|
30401 |
образец стандартный МО-2М |
1 |
|
30402 |
образец стандартный МО-3 |
1 |
|
008A103 |
магнитная суспензия Magnaflux 7HF (аэрозоль 400мл) |
1 |
|
008A009 |
белый контрастный краситель Magnaflux WCP-2 (аэрозоль 400мл) |
1 |
|
044C003 |
колба-центрифуга 100мл по ASTM |
1 |
|
30012 |
подставка для колбы-центрифуги |
1 |
|
30603 |
концентрат магнитной суспензии (1 кг) |
1 |
|
30602 |
порошок черный (1 кг) |
1 |
|
004G004 |
распылитель Polyspray |
1 |
|
31100 |
магнитометр МФ-24ФМ |
1 |
|
книга «Магнитопорошковый контроль с применением переносных дефектоскопов» |
1 |
|
|
комплект документации (руководство пользователя, методика калибровки, сертификат метрологической калибровки) |
1 |
|
|
упаковка |
1 |
Магнитопорошковый дефектоскоп МД-М (экспертный УФ комплект стоимостью 563 108,00 руб.):
Комплект для люминесцентного магнитопорошкового контроля (в УФ диапазоне)
Состав комплекта :
|
Артикул |
Наименование |
Кол-во |
|
30510 |
модуль имульсный МД-И |
1 |
|
30520 |
модуль соленойда МД-С |
1 |
|
30530 |
модуль электромагнита МД-Э |
1 |
|
30044 |
кабель намагничивания для МД-И сечением 4кв.мм и длиной 4м |
1 |
|
30104 |
кабель намагничивания для МД-И сечением 10кв.мм и длиной 4м |
1 |
|
39024 |
блок питания сетевой 220В /=24 В |
2 |
|
кабель питания сетевой 220В |
3 |
|
|
30410 |
соленоид С-90 к модулю МД-С |
1 |
|
30215 |
MS15 Кабель соединительный для соленоида (МД-М) 1,5м |
1 |
|
30420 |
электромагнит Э-140 к модулю МД-Э |
1 |
|
30401 |
образец стандартный МО-2М |
1 |
|
30402 |
образец стандартный МО-3 |
1 |
|
008A105 |
магнитная суспензия Magnaflux 14HF (аэрозоль 400мл) |
1 |
|
044C003 |
колба-центрифуга 100мл по ASTM |
1 |
|
30012 |
подставка для колбы-центрифуги |
1 |
|
30601 |
люминесцентный магнитный концентрат (1 кг) |
1 |
|
30011 |
распылитель Polyspray |
1 |
|
32120 |
ультрафиолетовый фонарь повышенной мощности Labino TorchLight UV2 |
|
|
32102 |
очки для защиты от УФ излучения |
2 |
|
31100 |
магнитометр МФ-24ФМ |
1 |
|
книга «Магнитопорошковый контроль с применением портативных дефектоскопов» |
1 |
|
|
комплект документации (руководство пользователя, методика калибровки, сертификат метрологической калибровки) |
1 |
|
|
упаковка |
1 |
