Опорные насадки для глубиномера

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Стандарт	ПРВМ.401122.001 ТУ:2022
  Номер в Госреестр СИ РФ	не подлежит
  Калибровка в комплекте	нет
  Производитель	НТЦ Промтехнологии
  Страна производства	Россия
  Гарантия, мес	12
  Максимально допустимый внешний диаметр кожуха	8 мм
  Размер контактной площадки круглой насадки	Ø10; Ø25 или Ø40
  Размер контактной площадки вилочной насадки	65х90
  Температура окружающей среды	от -25 до +60 °С
  Относительная влажность, не более	95%
  Атмосферное давление	от 94,0 до 106,7 кПа
  Материал	металл

• Описание

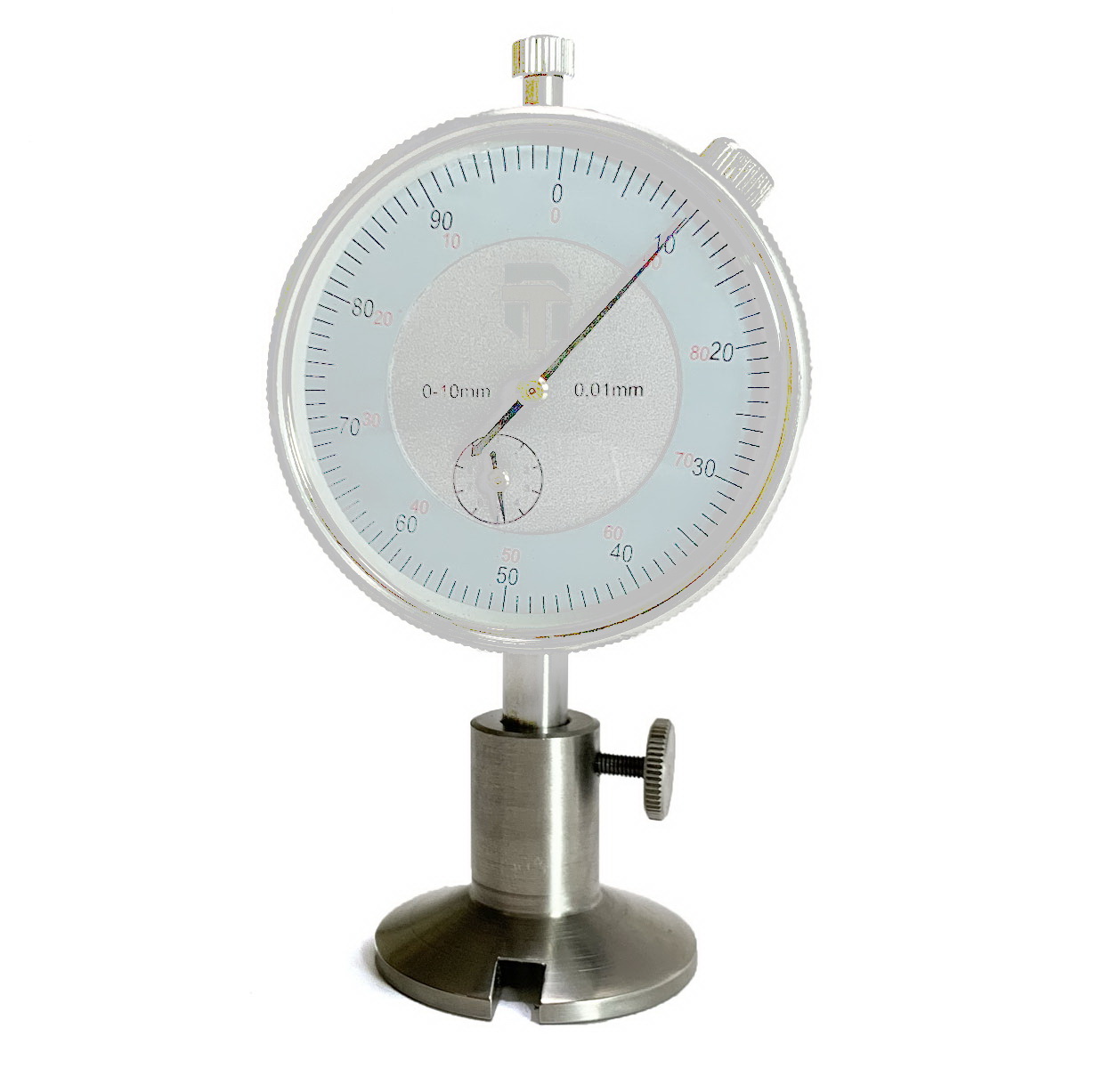

  Сменные насадки для глубиномера используются с приборами контроля глубины посредством выдвижения индентора. После установки насадки и настройки нуля глубиномер устанавливается на объект круглой опорной площадкой или на ножки вилочной насадки. Под воздействием пружины из прибора выдвигается индентор игольчатого типа. Его перемещение останавливается при касании твердой части изделия, не подверженной коррозии, либо дна паза или отверстия.

  Насадки выполнены из металла и фиксируются на цилиндрическом кожухе штока индентора винтом. Максимально допустимый внешний диаметр кожуха 8 мм. Насадки с круглой опорной площадкой имеют диаметр 10, 25 и 40 мм. Расстояние между ножками вилочной насадки составляет 65 мм по ширине и 90 мм по длинной стороне. Высота от оси крепления винта до опорной площадки 25 мм.

  Установка насадки на глубиномер.

  1 – головка; 2 – основной циферблат; 3 – стрелка-индикатор; 4 – опорная насадка; 5 – индентор; 6 – винт для фиксации ободка; 7 – малый циферблат; 8 – неподвижный кожух штока; 9 – винт для фиксации насадки.

  Подготовка глубиномера к работе.

  • Одеть опорную площадку на кожух штока, не фиксируя ее.
  • Установить глубиномер на ровной и твердой поверхности и опустить прибор вниз до упора.
  • Медленно поднимать прибор вверх, придерживая опорную насадку на месте до совмещения стрелки малого циферблата с «0». Зафиксировать глубиномер в насадке винтом.
  • Ослабить винт для фиксации ободка и совместить стрелку-индикатор с положением «0» основного циферблата вращением ободка.
  • Поднять и опустить прибор на поверхность для контроля постоянства «0».

  Проведение измерения глубины очаговой коррозии.

  • Установить прибор на контролируемый объект так, чтобы индентор попал в очаг коррозии, и плотно прижать опорную насадку к поверхности.
  • Несколько раз поднять и опустить головку глубиномера, чтобы индентор опустился до нижней точки углубления очаговой коррозии.
  • Зафиксировать значения глубины. Малый циферблат отображает значения в целых миллиметрах, основной — в сотых.
  • Провести несколько измерений, определив максимальное значение глубины очага коррозии.

  Проведение измерения глубины отверстий и пазов.

  • Установить прибор на контролируемый объект так, чтобы индентор попал в отверстие или паз, и плотно прижать опорную насадку к поверхности.
  • Зафиксировать значения глубины. Малый циферблат отображает значения в целых миллиметрах, основной — в сотых.
  • Провести несколько измерений, определив максимальное значение глубины отверстия или паза.

• Применение

  • Определение глубины очаговой коррозии.
  • Определение глубины пазов и отверстий.

• Особенности

  • Надежная и простая конструкция.
  • Выполнены из металла.
  • Различные размеры и конфигурация.
  • Небольшой вес.

• Комплектация

  Стандартный комплект поставки:

  • Опорная насадка.
  • Упаковочная тара.
  • Паспорт.
