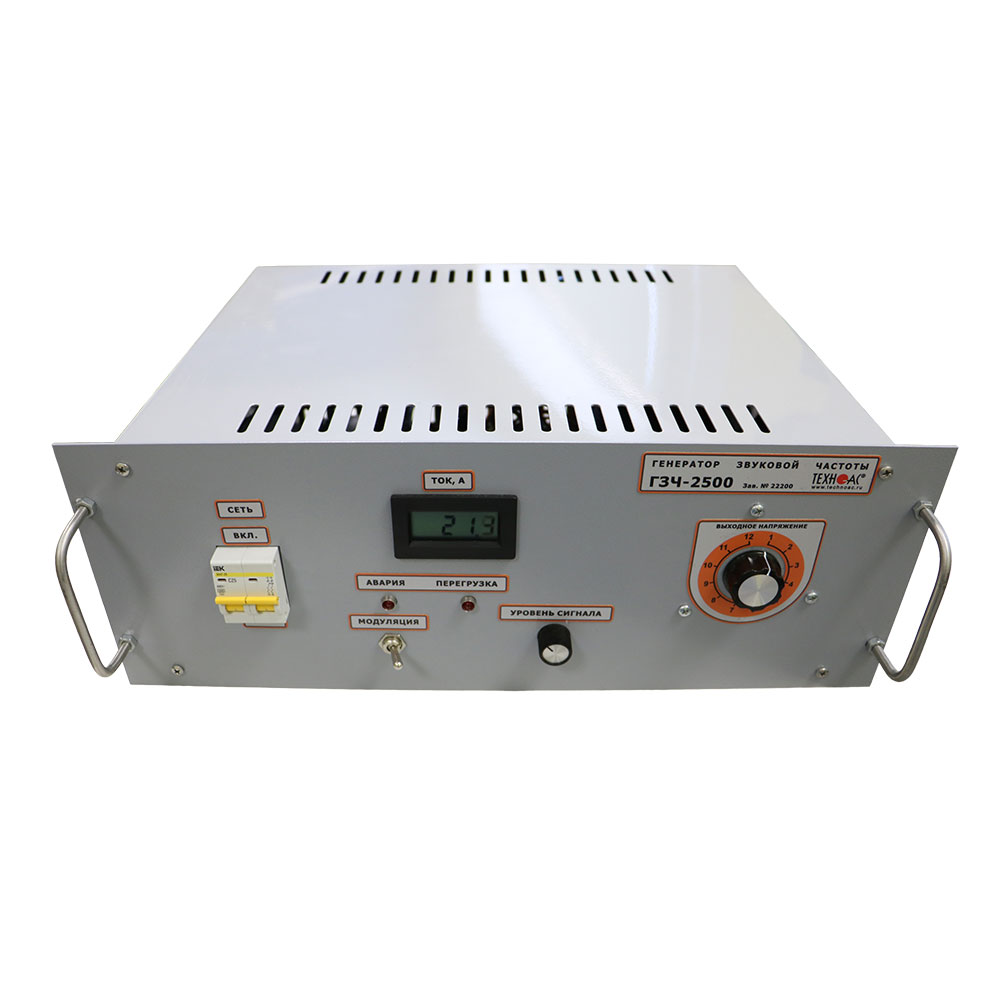

Атлет ГЗЧ-2500 — генератор звуковой частоты

В наличии

Генератор звуковой частоты создает электрические колебания в кабельных линиях и электропроводящих трубопроводах для трассировки и поиска повреждений. Поддерживает генерацию на частотах 1024 и 2048 Гц и имеет защиту от перегрузки по току.

Задать вопрос
Поделиться

Технические характеристики

Питание	220 ± 10%
Частота	1.5…3, 1024, 2048, 50 ± 2
Мощность, Вт	2500, 3000
Максимальное напряжение	300
Диапазон рабочих температур	-20…+50
Максимальный выходной ток, А	50
Количество ступеней согласования с нагрузкой	12
Диапазон сопротивления нагрузки, Ом	0.5…1500
Относительная влажность	не более 80% при +35°С
Атмосферное давление	от 630 до 830 мм рт. ст.

Описание
Условия эксплуатации генератора Атлет ГЗЧ-2500.
- Температура воздуха от -20°С до +50°С.
- Относительная влажность не более 80% при +35°С.
- Атмосферное давление от 630 до 830 мм рт. ст.
Применение

Генератор звуковой частоты Атлет ГЗЧ-2500 предназначен для создания в трассах скрытых коммуникаций (кабельных линиях и электропроводящих трубопроводах) электрических колебаний с целью их трассировки и поиска мест повреждения поисковым приемником.
Особенности
Два режима генерации:
- режим непрерывной генерации: генератор выдает сигнал с частотой 1024 Гц;
- режим генерации с низкочастотной модуляцией выходного сигнала: модуляция выходного сигнала осуществляется импульсами прямоугольной формы частотой 1,5 — 3 Гц таким образом, что в течение первого полупериода модулирующего напряжения генерируется сигнал с частотой 1024 Гц, а в течение второго полупериода — с частотой 2048 Гц.
Преимущество второго способа модуляции заключается в том, что при наличии приемника с частотами приема 1024 Гц и 2048 Гц возможен прием сигнала обеих частот с переключением только на приемнике.

Реализована защита от перегрузки по току.

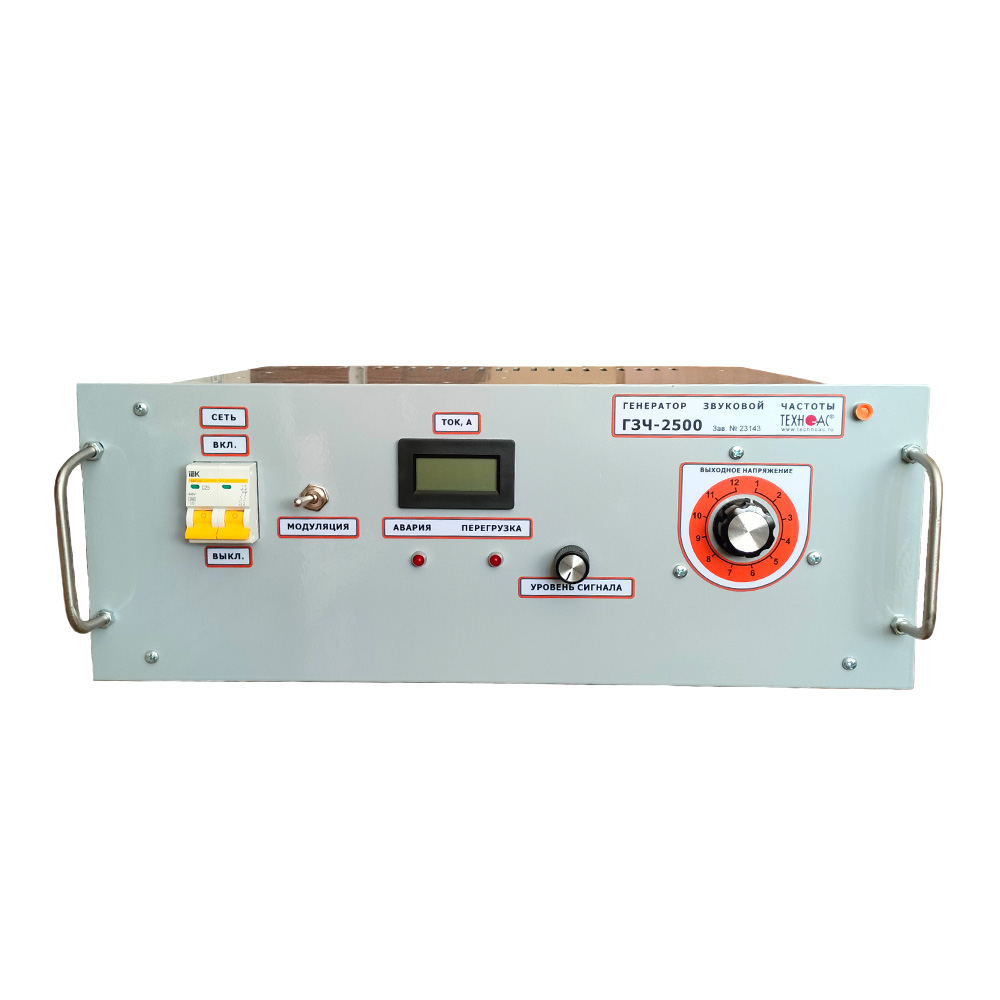

Согласование с нагрузкой производится ступенчатой регулировкой выходного напряжения регулятором «ВЫХОДНОЕ НАПРЯЖЕНИЕ» и регулятором плавной регулировки выходного напряжения «УРОВЕНЬ СИГНАЛА».

Положение рукоятки ступенчатого переключателя «ВЫХОДНОЕ НАПРЯЖЕНИЕ» и соответствующее ему выходное напряжение холостого хода Uхх приведены в таблице:

№ 1 2 3 4 5 6 7 8 9 10 11 12

Uхх, В 30 60 70 85 100 115 130 145 170 200 250 315

Комплектация

№	Наименование	Количество
1	Генератор ГЗЧ-2500 *	1 шт.
2	Кабель с клипсами (крокодилами), 3 метра	2 шт.
3	Кабель заземления с кронштейном, 5 метров	1 шт.
4	Штырь заземления	1 шт.
5	Руководство по эксплуатации	1 шт.
6	Паспорт	1 шт.
