Описание
| Производитель: | Sew, Тайвань (Китай) |
| Гарантия | 1 год |
| Номер в реестре СИ | 21593-07 |

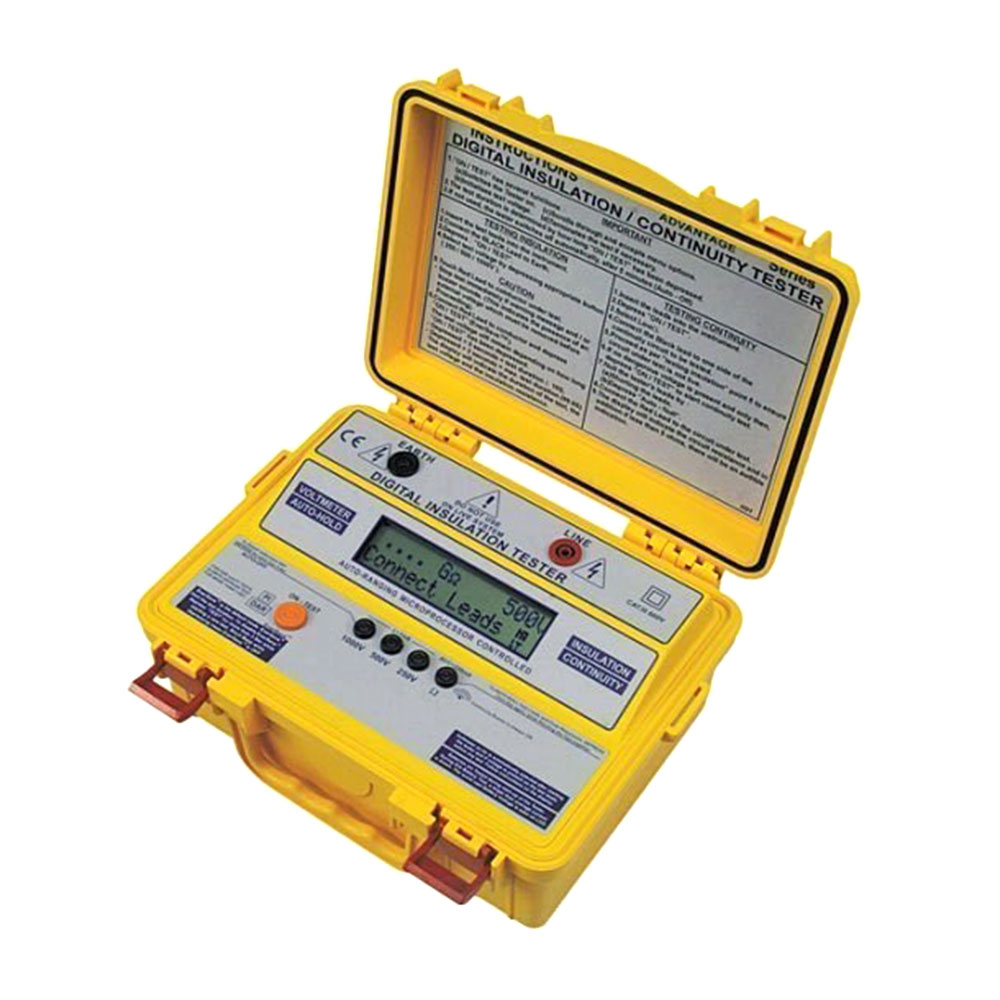

Особенности измерителя 4101 IN
- Измерение сопротивления изоляции, сопротивления цепи и напряжения (пост./ перем.).
- Три фиксированных значения тестового напряжения для измерения сопротивления изоляции: 250 В; 500 В; 1000 В.
- Автоматический расчет коэффициентов поляризации PI, абсорбции DAR.
- Измерение сопротивления током 300 мА; звуковой прозвон цепи.
- Компенсация начального сопротивления (до 5 Ом).
- Автоудержание результата тестирования, авторазряд накопительного конденсатора.
- Наклонный 2-х строчный ЖК-индикатор.
- Индикация наличия опасного напряжения (>20 В) в тестируемой цепи, состояния источников питания.
- Батарейное питание (допускается использование аккумуляторных батарей).
- Пыле- и влагозащищённый корпус, надёжность, безопасность.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Измеритель параметров электрических сетей 4101 IN | 1 шт. |
| 2 | Измерительные провода | 2 шт. |
| 3 | Батарея 1,5 В тип AA | 8 шт. |
| 4 | Зажим типа «крокодил» | 2 шт. |
| 5 | Руководство по эксплуатации | 1 шт. |
| 6 | Плечевой ремень | 1 шт. |
Технические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление изоляции | |
| Испытательное напряжение | 250 В; 500 В, 1000 В (постоянное) |
| Погрешность установки | ±10% |
| Пределы измерений | 2 кОм…2 ГОм (250 В); 4 кОм…4 ГОм (500 В); 8 кОм…8 ГОм (1000 В) |
| Погрешность измерения | ±3% (> 1 МОм); ±5% (30 кОм…1 МОм); ±20% (до 30 кОм) |
| Тестовый ток | ±1,2 мА |
| Расчет коэффициентов PI, DAR | |
| Разрешение | 0,1 |
| Погрешность | ±1% |
| Сопротивление цепи | |
| Пределы измерений | 0,01…1999 Ом |
| Макс. разрешение | 0,01 |
| Погрешность измерения | ±1,0% (0,01…100 Ом); ±1,5% (100…300 Ом); ±2,0% (300…1999 Ом) |
| Напряжение ХХ (пост.) | минимум 5 В (на «открытых» концах) |
| Тестовый ток | минимум 220 мА |
| Компенсация начального R | до 5 Ом (автоустановка нуля показаний) |
| Прозвон цепи | при сопротивлении < 3 Ом включается прерывистый зуммер |
| Напряжение | |
| Пределы измерений | 700 В (переменное); 950 В (постоянное) |
| Погрешность измерения | ±1,5% |
| Разрешение | 1 В |
| Общие данные | |
| Напряжение питания | 1,5 В / 1,2 В х 8 (тип АА) |
| Автовыключение питания | 5 мин (возможно принудительное выключение) |
| Дисплей | 2-х строчный ЖК-индикатор (2х16 зн) |
| Длительность теста | 10 с (быстро); 60 с (DAR тест); 10 мин (PI, DAR) |
| Защита от перегрузки | 700 В; класс III – 700 В относительно земли |
| Габаритные размеры | 250х190х110 мм |
| Масса | 1,4 кг |
