Сканер-дефектоскоп АКС А2075 SoNet

В наличии

Узнать цену

Описание
Производитель: Россия

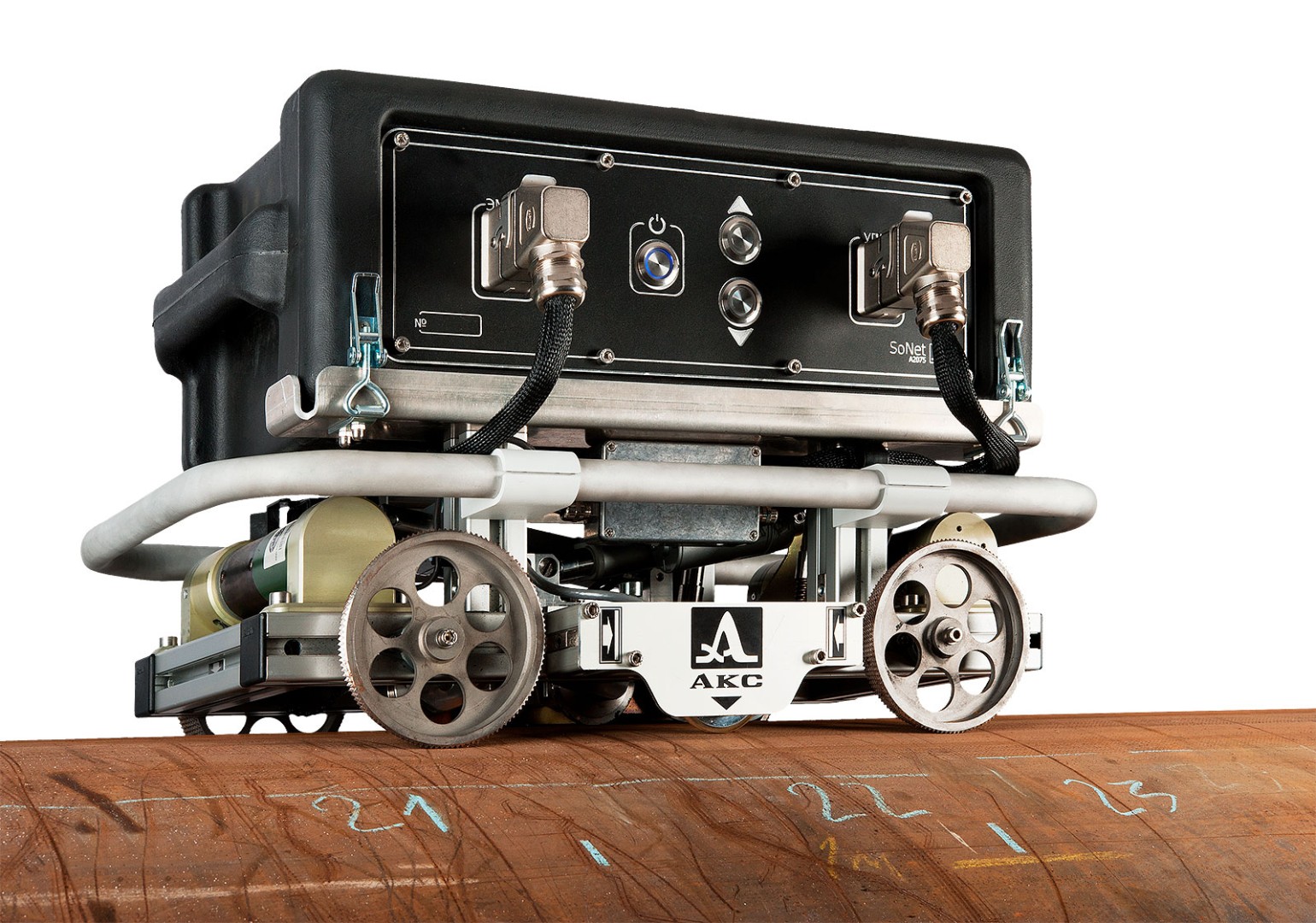

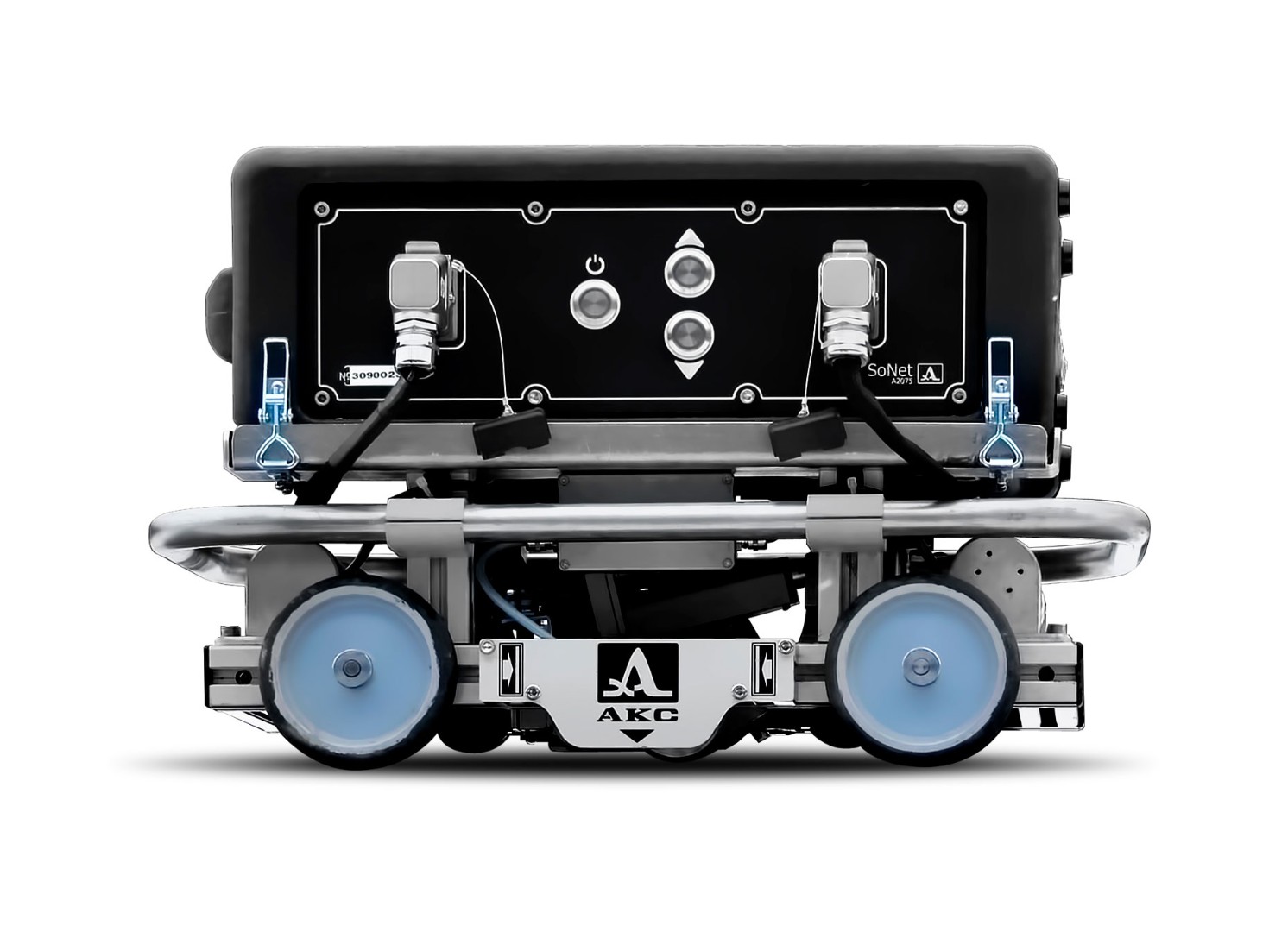

Ультразвуковой бесконтактный сканер-дефектоскоп «А2075 SoNet» предназначен для решения задачи автоматизированного поиска дефектов в стенках металлических труб диаметром от 720 мм до 1420 мм с толщиной стенки от 6 мм.

Основной областью его применения является работа в составе дефектоскопических комплексов, предназначенных для решения задачи диагностики газопроводов, нефтепроводов, продуктопроводов при выполнении работ по строительству или ремонту.

Особенности
- принцип работы устройства основан на волноводном эхо-импульсном методе контроля. Ультразвуковые колебания в металлическом теле трубы возбуждаются и принимаются бесконтактно (без применения контактной жидкости) с помощью электромагнитно-акустического (ЭМА) преобразователя.
- выявление в основном металле трубы стресс-коррозионных и коррозионных дефектов, выявление дефектов проката листов с указанием их количества, условных размеров и места расположения (координат).
- связь между ПК оператора и сканером-дефектоскопом осуществляется посредством Wi-Fi связи, что обеспечивает большую мобильность оператора и возможность дистанционного контроля.
- получение результатов контроля в режиме реального времени, что дает возможность принятия оперативного решения о назначении дополнительного контроля.
- непрерывное документирование результатов контроля в виде сканограммы трубы.
- возможность оперативного просмотра полученных сканограмм на дисплее ПК.
- постобработка сканограмм и регистрация результатов с указанием величины, местоположения, ориентации и типа дефекта.
- время подготовки сканера к работе составляет 3 минуты.
- возможность загрузки данных внутритрубной диагностики и приобщения их к отчету.
- блочная структура сканера-дефектоскопа позволяет обеспечить высокую ремонтопригодность и быструю замену блоков в полевых условиях одним оператором.
- сканер управляется одним и транспортируется двумя операторами, что обеспечивает высокую мобильность.
Возможности
- производительность сканирования составляет до 7 м/мин.
- высокая чувствительность позволяет обнаруживать КРН глубиной от 1 мм.
- Сканер работает на трубе после предварительной очистки газопровода от старой изоляции согласно ВСН 51-1-97 («Правила производства работ при капитальном ремонте магистральных газопроводов») и обеспечивает 100% повторяемость результатов.
- сканер-дефектоскоп обеспечивает более высокий процент выявляемости дефектов типа КРН и расслоений по сравнению с результатами ВТД.
- высокая надежность позволяет работать в диапазоне температур от минус 30° до плюс 50°С;

Комплектация

Наименование	Количество, шт.
Персональный компьютер (Блок компьютера)	1
Зарядное устройство для ПК с кабелем	1
Блок приемопередатчика (БПП)	1
Зарядное устройство блока аккумуляторов БПП с кабелем	1
Транспортная платформа	1
Блок ЭМАП	1
Транспортная упаковка для сканирующего устройства	1
Транспортная упаковка для БПП, ПК и ЗИП	1
Чехол для ПК	1
Паспорт	1
Руководство по эксплуатации	1
Методика проведения ультразвукового контроля основного металла тела труб газопроводов сканером-дефектоскопом ультразвуковым бесконтактным A2075 SoNet	1
Тестовый образец для A2075 SoNet	1

Сканер-дефектоскоп может быть укомплектован следующими дополнительными устройствами, оборудованием и документацией:

Аккумуляторный блок питания БПП;
Аккумулятор для ПК;
Индуктор ЭМАП.

Технические характеристики

Параметр	Значение
Установленная скорость ультразвука, м/с	3020
Рабочая частота, МГц	0,5
Диапазон перестройки калиброванного усилителя, дБ	0 - 40
Предел допускаемого значения основной абсолютной погрешности измерения координат дефектов по окружности трубы, мм, не более	±100
Предел допускаемого значения основной абсолютной погрешности измерения координат дефектов в направлении оси трубы, мм, не более	±20
Максимальная чувствительность приемника, мкВ, не менее	20
Погрешность измерения отношений амплитуд сигналов на входе приемника, дБ, не более	±1
Источники питания	Аккумуляторные блоки
Номинальное значение напряжения аккумуляторных блоков, В	12
Время непрерывной работы от аккумуляторных блоков при нормальных климатических условиях, ч, не менее	8
Габаритные размеры, мм	407х655х407
Масса, кг, не более	42
Средняя наработка на отказ, ч	30000
Средний срок службы, лет, не менее	4
Условия эксплуатации:
температура воздуха, ºC	от -40 до +50
относительная влажность воздуха при температуре плюс 35 °С, %, не выше	95

Видео

{youtube}QNya6VO-sYA{/youtube}
Документация
- Сертификат калибровки
- Сертификат соответствия
