Sonel Измеритель параметров электробезопасности электроустановок MPI-520

В наличии

• Задать вопрос
• Поделиться

• Описание

  Производитель:	Sonel, Польша
  Гарантия	3 года
  Номер в реестре СИ	44170-10

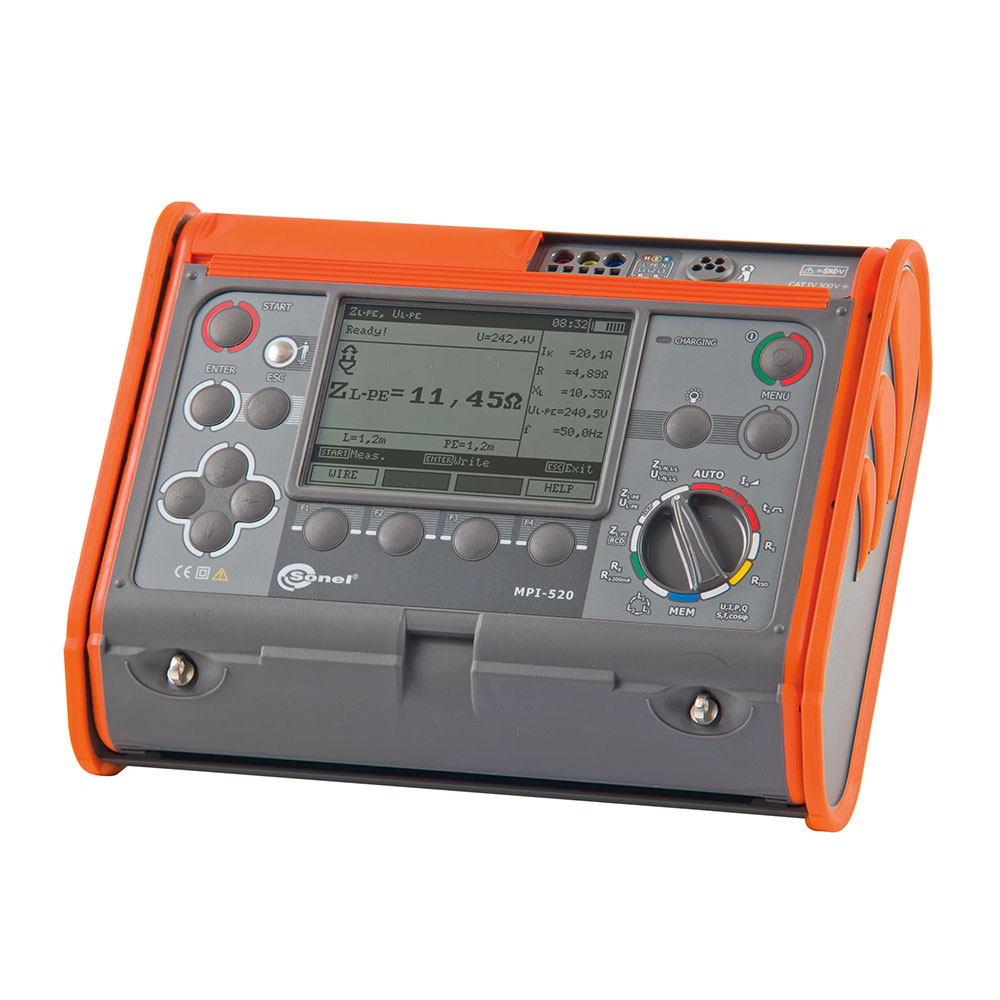

  MPI-520 – многофункциональный измерительный прибор. Применяется при приемо-сдаточных и периодических испытаниях электроустановок. Прибор совмещает в себе функциональные возможности серии MZC, MRP, MIC, TKF и MRU . MPI-520 – это электролаборатория в одном приборе. Расширенная стандартная комплектация включает все необходимое для качественного проведения работ в соответствии с нормативной документацией.

  Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

  Функциональные возможности измерителя MPI-520

  • Измерение в цепях «фаза-нуль», «фаза-защитный проводник», «фаза-фаза».
  • Измерение в цепи «фаза-защитный проводник» без срабатывания УЗО.
  • Вычисление ожидаемого тока короткого замыкания.
  • Измерение параметров устройств защитного отключения (УЗО) типа АС, А и B.
  • Измерение параметров УЗО общего типа, с выдержкой времени срабатывания (тип G) и селективных (тип S) с номинальными дифференциальными токами 10, 30, 100, 300, 500 и 1000 мА.
  • Измерение времени отключения УЗО при токах 0.5, 1, 2 и 5-ти кратных номинальному дифференциальному току.
  • Автоматический режим измерения параметров УЗО.
  • Измерение напряжения прикосновения относительно номинального дифференциального тока УЗО.
  • Измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,01 Ом.
  • Измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p).
  • Измерение напряжения помех.
  • Измерение сопротивления измерительных зондов.
  • Автоматический расчет дополнительной погрешности, вызванной сопротивлением измерительных зондов.
  • Измерение сопротивления изоляции напряжением до 1000 В: стандартные величины 50 В, 100 В, 250 В, 500 В, 1000 В.
  • Измерение сопротивления изоляции до 3 ГОм.
  • Измерение сопротивления изоляции с использованием адаптеров AutoISO-1000C.
  • Режим измерения напряжения, тока, активной, реактивной и полной мощности, cos φ (1 фаза).
  • Проверка последовательности чередования фаз.
  • Измерение напряжения переменного тока до 500 В.
  • Сохранение результатов измерений в память.
  • Передача данных на ПК по USB или с использованием беспроводного интерфейса OR-1.
  • Совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0.

• Комплектация

  №	Наименование	Количество
  1	Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» (WAADAWS03)	1 шт.
  2	Адаптер автомобильный (12 В) (WAPRZLAD12SAM)	1 шт.
  3	Аккумуляторная батарея NiMH SONEL-07 4,8V (WAAKU07)	1 шт.
  4	Зажим «Крокодил» изолированный жёлтый K02 (WAKROYE20K02)	1 шт.
  5	Зажим «Крокодил» изолированный красный K02 (WAKRORE20K02)	1 шт.
  6	Зарядное устройство для аккумуляторов Z7 (WAZASZ7)	1 шт.
  7	Зонд измерительный для забивки в грунт 30 см (WASONG30)	2 шт.
  8	Зонд острый с разъёмом «банан» голубой (WASONBUOGB1)	1 шт.
  9	Зонд острый с разъёмом «банан» красный (WASONREOGB1)	1 шт.
  10	Зонд острый с разъемом «банан» желтый (WASONYEOGB1)	1 шт.
  11	Кабель последовательного интерфейса USB (WAPRZUSB)	1 шт.
  12	Комплект ремней «Свободные руки» (WAPOZSZEKRU)	1 шт.
  13	Провод измерительный 1,2 м с разъемами «банан» голубой (WAPRZ1X2BUBB)	1 шт.
  14	Провод измерительный 1,2 м с разъемами «банан» желтый (WAPRZ1X2YEBB)	1 шт.
  15	Провод измерительный 1,2 м с разъемами «банан» красный (WAPRZ1X2REBB)	1 шт.
  16	Провод измерительный 25 м на катушке с разъемами «банан» красный (WAPRZ025REBBSZ)	1 шт.
  17	Провод измерительный 50 м на катушке с разъемами «банан» желтый (WAPRZ050YEBBSZ)	1 шт.
  18	Футляр L2 (WAFUTL2)	1 шт.

  Дополнительная комплектация измерителя MPI-520

  №	Наименование
  1	CK-1 Симулятор кабеля (WMRUСК1)
  2	Адаптер AGT-63P (WAADAAGT63P)
  3	Адаптер AGT-16C (WAADAAGT16C)
  4	Адаптер AGT-16P (WAADAAGT16P)
  5	Адаптер AGT-16T (WAADAAGT16T)
  6	Адаптер AGT-32C (WAADAAGT32C)
  7	Адаптер AGT-32P (WAADAAGT32P)
  8	Адаптер AGT-32T (WAADAAGT32T)
  9	Адаптер AutoISO-1000C (WAADAAISO10C)
  10	Адаптер для тестирования устройств защитного отключения (УЗО) TWR-1J (WAADATWR1J)
  11	Аккумуляторная батарея NiMH SONEL-07 4,8V (WAAKU07)
  12	Беспроводной интерфейс OR-1 (USB) (WAADAUSBOR1)
  13	Зажим «Крокодил» изолированный голубой K02 (WAKROBU20K02)
  14	Зажим специальный типа «струбцина» с разъемом «банан» (WAZACIMA1)
  15	Зонд измерительный для забивки в грунт 80 см (WASONG80)
  16	Зонд острый с разъемом «банан» складной SP-2M (WASONSP2M)
  17	Клещи измерительные C-3 (WACEGC3OKR)
  18	Комплект измерительных разъемов для фазных и нулевых шин AR-468 (WAADAR468RU)
  19	Отсек для батареек LR14 (WAPOJ1)
  20	Провод измерительный 10 м с разъемами «банан» красный (WAPRZ010REBB)
  21	Провод измерительный 20 м с разъемами «банан» красный (WAPRZ020REBB)
  22	Провод измерительный 25 м на катушке с разъёмами «банан» голубой (WAPRZ025BUBBSZ)
  23	Провод измерительный 5 м с разъемами «банан» красный (WAPRZ005REBB)
  24	Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0»
  25	Соединитель электрический - адаптер AC-16 (WAADAAC16)
  26	Футляр для двух зондов 80 см (WAFUTL3)

• Технические характеристики

  «е.м.р.» - единица младшего разряда.

  Измерение действующего значения напряжения переменного тока

  Диапазон	Разрешение	Погрешность основная
  0…299,9 В	0,1 В	± (2% U + 6 е.м.р.)
  300…500 В	1 В	± (2% U + 2 е.м.р.)

  • диапазон частоты 45…65 Гц.

  Измерение частоты

  Диапазон	Разрешение	Погрешность основная
  45,0…65,0 Гц	0,1 Гц	± (0,1% f + 1 е.м.р.)

  • диапазон напряжения: 50…500 В.

  Измерение переменного тока (True RMS)

  Диапазон	Разрешение	Погрешность основная *
  0,0…99,9 мА	0,1 мА	± (5% I + 3 е.м.р.)
  100…999 мА	1 мА	± (5% I +3 е.м.р.)
  1,00…9,99 A	0,01 A
  10,0…99,9 A	0,1 A
  100…400 A	1 A

  • номинальная частота сети fn: 50 Гц, 60 Гц.

  * - погрешность клещей учитывается отдельно.

  Измерение мощности активной (P), реактивной (Q), полной (S) и cos φ

  Диапазон [Вт], [ВА], [вар]	Разрешение [Вт], [ВА], [вар]	Погрешность основная *
  0,00…99,9	0,1	± (7% S + 3 е.м.р.)
  100…999	1
  1,00…9,99 к	0,01 к	± (7% S + 5 е.м.р.)
  10,0 к…99,9 к	0,1 к
  100 к…200 к	1 к

  • диапазон напряжения: 0…500 В;
  • диапазон тока: 0…400 A;
  • номинальная частота сети fn: 50 Гц, 60 Гц;
  • число фаз измеряемой цепи: 1;
  • диапазон отображения cos φ: 0,00..1,00 (разрешение 0,01).

  * - U: 50…500 В, I: 10 мA…400 A.

  Погрешность токоизмерительных клещей учитывается отдельно.

  Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L

  Измерение полного сопротивления петли Zs ГОСТ IEC 61557-3-2013

  Диапазон измерения согласно IEC 61557: 0,13...1999 Ом (для измерительного провода 1,2 м).

  Диапазон	Разрешение	Погрешность основная
  0...19,99 Ом	0,01 Ом	± (5% Zs + 3 е.м.р.)
  20,0...199,9 Ом	0,1 Ом
  200...1999 Ом	1 Ом

  • номинальное напряжение работы UnL-N / UnL-L: 110/190В, 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В;
  • рабочий диапазон напряжений: 95...270 В (для ZL-PE и ZL-n) или 95...440 В (для ZL-L);
  • номинальная частота сети fn: 50 Гц, 60 Гц;
  • рабочий диапазон частоты: 45...65 Гц;
  • максимальный ток (для 415 В): 41,5 А (10 мс).

  Измерение сопротивления петли короткого замыкания: активного Rs и реактивного Xs

  Диапазон	Разрешение	Погрешность основная
  0...19,99 Ом	0,01 Ом	± (5% Zs + 5 е.м.р.) от Zs

  • расчет и отображение для Zs< 20 Ом.

  Измерение ожидаемого тока короткого замыкания Ik

  Диапазон	Разрешение	Основная погрешность
  0,055…1,999 A	0,001 A	определяется по основной погрешности полного сопротивления петли короткого замыкания
  2,00…19,99 A	0,01 A
  20,0…199,9 A	0,1 A
  200…1999 A	1 A
  2,00…19,99 кA	0,01 кA
  20,0…40,0 кA	0,1 кA

  Измерение сопротивления петли короткого замыкания ZL-PE RCD (без отключения выключателя УЗО)

  Измерение сопротивления петли короткого замыкания Zs

  Диапазон измерения согласно IEC 61557: 0,50...1999 Ом (для измерительного провода 1,2 м).

  Диапазон отображения	Разрешение	Основная погрешность
  0…19,99 Ом	0,01 Ом	± (6% Zs+ 10 е.м.р.)
  20,0…199,9 Ом	0,1 Ом	± (6% Zs+ 5 е.м.р.)
  200…1999 Ом	1 Ом

  • не вызывает срабатывания выключателей УЗО с IΔn≥ 30 мA;
  • номинальное рабочее напряжение Un: 110 В, 115 В, 127 В, 220 В, 230 В, 240 В;
  • рабочий диапазон напряжений: 95…270 В;
  • номинальная частота сети fn: 50 Гц, 60 Гц;
  • рабочий диапазон частоты: 45…65 Гц;
  • контроль правильности соединения зажима PE при помощи электрода касания.

  Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs

  Диапазон отображения	Разрешение	Основная погрешность
  0..19,99 Ом	0,01 Ом	± (6% Zs+ 10 е.м.р.)

  • расчет и отображение для величины Zs < 20 Ом.

  Показания тока короткого замыкания Iк

  Диапазон отображения	Разрешение	Основная погрешность
  0,058…1,999 A	0,001 A	определяется по основной погрешности полного сопротивления петли короткого замыкания
  2,00…19,99 A	0,01 A
  20,0…199,9 A	0,1 A
  200…1999 A	1 A
  2,00…19,99 кA	0,01 кA
  20,0…40,0 кA	0,1 кA

  Измерение параметров отключения УЗО

  • Номинальное напряжение работы Un: 110 В, 115 В, 127 В, 220 В, 230 В, 240 В;
  • Рабочий диапазон напряжений: 95…270 В;
  • Номинальная частота сети fn: 50 Гц, 60 Гц;
  • Рабочий диапазон частоты: 45…65 Гц.

  Измерение времени отключения tAУЗО

  Тип выключателя	Установка кратности	Диапазон измерения	Разрешение	Основная погрешность
  Общего типа	0,5 IΔn	0..300 мс	1 мс	± (2% tA+ 2 е.м.р.)*
  	1 IΔn
  	2 IΔn	0…150 мс
  	5 IΔn	0…40 мс
  Селективный	0,5 IΔn	0..500 мс
  	1 IΔn
  	2 IΔn	0…200 мс
  	5 IΔn	0…150 мс

  * - для IΔn=10 мА и 0,5 IΔn основная погрешность (2% tA+ 3 е.м.р.).

  Измерение сопротивления защитного заземления RE

  Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
  10 мА	0,01...5,00 кОм	0,01 кОм	4 мА	0…+10% RE ± 8 е.м.р.
  30 мA	0,01...1,66 кОм		12 мА	0…+10% RE ± 5 е.м.р.
  100 мA	1...500 Ом	1 Ом	40 мA	0…+5% RE ± 5 е.м.р.
  300 мA	1...166 Ом		120 мA
  500 мA	1...100 Ом		200 мA
  1000 мA	1...50 Ом		400 мA

  Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току

  Диапазон	Разрешение	Номинальный ток	Основная погрешность
  0...9,9 В	0,1 В	0,4*IΔn	от 10% UB ± 5 е.м.р.
  10...99,9 В			от 15% UB

  Измерение тока отключения IA для синусоидального дифференциального тока

  Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
  10 мA	3,3...10,0 мA	0,1 мA	0,3 x IΔn...1,0 x IΔn	± 5% IΔn
  30 мA	9,0...30,0 мA
  100 мA	33...100 мA	1 мA
  300 мA	90...300 мA
  500 мA	150...500 мA
  1000 мA	330...1000 мA

  • допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;
  • время протекания тока измерения: макс. 3200 мс.

  Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6 мA

  Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
  10 мA	4,0...20,0 мA	0,1 мA	0,35 x IΔn...2,0 x IΔn	± 10% IΔn
  30 мA	12,0...30,0 мA		0,35 x IΔn...1,4 x IΔn	±10% IΔn
  100 мA	40...140 мA	1 мA
  300 мA	120...420 мA
  500 мA	200...700 мA

  • допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки;
  • время протекания тока измерения: макс. 3200 мс.

  Измерение тока отключения УЗО ( IA) для постоянного дифференциального тока

  Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
  10 мA	4,0...20,0 мA	0,1 мA	0,2 x IΔn...2,0 x IΔn	± 10% IΔn
  30 мA	12...60 мA	1 мA
  100 мA	40...200 мA
  300 мA	120...600 мA
  500 мA	200...1000 мA

  • возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки;
  • время протекания тока измерения: макс. 5040 мс.

  Измерение сопротивления заземляющего устройства ГОСТ IEC 61557-5-2013 ( RE)

  Измерение согласно PN-EN 61557-5: 0,5 Ом...1,99 кОм (для измерительного напряжения 50 В), 0,56 Ом...1,99 кОм (для измерительного напряжения 25 В).

  Диапазон	Разрешение	Основная погрешность
  0,00…9,99 Ом	0,01 Ом	± (2% RE+ 4 е.м.р.)
  10,0…99,9 Ом	0,1 Ом	± (2% RE+ 3 е.м.р.)
  100…999 Ом	1 Ом
  1,0…1,99 кОм	0,01 кОм

  • измерительное напряжение: 25 В или 50 В RMS;
  • измерительный ток: 20 мA, синусоидальный RMS 125 Гц (для fn=50 Гц) и 150 Гц (для fn=60 Гц);
  • блокирование измерения при напряжении помех UN>24 В;
  • максимальное напряжение помех (измерение) UNmax=100 В;
  • максимальное сопротивление вспомогательных зондов: 50 кОм.

  Измерение сопротивления вспомогательных зондов RH, RS

  Диапазон	Разрешение	Основная погрешность
  000…999 Ом	1 Ом	± (5% (RS+RE+RH) + 3 е.м.р.)
  1,00…9,99 кОм	0,01 кОм
  10,0…50,0 кОм	0,1 кОм

  Измерение напряжения помех

  Внутреннее сопротивление: около 100 кОм.

  Диапазон отображения	Разрешение	Основная погрешность
  0...100 В	1 В	± (2% U + 3 е.м.р.)

  Измерение переходных сопротивлений контактов и проводников током ±200 мA ГОСТ IEC 61557-4-2013

  Диапазон измерения согласно IEC 61557-4: 0,12...400 Ом.

  Диапазон	Разрешение	Основная погрешность
  0,00…19,99 Ом	0,01 Ом	± (2% R + 3 е.м.р.)
  20,0…199,9 Ом	0,1 Ом
  200…400 Ом	1 Ом

  • напряжение на открытых зажимах: 4…9 В;
  • исходящий ток при R < 2 Ом: мин. 200 мA;
  • компенсация сопротивления измерительных проаодников;
  • измерение двунаправленным током.

  Измерение активного сопротивления малым током

  Диапазон	Разрешение	Основная погрешность
  0,00…199,9 Ом	0,1 Ом	± (3% R + 3 е.м.р.)
  200…2000 Ом	1 Ом

  • напряжение на открытых зажимах: 4…9 В;
  • исходящий ток < 8 мA;
  • звуковой сигнал для измеряемого сопротивления < 30 Ом±50%;
  • компенсация сопротивления измерительных проводов.

  Измерение сопротивления изоляции ГОСТ IEC 61557-2-2013

  Диапазон измерения согласно PN-EN 61557-2:

  • для UN = 50 В: 50 кОм...250 МОм;
  • для UN = 100 В: 100 кОм...500 МОм;
  • для UN = 250 В: 250 кОм...1 ГОм;
  • для UN = 500 В: 500 кОм...2 ГОм;
  • для UN = 1000 В: 1 МОм...3 ГОм.

  Диапазон отображения для Un= 50 В	Разрешение	Основная погрешность
  0…1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.) [± (5% RISO+ 8 е.м.р.)]*
  2,00…19,99 MОм	0,01 MОм
  20,0…199,9 MОм	0,1 MОм
  200…250 MОм	1 MОм

  * - для адаптеров WS-03 и WS-04.

  Диапазон отображения для Un= 100 В	Разрешение	Основная погрешность
  0…1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.) [± (5% RISO+ 8 е.м.р.)]*
  2,00…19,99 MОм	0,01 MОм
  20,0…199,9 MОм	0,1 MОм
  200…500 MОм	1 MОм

  * - для адаптеров WS-03 и WS-04.

  Диапазон отображения для Un= 250 В	Разрешение	Основная погрешность
  0…1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.) [± (5% RISO+ 8 е.м.р.)]*
  2,00…19,9 MОм	0,01 MОм
  20,0…199,9 MОм	0,1 MОм
  200…999 MОм	1 MОм

  * - для адаптеров WS-03 и WS-04.

  Диапазон отображения для Un= 500 В	Разрешение	Основная погрешность
  0…1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.) [± (5% RISO+ 8 е.м.р.)]*
  2,00…19,99 MОм	0,01 MОм
  20,0…199,9 MОм	0,1 MОм
  200…999 MОм	1 MОм
  1,00…2,00 ГОм	0,01 ГОм	± (4% RISO+ 6 е.м.р.) [± (5% RISO+ 8 е.м.р.)]*

  * - для адаптеров WS-03 и WS-04.



  Диапазон отображения для Un= 1000 В	Разрешение	Основная погрешность
  0…1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.)
  2,00…19,99 MОм	0,01 MОм
  20,0…199,9 MОм	0,1 MОм
  200…999 MОм	1 MОм
  1,00…3,00 ГОм	0,01 ГОм	± (4% RISO+ 6 е.м.р.)

  • напряжения измерения: 50 В, 100 В, 250 В, 500, 1000 В;
  • погрешность формирования испытательного напряжения (R [Ом] ≥ 1000*Un [В]): - 0 + 10% от установленной величины;
  • обнаружение опасного напряжения перед началом измерения;
  • разряд емкости измеряемого объекта;
  • измерение сопротивления изоляции многожильных проводов (макс. 5) при помощи внешнего дополнительного приспособления;
  • измерение напряжения на разъемах +RISO, -RISO в диапазоне: 0..440 В;
  • измерительный ток < 2 мА.

  Последовательность фаз

  • Указания последовательности фаз: прямая, обратная;
  • Диапазон напряжений сети UL-L: 95…500 В (45…65 Гц);
  • Отображение величины линейных напряжений.

  Дополнительные характеристики измерителя MPI-520

  Параметр	Значение
  Класс изоляции	двойная согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013
  Категория безопасности	IV 300 В (III 600V) согласно ГОСТ IEC 61010-1-2014
  Степень защиты корпуса согласно ГОСТ 14254-2015	IP54
  Питание измерителя	пакет аккумуляторов NiMH SONEL 4,8 V или элементы питания щелочные LR14 (4 шт.)
  Температура хранения	-20…+70°C
  Температура рабочая	0…+50°C
  Время до самовыключения	120 секунд
  Количество измерений Z, RE или RCD (для щелочных батареек)	>3000 (2 измерения / минуту)
  Количество измерений RISO или RCONT (для щелочных батареек)	>2000
  Память результатов измерения	990 ячеек, 57500 результатов
  Интерфейс	USB
  Габариты ШxВxГ	288x222x75 мм
  Масса:	около 2,2 кг

• Варианты доставки

  1. Самовывоз

  • Свердловская область, г. Екатеринбург, ул. Щорса 7А, офис 19
  • пн-пт: с 9-00 до 18-00
