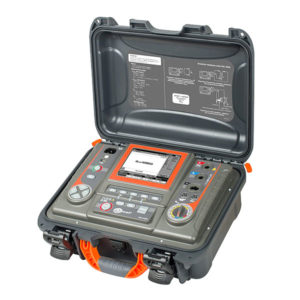

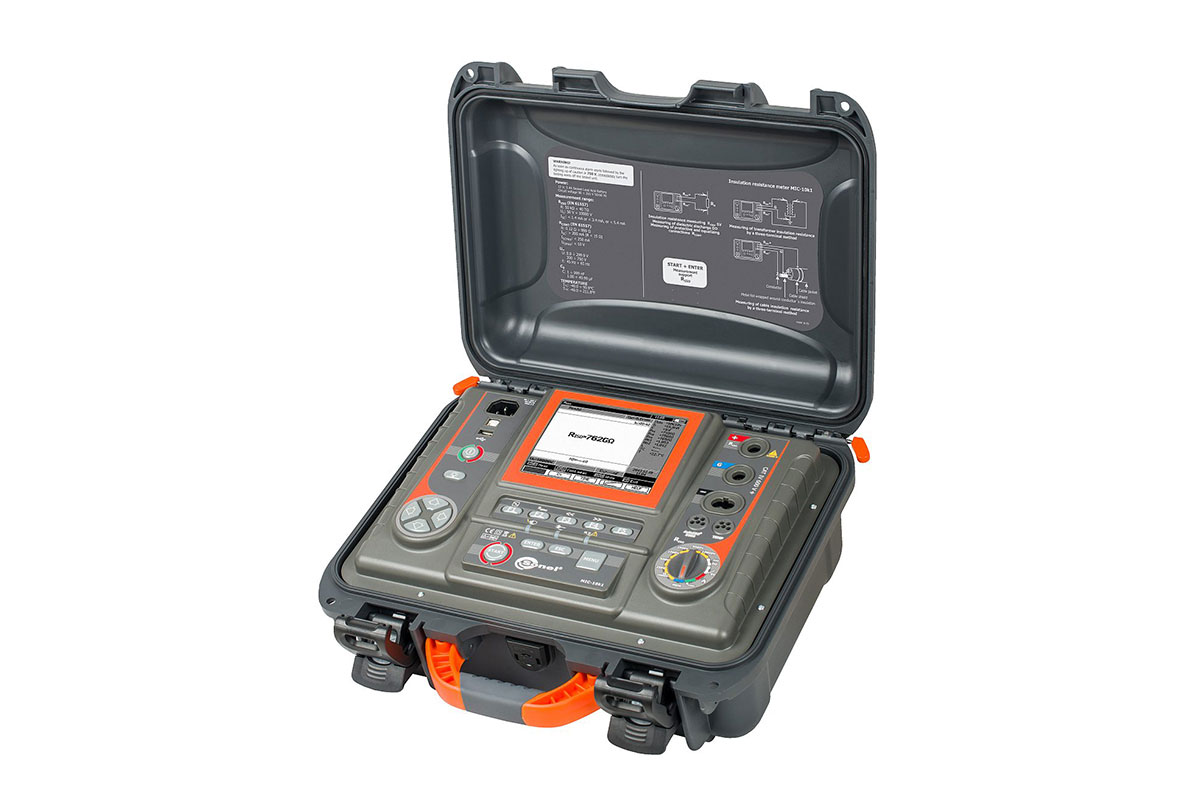

Sonel Измеритель параметров электроизоляции MIC-10k1

В наличии

Описание
Производитель: Sonel, Польша

Гарантия 3 год

Номер в реестре СИ 58907-20

MIC-10k1 – цифровой мегаомметр, предназначенный для испытания электрической прочности изоляции электроустановок систем электроснабжения, а также измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 10000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 40 ТОм. Установка трёх интервалов времени позволяет автоматически рассчитывать коэффициент абсорбции (увлажнённости), поляризации (старения) и коэффициент разряда диэлектрика. В процессе измерения сопротивления изоляции происходит измерение ёмкости. Электромагнитные помехи, благодаря встроенному цифровому фильтру, не влияют на результат измерений.

Входы RISO имеют электронную защиту от перегрузки (например, на случай подключения к цепи под напряжением) до 825 В в течение 60 секунд.

Исключительно полезным решением является функция «прожига» поврежденной изоляции объекта. Преобразователь мощностью около 60 Вт позволяет дожигать места повреждения кабеля и облегчает локализацию дефекта, например, используя метод рефлектометрии с помощью прибора TDR-410.

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

Функциональные возможности MIC-10k1
- измерение сопротивления изоляции до 40 ТОм;
- измерительное напряжение до 10 000 В: стандартные величины 250 В, 500 В, 1000 В, 2500 В, 5000 В, 10000 В или установка произвольной величины 50 В...1000 В с шагом 10 В, 1 кВ...5 кВ с шагом 25 В;
- вычисление коэффициентов абсорбции и поляризации: установка трех интервалов времени;
- установка времени измерения - до 99 мин 59 сек;
- измерительный ток – 1,2 мА, 3 мА или 6 мА;
- измерение сопротивления изоляции с использованием проводников длиной до 20 м;
- измерение многожильных кабелей с использованием адаптера AutoISO-5000 (измерительное напряжение до 5кВ);
- автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
- измерение емкости кабеля (в процессе измерения сопротивления изоляции);
- измерение сопротивления изоляции нарастающим ступенчатым напряжением (SV);
- измерение коэффициента разряда диэлектриков (DD);
- определения место повреждения (прожиг);
- защита от объекта измерения находящегося под напряжением;
- измерение температуры с использованием дополнительного зонда ST-1;
- усовершенствованный цифровой фильтр - для измерений в условиях сильных электромагнитных помех;
- измерение напряжения переменного и постоянного тока до 750 В;
- питание от встроенного аккумулятора или сети 90…260 В;
- отображение графиков на дисплее в процессе измерения;
- встроенная инновационная память результатов измерений с возможностью указания Заказчиков, наименований объектов и точек измерений;
- передача данных на ПК по USB, Bluetooth или с помощью записи на USB-флеш-накопитель;
- совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0.

Комплектация

№	Наименование	Количество
1	Кабель последовательного интерфейса USB	1 шт.
2	Кабель сетевой стандарта IEC С13	1 шт.
3	Провод измерительный 3 м с разъемом «банан» и зажимом «Крокодил» 15 кВ голубой	1 шт.
4	Провод измерительный 3 м с разъемом «банан» и зажимом «Крокодил» 15 кВ красный	1 шт.
5	Провод измерительный 3 м экранированный с разъемом «банан» и зажимом «Крокодил» 15 кВ черный	1 шт.
6	Футляр L4	1 шт.

Дополнительная комплектация

№	Наименование	Количество
1	Адаптер AutoISO-5000	1 шт.
2	Комплект измерительных разъемов для фазных и нулевых шин AR-468	1 шт.
3	Провод измерительный с разъемами «банан» 10 кВ голубой 10 м	1 шт.
4	Провод измерительный с разъемами «банан» 10 кВ голубой 20 м	1 шт.
5	Провод измерительный с разъемами «банан» 10 кВ голубой 3 м	1 шт.
6	Провод измерительный с разъемами «банан» 10 кВ голубой 5 м	1 шт.
7	Провод измерительный с разъемами «банан» 10 кВ красный 10 м	1 шт.
8	Провод измерительный с разъемами «банан» 10 кВ красный 20 м	1 шт.
9	Провод измерительный с разъемами «банан» 10 кВ красный 3 м	1 шт.
10	Провод измерительный с разъемами «банан» 10 кВ красный 5 м	1 шт.
11	Провод измерительный с разъемами «банан» экранированный 10 кВ черный 10 м	1 шт.
12	Провод измерительный с разъемами «банан» экранированный 10 кВ черный 20 м	1 шт.
13	Провод измерительный с разъемами «банан» экранированный 10 кВ черный 3 м	1 шт.
14	Провод измерительный с разъемами «банан» экранированный 10 кВ черный 5 м	1 шт.
15	Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0»	1 шт.
16	Температурный зонд ST-1	1 шт.
17	Футляр L7	1 шт.

Технические характеристики

окращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Измерение сопротивления электроизоляции RISO
Диапазон измерения согласно ГОСТ IEC 61557-2-2013 для UN = 10 кВ: от 10,0 МОм до 40,0 ТОм

Диапазон отображения	Разрешение	Основная погрешность
UISO = 5000 В
0,0...999 кОм	1 кОм	± (3 % и.в. + 10 е.м. р.)
1,00...9,99 МОм	0,01 МОм
10,0...99,9 МОм	0,1 МОм
100...999 МОм	1 МОм
1,00...9,99 ГОм	0,01 ГОм
10,0...99,9 ГОм	0,1 ГОм
100...999 ГОм	1 ГОм	± (3,5 % и.в. + 10 е.м. р.)
1,00…9,99 ТОм	0,01 TОм	± (7,5 % и.в. + 10 е.м. р.)
UISO = 10000 В (только для MIC-10k1)
10,0...19,9 ТОм	0,1 TОм	± (12,5 % и.в. + 10 е.м. р.)
20,0…40,0 ТОм	0,1 TОм	В РФ не нормируется

Пределы измерения сопротивления электроизоляции в зависимости от установленного измерительного напряжения

Напряжение UISO	Измерительный диапазон	Измерительный диапазон с адаптером AutoISO-5000
50 В	200 ГОм	20,0 ГОм
100 В	400 ГОм	40,0 ГОм
250 В	1,00 ТОм	100 ГОм
500 В	2,00 ТОм	200 ГОм
1000 В	4,00 ТОм	400 ГОм
2500 В	10,00 ТОм	400 ГОм
5000 В	20,0 ТОм	400 ГОм
10 000 В	40,0 ТОм	-

Измерение сопротивления электроизоляции нарастающим напряжением (SV)

Напряжение UISO	Шаг напряжения
50…1000 В	25 В
1000…5000 В	50 В
5000…10000 В	50 В

Измерение напряжения постоянного и переменного тока

Диапазон отображения	Разрешение	Основная погрешность
0...29,9 В	0,1 В	± (2 % и.в. + 20 е.м.р.)
30,0...299,9 В	0,1 В	± (2 % и.в. + 6 е.м.р.)
300...750 В	1 В	± (2 % и.в. + 2 е.м.р.)

Диапазон частот: от 45 Гц до 65 Гц

Измерение емкости

Диапазон отображения	Разрешение	Основная погрешность
1...999 нФ	1 нФ	± (5 % и.в. + 5 е.м.р.)
1,00...49,99 мкФ	0,01 мкФ	± (5 % и.в. + 5 е.м.р.)

Измерение ёмкости только во время измерения RISO (во время разрядки объекта);
Основная погрешность не будет превышена при измерении ёмкости, соединенной параллельно сопротивлению величиной более 10 МОм;
Для измерительных напряжений меньших 100 В, погрешность измерения ёмкости не установлена;
Длина кабеля L рассчитывается как C/Cx, погрешность измерения зависит от диапазона измерения;
Постоянная времени TC рассчитывается как RISO × C, погрешность измерения зависит от диапазона измерения.

Измерение температуры окружающей среды

Диапазон отображения	Разрешение	Основная погрешность
- 40...+99,9 °С	1 °С	± (3 % и.в. + 8 е.м.р.) В РФ не нормируется

Дополнительные технические характеристики
Класс изоляции	двойная, согласно Двойная согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013
Категория безопасности	IV 600 В (III 1000 В) согласно ГОСТ IEC 61010-1-2014
Степень защиты корпуса согласно EN 60529	ГОСТ 14254-2015, IP54
Питание измерителя	Литий-ионный аккумулятор (Li-Ion) 14.8 V 5.3 Ah
Температура хранения	–25...+70 °C
Температура рабочая	-20..+50 °C
Относительная влажность	20...90 %
Высота	До 3000 м
Питание зарядного устройства	Электросеть 90..260 В / 50..60 Гц
Дисплей	ЖК, графический 5,6"
Интерфейс	USB или Bluetooth®
Габаритные размеры	390×308×172
Масса измерителя	около 7 кг
