Sonel TC-20 — измеритель параметров петли короткого замыкания

В наличии

Описание
Производитель: Sonel, Польша

Гарантия 3 года

Номер в реестре СИ 68153-17

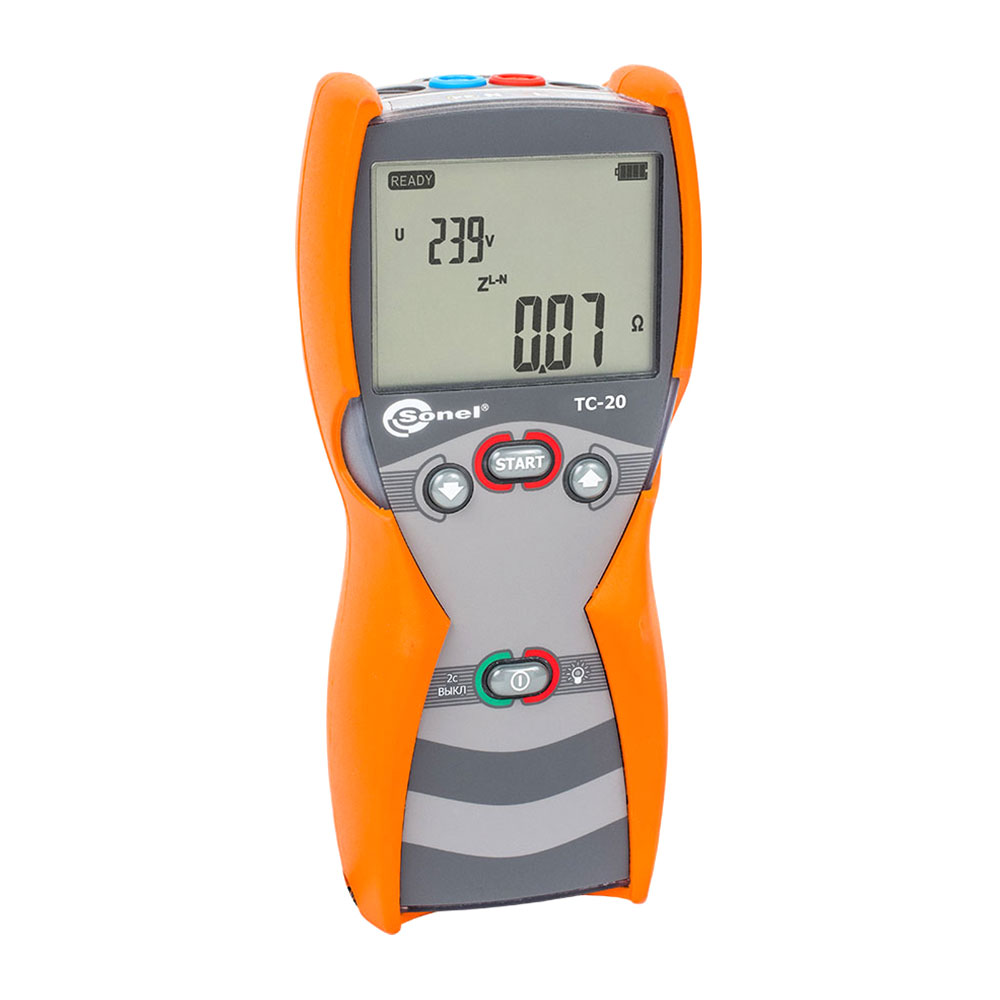

Измеритель параметров петли короткого замыкания ТС-20 предназначен в первую очередь для проверки согласования параметров цепи "фаза - нуль" с характеристиками аппаратов защиты и проверки непрерывности защитных проводников.

Прибор внесён в Государственный реестр средств измерений и поставляется с поверкой. Результаты измерений могут быть отражены в Протоколах сертификационных, приёмо-сдаточных и периодических испытаний в электроустановках.

Измеритель ТС-20 применяется также при наладке и эксплуатационном контроле состояния сетей электропитания жилых домов, офисов и производственных объектов.

Функциональные возможности измерителя TC-20
- Измерение действующего значения фазного и линейного напряжения переменного тока частотой 45 - 65 Гц.
- Измерение в сетях с номинальным напряжением 220/380 В, 230/400 В, 240/415 В.
- Измерение полного сопротивления цепи «фаза - нуль рабочий», «фаза - нуль защитный», «фаза - фаза» без отключения источника питания.
- Расчёт ожидаемого тока короткого замыкания.
- Оценку сопротивления заземляющих устройств.
Для выполнения вышеуказанных задач измеритель имеет:
- возможность выбора Пользователем номинального напряжения 220/380 В, 230/400 В или 240/415 В;
- функцию автоматического вычисления ожидаемого тока короткого замыкания на основании измеренного полного сопротивления петли и номинального напряжения электроустановки;
- функцию автоматического определения номинального фазного или линейного напряжения при вычислении ожидаемого тока короткого замыкания;
- функцию автоматического выбора диапазона измерения;
- возможность изменения длины измерительных проводов без необходимости калибровки прибора;
- функцию автоматической компенсации сопротивления измерительных проводов;
- сохранение последнего результата измерения; защиту от перегрева (индикатор высокой температуры);
- контроль заряда элементов питания в режиме реального времени;
- подсветку дисплея;
- автоматическое выключение неиспользуемого прибора через заданный интервал времени (300 с, 600 с, 900 с) - экономия энергии элементов питания (AUTO-OFF).
Прибор может быть эффективно использован
- Электросетевыми компаниями (при техническом обслуживании электроустановок).
- Службами эксплуатации электрических сетей в нефтегазодобывающих компаниях, в управляющих компаниях ЖКХ, на промышленных предприятиях.
- Строительными и монтажными организациями, при производстве электромонтажных работ.
- Организациями надзора и контроля в электрических сетях и электроустановках потребителей.
- Электроизмерительными лабораториями.
Результаты измерений помогут решить следующие вопросы
- Какое значение ожидаемого тока короткого замыкания использовать при выборе аппарата защиты от сверхтоков?
- Правильно ли выбраны номинал и время-токовая характеристика существующего автоматического выключателя или плавкого предохранителя?
- Какой характер исследуемой цепи - емкостной или индуктивный?
- Есть ли ошибки электромонтажа?

Комплектация

№	Наименование	Количество
1	Зажим «Крокодил» изолированный красный K02 (WAKRORE20K02)	1 шт.
2	Зонд острый с разъёмом «банан» голубой (WASONBUOGB1)	1 шт.
3	Зонд острый с разъёмом «банан» красный (WASONREOGB1)	1 шт.
4	Крепеж «Свободные руки» (WAPOZUCH1)	1 шт.
5	Провод измерительный 1,2 м с разъемами «банан» голубой (WAPRZ1X2BUBB)	1 шт.
6	Провод измерительный 1,2 м с разъемами «банан» красный (WAPRZ1X2REBB)	1 шт.
7	Ремень для переноски прибора M1 (WAPOZSZE4)	1 шт.
8	Футляр M10	1 шт.

Дополнительная комплектация измерителя TC-20

№	Наименование
1	Адаптер AGT-63P (WAADAAGT63P)
2	Адаптер AGT-16C (WAADAAGT16C)
3	Адаптер AGT-16P (WAADAAGT16P)
4	Адаптер AGT-16T (WAADAAGT16T)
5	Адаптер AGT-32C (WAADAAGT32C)
6	Адаптер AGT-32P (WAADAAGT32P)
7	Адаптер AGT-32T (WAADAAGT32T)
8	Зонд острый с разъемом «банан» желтый (WASONYEOGB1)
9	Зонд острый с разъемом «банан» складной SP-2M (WASONSP2M)
10	Комплект измерительных разъемов для фазных и нулевых шин AR-468 (WAADAR468RU)
11	Провод измерительный 10 м с разъемами «банан» красный (WAPRZ010REBB)
12	Провод измерительный 20 м с разъемами «банан» красный (WAPRZ020REBB)
13	Провод измерительный 5 м с разъемами «банан» красный (WAPRZ005REBB)

Технические характеристики

Сокращение "е.м.р." в определении основной погрешности означает "единица младшего разряда".
Сокращение "и.в." в определении основной погрешности означает "измеренная величина".

Измерение напряжения переменного тока

Диапазон	Разрешение	Основная погрешность
0...440 В	1 В	±(2,5% и.в. + 3 е.м.р.)

Измерение параметров петли короткого замыкания Z_L-PE, Z_L-N, Z_L-L

Измерение полного сопротивления петли короткого замыкания Z_S

Диапазон измерения согласно ГОСТ IEC 61557-3-2013.

Измерительный провод	Диапазон измерения Z_s
1,2 м	0,24...200 Ом
5 м	0,26...200 Ом
10 м	0,28...200 Ом
20 м	0,35...200 Ом

Диапазон измерения Z_S

Диапазон	Разрешение	Основная погрешность
0...19,99 Ом	0,01 Ом	±(2,5% и.в. + 5 е.м.р.)
20,0...99,99 Ом	0,1 Ом	±(2,5% и.в. + 3 е.м.р.)
100...200 Ом	1 Ом	±(3% и.в. + 5 е.м.р.)

номинальные рабочие напряжения U_nL-N/U_nL-L: 220/380 В, 230/400 В, 240/415 В;
диапазон рабочего напряжения: 198…264 В (для Z_L-PE и Z_L-N) и 342…440 В (для Z_L-L);
номинальная частота сети f_n: 50 Гц, 60 Гц;
диапазон рабочих частот: 45…65 Гц;
максимальный ток измерения: 15,3 A для 230 В (10 мс) и 26,7 A для 400 В (10 мс).

Измерение активного R_S и реактивного X_S сопротивления петли короткого замыкания

Диапазон	Разрешение	Основная погрешность
0..9,99 Ом	0,01 Ом	±(5% и.в. + 5 е.м.р.) значения Z_S

рассчитывается и отображается для Z_S <10 Ом.

Ток короткого замыкания петли I_K

Диапазон измерения I_K согласно ГОСТ IEC 61557-3-2013 рассчитывается на основании Z_S.

Диапазон	Разрешение	Основная погрешность
1,15…9,99 A	0,01 A	рассчитывается на основе погрешности полного сопротивления петли короткого замыкания Z_S
10,0...99,9 A	0,1 A
100...999 A	1 A
1,00...9,99 кA	0,01 кA
10,0…40,0 кA	0,1 кA

Дополнительные характеристики измерителя TC-20

Изделие соответствует требованиям по электромагнитной совместимости Техническому Регламенту Таможенного Союза ТР ТС 020/2011.

Параметр	Значение
Класс изоляции	двойная, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013
Категория безопасности монтажа измерителя	CAT III 300 В
Степень защиты корпуса измерителя в соответствии с ГОСТ 14254-2015	IP67
Изделие соответствует требованиям по электромагнитной совместимости стандартам	ГОСТ Р 51522.1-2011
Питание измерителя	4 алкалиновых элемента 1,5 В AA LR6 или 4 аккумулятора NiMH AA
Габаритные размеры измерителя (длина x ширина x глубина)	220x98x58 мм
Масса прибора с комплектом батареек	примерно 509 г
Рабочая температура	-20...+50°C
Температура хранения	-20...+70°C
Температура при калибровке	+23 ± 2°C
Влажность при калибровке	40...60%
Влажность при эксплуатации	20...80%
Высота над уровнем моря	< 3000 м
Время до автоматического выключения Auto-OFF	на выбор 300, 600 или 900 секунд
Количество измерений Z_s на аккумуляторах	>5000 (2 измерения в минуту)
Дисплей	сегментный ЖКИ
