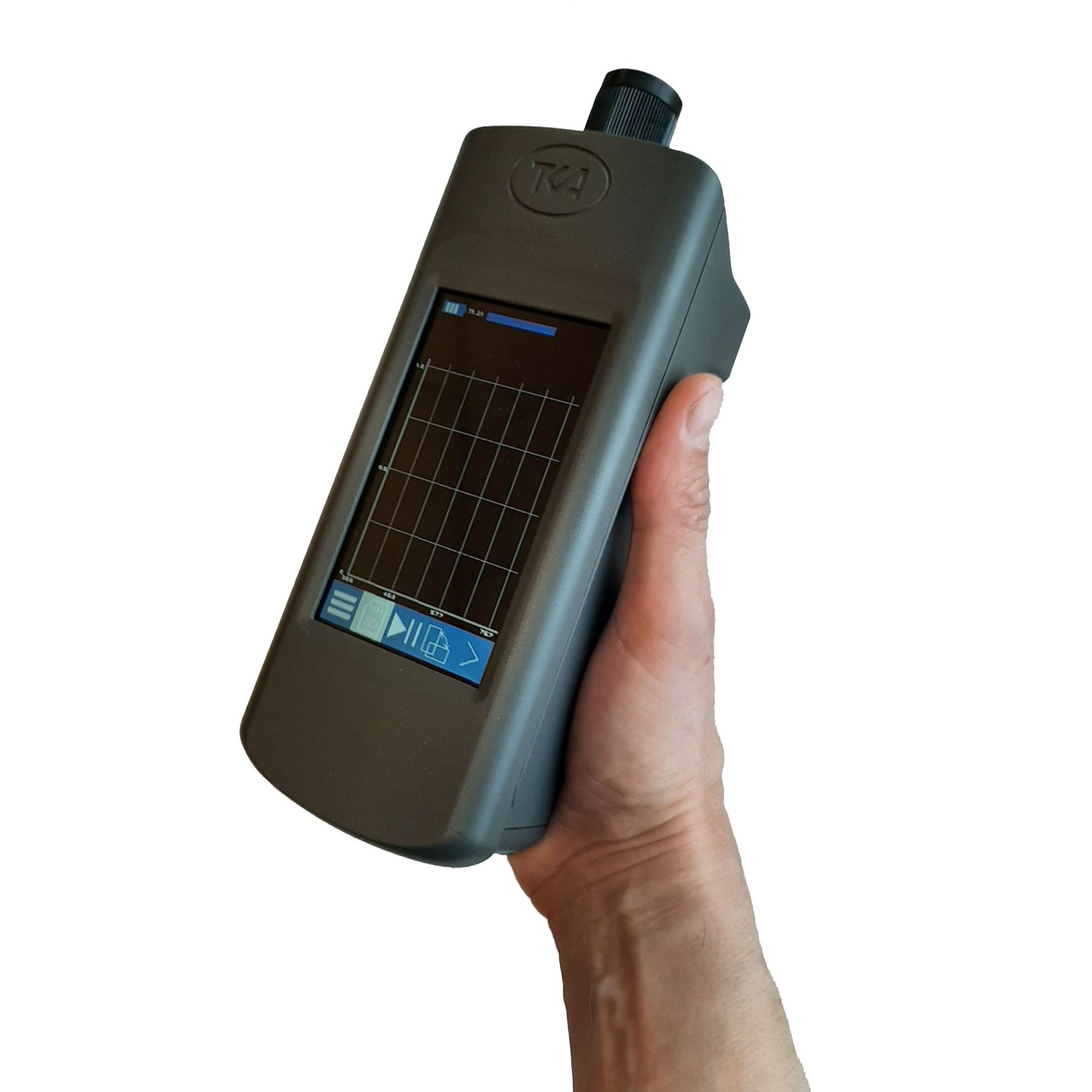

Спектрорадиометр «ТКА-Спектр»

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Освещённость	от 10 до 20 000 лк в видимой области спектра
  Яркость	от 10 до 20 000 кд/м²
  Диапазон измерений освещённости в видимой области спектра	100 ÷ 150 000 лк
  Диапазон измерений яркости	10 ÷ 25 000 кд/м²
  Пределы допускаемой основной относительной погрешности измерения освещённости и яркости	± 10,0 %
  Диапазон измерения координат цветности y	0,005 – 0,834
  Абсолютная погрешность координат цветности для других источников	±0,02
  Диапазон измерения коррелированной цветовой температуры	2000 – 10000 К
  Пределы допустимой абсолютной погрешности измерения общего индекса цветопередачи Ra	± 1,0 %
  Абсолютная погрешность измерения коррелированной цветовой температуры	± 250 К
  Диапазон измерений общего индекса цветопередачи Ra	1,0 ÷ 100,0 %
  Абсолютная погрешность измерения общего индекса цветопередачи Ra	± 1,0 %
  Спектральный диапазон	390÷760 нм
  Режим измерений	Единичный
  Время экспозиции сигнала	0,007 ÷ 4 сек
  Угол измерения	2° или 180° (насадка)
  Минимальный диаметр фотометрируемого участка	15 мм
  ФАР яркость в диапазоне 400 ÷ 700 нм	0,1 ÷ 400 мкмоль/(м²·с·ср)
  ФАР облучённость в диапазоне 400 ÷ 700 нм	1,0 ÷ 2000 мкмоль/(м²·с)
  Спектральная плотность энергетической освещённости	1,0·10⁻² ÷ 10,0 Вт/(м²·нм)
  Энергетическая яркость непрерывного излучения	1,0·10⁻³ ÷ 200 Вт/(м²·ср)
  Энергетическая освещённость непрерывного излучения	1,0·10⁻² ÷ 1000 Вт/м²
  Резьбовой разъём для крепления на штативе ОЭБ	1/4″
  Ресурс аккумуляторной батареи 3,7В без подзарядки	20 ч
  Цветной сенсорный экран	4,3 дюйма
  Ресурс аккумуляторной батареи 3,7 В без подзарядки	20 ч
  Температура окружающего воздуха	от 0 до +40 °С
  Относительная влажность воздуха при +25 °С	не более 98 %
  Диапазон атмосферного давления	80 ÷ 110 кПа

• Описание

  • Поставляется с калибровкой
  • Освещённость: от 10 до 20 000 лк в видимой области спектра
  • Яркость: от 10 до 20 000 кд/м²
  • Координаты цветности самосветящихся объектов
  • Коррелированная цветовая температура белых источников света
  • Индекс цветопередачи Ra, CRI и CQS
  • ФАР: яркость и облучённость в диапазоне 400–700 нм
  • СПЭЯ и СПЭО в диапазоне 390–760 нм
  • Энергетическая яркость и освещённость в диапазоне 390–760 нм
  • Вывод информации на порт USB и Bluetooth
  • Карта памяти microSD, опция
  • Цветной сенсорный экран 4,3 дюйма
  • Условия эксплуатации: от 0 до +40 °С
  • ТУ 26.51.53-005-16796024-2020

  В корпус прибора встроен полихроматор: входное оптическое излучение, формируемое на входной щели, разлагается в спектр на вогнутой дифракционной решетке и фокусируется на диодной линейке, с которой снимается сигнал для последующей обработки и вычисления измеряемых параметров. Прибор с линейным детектором с фиксированным положением дифракционной решетки не имеет движущихся частей, что позволяет одновременно регистрировать относительно широкую видимую область спектра с построением изображения. Эффективная опорная плоскость измерений освещенности совпадает с передней плоскостью косинусной насадки. Поле зрения измерений яркости составляет 2,0°.

  Основные технические данные и характеристики.

  Вычисляемые параметры. Взвешенная энергетическая яркость синего света L B и опасности ожога L R; взвешенная энергетическая освещённость синего света E B и опасности ожога E R; координаты цветности в системе МКО 1964 (x,y) и МКО 1976 (u’, v’); координаты в цветовом пространстве L*a*b*; доминантная длина волны; индексы цветопередачи самосветящихся объектов CRI, CQS и TM-30-18 в ПО; различие между яркостями в условиях сумеречного и дневного зрения S/P.

  Устройство и работа. В мировой практике было принято соглашение, которое позволяет определить и измерить ФАР облучённость как падающий квантовый поток в диапазоне от 400 до 700 нм без привлечения экспериментальных реакций растений. Для количественного перехода от единиц энергетической мощности к единицам световой мощности используется стандартное выражение.

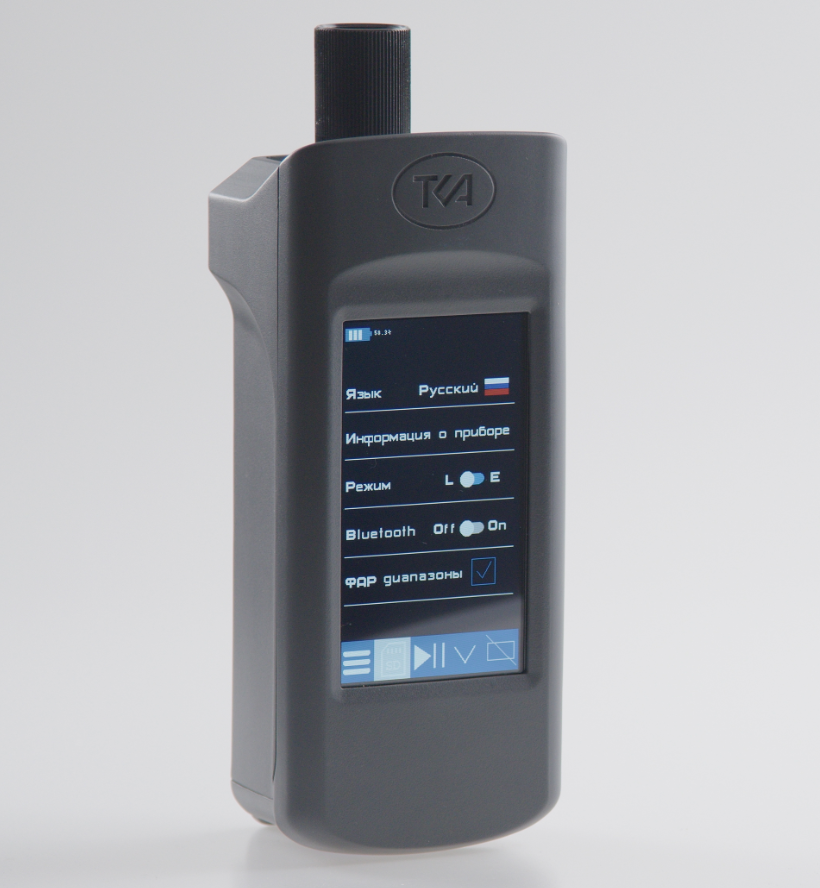

  Конструктивно спектрорадиометр выполнен в виде единого блока. На передней торцевой крышке корпуса расположен объектив, угол зрения 2 градуса в режиме «Яркость».

  Дополнительно прибор комплектуется косинусным корректором. Апертура косинусного корректора составляет 180 градусов и позволяет исключить ряд проблем оптико-геометрического согласования в режиме «Освещённость». Предусмотрены прямые измерения в двух режимах.

  Благодаря отбору используемых функций и выводимых параметров удалось минимизировать количество меню и экранов. Размер выводимых символов позволяет считывать показания прибора до одного метра.

  Программное обеспечение. Интерфейсная часть ПО (freeware) TKA_Spectr4 (@ M’ Windows) служит для отображения принимаемых данных в табличном и графическом виде и сохранения результатов измерений.

  Выбор режима измерения яркости или освещённости и соответствующих единиц осуществляется на стороне прибора. В программе отображаются данные в выбранном прибором режиме.

  Для ФАР-измерений возможен выбор единиц измерения из выпадающего списка. На вкладке «Цветовые диаграммы» координаты цвета и цветности отображаются в выбранной цветовой системе вне зависимости от той, что выбрана в приборе.

  На вкладке «Цветопередача» можно измерить и посмотреть индексы цветопередачи CRI, CQS и TM-30. Данные можно сохранить в текстовом формате.

  Скриншоты из программы. Скриншот из программы. «ТКА-Спектр» — рабочие экраны. Главное окно ПО TKA_Spectr4.

• Документы

  • Выписка из реестра Российской промышленной продукции
  • Сертификат о происхождении товара форма СТ-1
  • Руководство по эксплуатации ЮСУК.73.0001-01 РЭ
  • Декларация о соответствии до 28.05.2028
  • TKA-Spectr4 Краткое руководство

• Применение

  Приборы предназначены для измерений освещенности или яркости, радиометрических (СПЭЯ, СПЭО) и колориметрических (координаты цветности, коррелированная цветовая температура, индексы цветопередачи) характеристик самосветящихся объектов в видимой области спектра с последующей обработкой, записью и распечаткой полученной информации в графическом и цифровом виде.

  Исследования спектрального состава по длинам волн электромагнитных излучений в видимой области спектра, нахождения спектральных характеристик излучателей и объектов, взаимодействовавших с излучением, а также для спектрального анализа и фотометрирования.

  Оперативный контроль при техническом обслуживании светотехнических приборов.

  Расчёт квантовой эффективности (плотности фотосинтетического фотонного потока) в условиях интенсивной светокультуры. Контроль интенсивности освещения: измерение PPFD помогает регулировать интенсивность света, чтобы избежать недостаточного или избыточного освещения.

• Комплектация

  • Спектрорадиометр «ТКА-Спектр»
  • Косинусная насадка
  • Адаптер питания с USB-выходом
  • Кабель USB 2.0 A / USB Type-C для передачи данных и зарядки аккумулятора
  • Носитель информации с программным обеспечением (USB-флеш-накопитель)
  • Руководство по эксплуатации
  • Паспорт
  • Кейс для транспортировки и хранения
  • Транспортная тара
