Описание

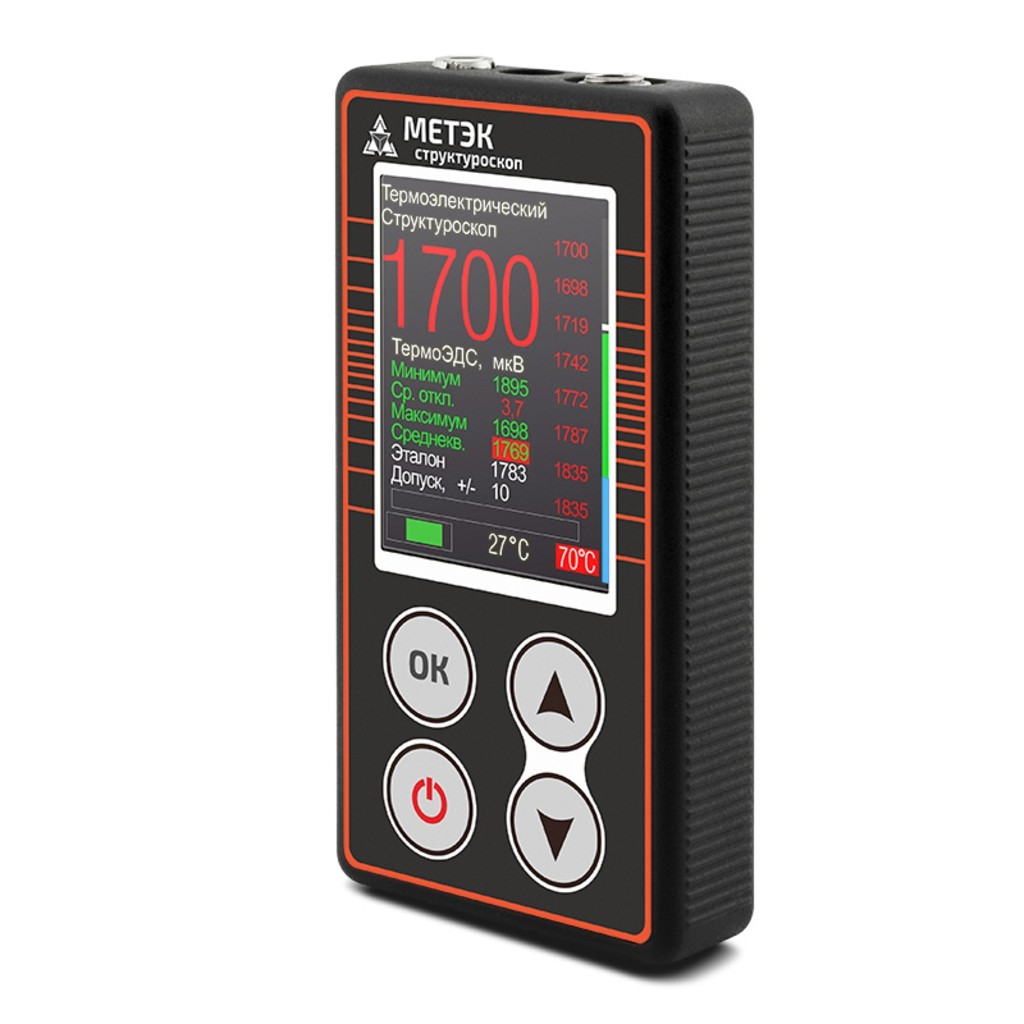

Для сортировки сплавов по маркам отлично подойдет структуроскоп МЕТЭК. Это многофункциональный и современный прибор, который способен справиться со множеством самых сложных задач. С его помощью возможно определить процентное содержание компонента в сплаве, детально исследовать структуру изделия, провести толщинометрию покрытий из металлов. Результаты отличаются минимальными погрешностями, что гарантирует высокую достоверность структуроскопии и толщинометрии.
Структуроскоп МЕТЭК был разработан настоящими профессионалами своего дела, которые стремились создать прочный и современный прибор, оснащенный всем необходимым для полноценного неразрушающего контроля. Устройство автоматически распознает новое измерение и обладает функционалом, позволяющим провести комплексную цифровую обработку полученных результатов. Измеритель оснащен крупным LCD-дисплеем, на котором может быть отображено как текущее, так и среднее значение, а также восемь последних измерений. Для оператора также доступна дополнительная функция – анализ однородности результатов.
Представленная модель – это наилучшее сочетание цены и качества. Развитый функционал, расширенные возможности, прочное исполнение и удобство в использовании делают его незаменимым помощником при проведении структуроскопии материалов. Обратите внимание, что в ходе работы с этим устройством будет существенно снижена тепловая нагрузка на руки оператора. Структуроскоп МЕТЭК компактен и портативен, что позволяет его применять для экспресс-контроля деталей без ограничения по размерам. Необходимость в их извлечении из изделия полностью отсутствует. В среднем на одно измерение уходит не более 6 секунд, а весит прибор чуть больше двухсот грамм. Может непрерывно эксплуатироваться без необходимости в подзарядке на протяжении двух часов.
Основное назначение:
- Сортировка сплавов по маркам
- Определение процентного содержания компонента в сплаве
- Определение структуры материала
- Измерение толщины металлических покрытий
Измерительная погрешность для первого и второго пунктов ±20мкВ, для третьего и четвертого ±5мкВ. Т.е. минимальная погрешность, необходимая для структуроскопии и толщинометрии.
Преимущества:
- Автоматическое определение каждого нового измерения
- Информативный LCD-дисплей (отображение текущего, среднего и последних 8 измерений)
- Контроль температуры горячего электрода и образца
- Автоматическая цифровая обработка полученных результатов
- Анализ однородности результатов
- Сигнализация отклонения от эталонного образца
- Снижена тепловая нагрузка на руки оператора
- Горячий электрод из износостойкого и коррозионностойкого материала
- Экспресс-контроль деталей любых размеров без извлечения из изделия
- Прибор поставляется с сертификатом о калибровке (дополнительно)
Сравнительная таблица структуроскопа МЕТЭК с аналогами на рынке НК
|
Метэк |
Тамис |
ТЭС-364М |
Прибор металлиста ПМ-641 |
|
|
Метрологические документы (ТУ, свидетельство Госреестра СИ) |
ТУ, методика калибровки по ГОСТ Р 8.879-2014. Сертификат о калибровке |
ТУ, соответствие ТУ подтверждается сертификатом добровольной сертификации. Не является средством измерения |
ТУ производителя. Госреестр СИ (до 01.01.2012 г.) |
Отсутствует |
|
Сферы применения |
||||
|
Сортировки сплавов по маркам |
+ |
+ |
+ |
+ |
|
Определение структурной неоднородности |
+ |
— |
+ |
— |
|
Определение процентного содержания компонента в сплаве |
+ |
— |
+ |
— |
|
Определение толщины металлического покрытия |
+ |
— |
+ |
— |
|
Погрешность |
5мкВ |
20 мкВ |
5мкВ |
20 мкВ |
|
Время готовности к работе, не более |
2 мин |
10 мин |
2 мин |
10 мин |
|
Термостабилизация датчика |
+ |
— |
+ |
— |
|
Компенсация силы нажатия |
+ |
— |
+ |
— |
|
Материал электрода |
Коррозионностойкий вольфрам |
Коррозионно не стойкая медь |
Коррозионностойкий молибден |
Коррозионно не стойкая медь |
|
Необходимость зачистки электрода |
— |
+ |
— |
+ |
|
Функции измерений и обработки результатов |
||||
|
Режим сравнения с эталоном |
+ |
+ |
+ |
— |
|
Возможность изменения порога сигнализации |
+ |
— |
+ |
— |
|
Математический анализ серии измерений |
+ |
— |
+ |
— |
|
Определение максимального и минимального среднеквадратичного значения |
+ |
— |
+ |
— |
|
Расчет величины разброса в пределах серии измерений |
+ |
— |
+ |
— |
|
Индикация в виде марки сплава |
+ |
— |
+ |
— |
|
Возможность редактирования списка сплавов |
+ |
— |
+ |
— |
|
Возможность создания пользовательских шкал |
+ |
— |
+ |
— |
|
Экран |
LCD TFT цветной 2,8” |
LCD монохромный 2-х строчный |
LCD цветной 2” |
Сегментный монохромный |
|
Питание |
Питание от сети 220В, встроенный АКБ 1800мАч, на 3 часа непрерывной работы |
Питание от сети 220В, АКБ поставляется дополнительно |
Питание от сети 220В, АКБ поставляется дополнительно. |
Питание от сети 220В, АКБ поставляется дополнительно |
Комплектация
- Электронный блок — 1 шт.
- Сетевой блок питания — 1 шт.
- Датчик с горячим и холодным электродами — 1 шт.
- Паспорт (руководство по эксплуатации) — 1 шт.
- Контрольный образец напряжения — 1 шт.
- Кейс (сумка) для транспортировки — 1 шт.
Дополнительно:
- Сертификат о калибровке
Технические характеристики
| Напряжение питания от сети переменного тока | 220 В,50 Гц |
| Потребляемая мощность, не более | 7,5 Вт |
| Готовность к работе, не более | 2 мин |
| Время анализа одного образца, не более | 6 сек |
| Локальность контролируемого участка | 0,5 мм |
| Температура горячего электрода, не менее | 40 град |
| Температура горячего электрода, не более | 90 град |
| Время непрерывной работы от аккумулятора, не менее | 2 ч |
| Габаритные размеры | 130 х 66 х 24 мм |
| Масса без блока питания | 0,25 кг |
