Тепловизионный комплекс Термограмма-Панорама

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон температуры	-40°С — +300°С
  Спектральный диапазон, нм	3,5 — 5 мкм
  Пространственное разрешение	480, 640, 640 x 480
  Диапазон рабочих температур	-40°С — +60°С
  Порог температурной чувствительности	0.02, 0.05
  Погрешность измерения температуры, °С	+/- 1°С или +/- 1% от диапазона
  Угол поля зрения	Не менее 25 x 20°
  ИК-приемник	InSb, охлаждение приемника — жидкий азот.
  Время автономного режима работы	8 часов
  Диапазон измерения коэффициента теплового излучения	0,5 — 1
  Разрешение панорамы по горизонтали	181°
  Разрешение панорамы по вертикали	64°
  Количество термограмм в панораме	50
  Время сканирования кадра	1-2 секунды

• Описание

  Назначение Термограмма-Панорама. Измерение температурных полей огромных объектов с одной точки, для энергоаудита зданий, сооружений и оборудования всех областей промышленности.

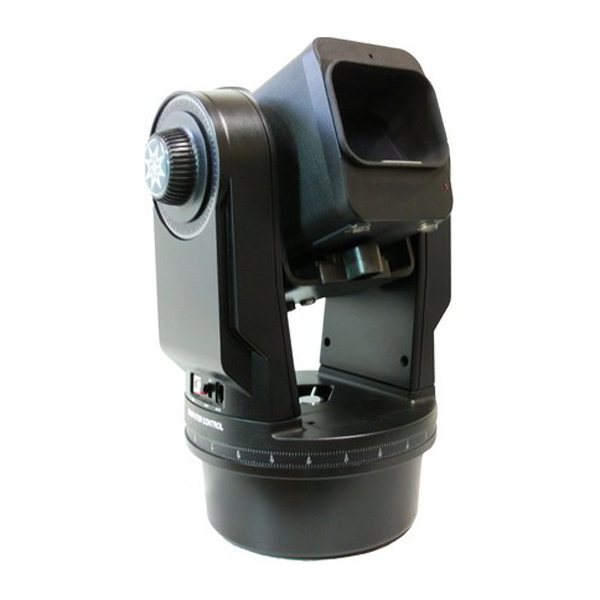

  Тепловизионный комплекс позволяющий снимать в автоматическом режиме термограммы с высокой разрешающей способностью с большими углами обзора, с последующей автоматической связкой термограмм в панораму.

  Тепловизионный комплекс «Термограмма-Панорама», реально позволяет получать термограммы огромных объектов с одной точки съемки без помощи ручной работы оператора, как на стадии съемки, так и на стадии обработки термограмм на компьютере.

  Термографическая панорама высокого разрешения (181° по горизонтали и 64° по вертикали, программно склеенная из 50 термограмм снятых в автоматическом режиме). Термограмма снята в рекламных целях, для демонстрации возможности оборудования. С левой стороны часть дома освещена солнцем, с правой стороны дом в тени. Широкий температурный диапазон позволяет выявить нагретые и охлажденные участки поверхности как в зоне тени так и в зоне освещённой солнцем.

  Тепловизор представляет собой прецизионный оптико-механический сканирующий инфракрасный прибор для визуализации и измерения тепловых полей. Прибор внесен в Госреестр и является средством измерения. Сертификат об утверждении типа средств измерения № 13378.

  Термограф разработан на основе 30-летнего опыта работы в области создания ИК-систем и с учетом требований, предъявляемых к мобильной аппаратуре, используемой на предприятиях энергетики, топливно-энергетического, химического и нефтегазового комплексов, коммунального хозяйства, в строительстве, медицине и в других областях.

  Принцип работы. Принцип работы основан на сканировании температурного излучения в поле зрения камеры оптико-механическим сканером с одноэлементным высокочувствительным ИК-приемником и трансформации этого излучения в электрический сигнал аналого-цифровым преобразователем, снятии серии термограмм с использованием автоматического поворотного устройства. Программная обработка серии термограмм с привязкой их друг к другу, с получением в результате одной панорамной термограммы высокого разрешения.

  Камера содержит зеркально-линзовую оптику с малым количеством отражающих поверхностей, что уменьшает потери оптической системы и упрощает ее настройку.

  Применение особых методов сканирования, таких как суммирование кадров и усреднение, позволяет повысить чувствительность прибора до 0,02°С.

  Опыт, приобретенный нами за многие годы исследований в области термографии, показывает, что для большинства практических применений достаточно сканировать кадр за 1-2 секунды из-за того, что термические процессы в объектах исследования развиваются намного медленнее.

• Особенности

  • Высокая чувствительность.
  • Высокое пространственное разрешение.
  • Возможность автономной работы.
  • Автоматическая привязка для измерения абсолютных температур.
  • Подключение к компьютеру через принтерный (LPT) порт.

• Комплектация

  • Инфракрасная камера — 1 шт.
  • Процессорный блок на базе компьютера типа NETBOOK — 1 шт.
  • Программное обеспечение для обработки термограмм и подготовки отчетов — 1 шт.
  • Аккумуляторы — 2 шт.
  • Сетевое зарядное устройство — 1 шт.
  • Комплект соединительных кабелей — 1 шт.
  • Штатив — 1 шт.
  • Сосуд Дюара СДС-:М — 1 шт.
  • Термометр контактный ТК-5.01ПС — 1 шт.
  • Сканер панорамного термографирования — 1 шт.
