Трассоискатель «Успех АГ-308.60Н»

Цена: 199800 р.
В корзину

Доставка с удалённого склада в Ханты-Мансийске

Оплата банковским переводом

Наличие и стоимость уточняйте у менеджера

Производитель: Россия
Назначение: Трассоискатель

Описание

Производитель: Россия
Гарантия: 1 год
Метрологическая поверка: Не включена в цену

Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).

В составе комплекта приемник в виде моноблока со светодиодной индикацией, а также генератор повышенной мощности до 180 Вт и дальностью работы до 5 км.

Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.

Назначение трассоискателя Успех АГ-308.60Н

  • Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
  • Трассировка коммуникаций с использованием генератора на расстояние до 5 км.
  • Поиск электрических кабелей под напряжением.
  • Поиск мест пересечения трубопровода и кабеля.
  • Обследования участков местности перед проведением земляных работ.

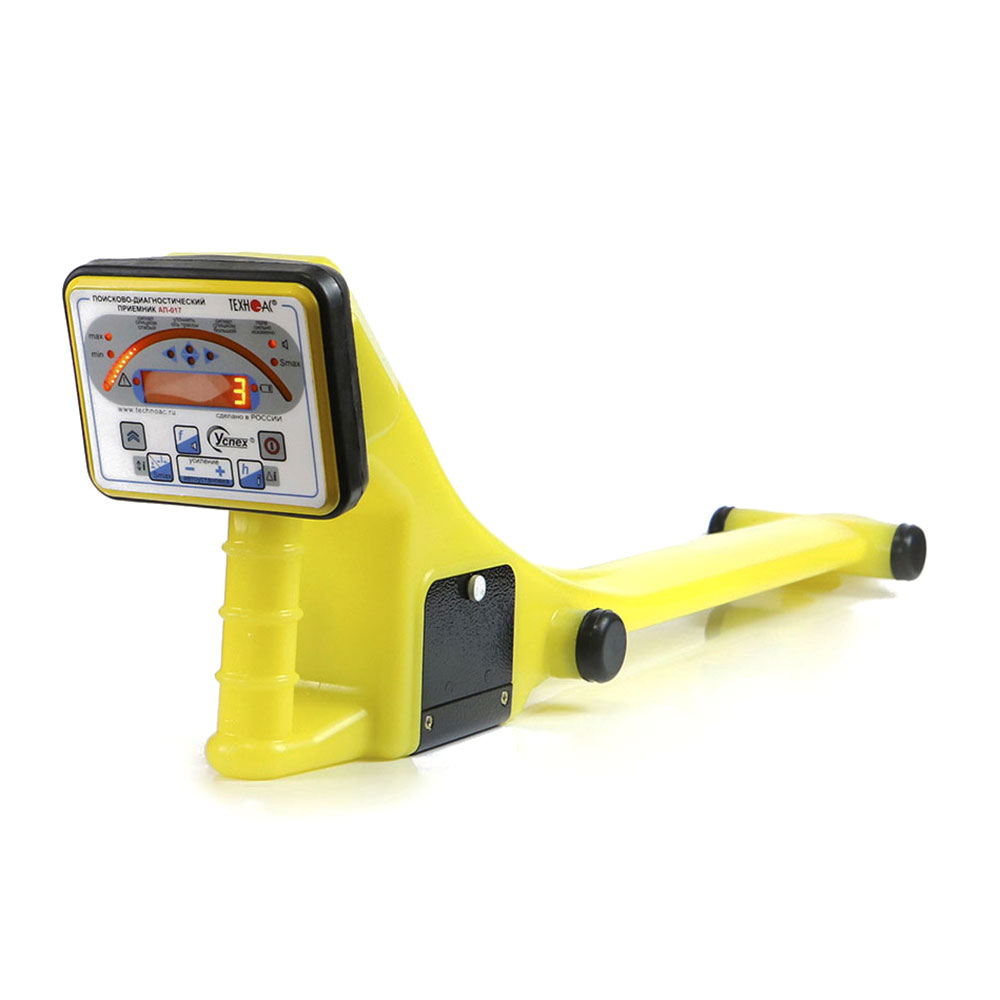

Особенности приемника АП-017

  • Современный цифровой трассопоисковый приемник-моноблок.
  • Яркий светодиодный индикатор.
  • Вывод значения измеренной глубины залегания на экран.
  • Определение отклонения от оси трассы по светодиодному индикатору и звуковому сигналу.
  • Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 1450 / 8192 / 8928 / 9820 Гц, Широкая Полоса 12…24 кГц).
  • Морозоустойчивый, работа при температурах до -40°С.

Особенности генератора АГ-144.1

  • Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
  • При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование.
  • Длительное время непрерывной работы от собственного аккумулятора.

Рекомендуемые области применения трассоискателя Успех АГ-308.60Н

  • Электросети.
  • Телекоммуникация.
  • Строительно-монтажные организации.
  • ЖКХ.
  • Водоканалы.
  • Теплосети.
  • Нефтегазовая отрасль.
  • Геодезия.

Комплектация

Наименование Количество
1 Трассопоисковый приемник АП-017Н 1 шт.
2 Генератор АГ-144.1 1 шт.
3 Индукционная антенна ИЭМ-301.3 1 шт.
4 Источник питания ENP-120-12 1 шт.
5 Кабель АГ144.02.020 1 шт.
6 Кабель AG144.02.060 1 шт.
7 Кабель АГ120.02.030 1 шт.
8 Кабель АГ105.02.020 1 шт.
9 Контакт магнитный АГ120.02.090 2 шт.
10 Штырь заземления АГ110.02.004 2 шт.
11 Сумка для антенны (чехол 53107) 1 шт.
12 Сумка для генератора (чехол 53187) 1 шт.
13 Сумка для приемника (чехол 53188) 1 шт.
14 Сумка для комплекта (чехол 53222) 1 шт.
15 Руководство по эксплуатации. Паспорт 1 шт.

Технические характеристики

Параметр Значение
Рабочие частоты пассивные 50 Гц, 100 Гц, 12-24 кГц
Рабочие частоты активные 512, 1024, 1450, 8192, 8928, 9820 Гц
Максимальная глубина измерения до 10 м
Максимальная глубина обнаружения до 25 м
Максимальное удаление от генератора до 5 км
Время непрерывной работы без подсветки (LR 11 A/час) до 50 ч
Диапазон эксплуатационных температур -40…+60°С
Точность определения трассы ±0,3 м
Питание 2 элемента D
Габариты 720x110x150 мм
Вес прибора без чехла 1,700 кг

Характеристики генератора АГ-144.1

Параметр Значение
Частоты генерируемого сигнала, Гц
Частоты SIN f1 / f2 / f3, ±0,1% 512 / 1024 / 8192
Частоты следования ударов НЧ / СЧ / ВЧ 0,5 / 1 / 2
Режимы генерации «SIN» «непрерывный»
«SIN» «_|¯|_»
«SIN» «3 частоты»
«УДАР»
Выходные параметры синусоидальной генерации
Максимальное выходное напряжение, В:
— при автономном питании
— с добавлением внешнего аккумулятора 12/24В
— при питании от сетевого блока
220
330
140
Выходная мощность, Вт:
— при автономном питании
— с добавлением внешнего аккумулятора 12/24В
— при питании от сетевого блока
от 7,5 до 120
от 45 до 180
от 18 до 72
Допустимое сопротивление нагрузки любое (0…∞)
Согласование с нагрузкой автоматическое
Источники питания — встроенный аккумуляторный комплект
— сетевой блок питания
Габаритные размеры электронного блока (кейса), не более, мм 250х215х165
Вес электронного блока, не более, кг 8,5
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации -30…+45ºС
Класс климатической защиты IP54

Характеристики индукционной антенны ИЭМ-301.3

Параметр Значение
Максимальная мощность, подводимая к «рамке», не более Вт 10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
Тип корпуса пластмассовый, герметичный
