Успех АТГ-425.15Н — трассотечеискатель

В наличии

Узнать цену

Успех АТГ-425.15Н — многофункциональный комплект для поиска подземных коммуникаций и обнаружения повреждений кабельных линий и утечек в трубопроводах. В комплект входят трассоискатель с электромагнитным датчиком, трассоискатель и течеискатель с акустическими датчиками. Указаны глубина обнаружения коммуникаций до 6 м и трассировка на расстоянии до 3 км от генератора.

Задать вопрос
Поделиться

Технические характеристики

Время непрерывной работы	≈ 5 часов в режимах «НП» и «2F» (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме «ПР» (при исходной выходной мощности 15 Вт), 20 часов
Рабочие частоты	50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50…8600 Гц
Глубина обнаружения мест разгерметизации	до 3 м, до 6 м
Трассировка коммуникаций	до 3 км
Выходная мощность генератора	до 20 Вт
Вид принимаемого сигнала	непрерывный / прерывистый; монотонный / импульсный
Частоты цифровой фильтрации	Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц
Ограничение диапазона снизу	0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц
Ограничение диапазона сверху	2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
Широкая полоса, электромагнитный трассо-дефектопоиск	0,05…8,6 кГц
Широкая полоса, акустический трассо-дефектопоиск	0,09…2,20 кГц / 0,03…0,50 кГц
Питание приемника	напряжение 4…7 В; аккумуляторы тип АА 1,2 В — 4 шт.; щелочные батареи тип АА 1,5 В — 4 шт.; внешний аккумулятор
Количество сохраняемых значений в памяти	30
Диапазон эксплуатационных температур	-20…+50ºС
Класс защиты приемника	IP54
Частоты нагрузки клипсы или клещи	512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33»
Антенные режимы генератора	8192 — «8.2» / 32768 — «33» для «Lc» или 8192 — «8.2» для «AH»
Длительность посылки	0,12 сек.
Частота следования посылок	1 Гц
Соотношение амплитуд	4/1
Выходной ток генератора при ручном повышении	5 А при частотах 512 Гц / 1024 Гц / 8192 Гц / «2F»; 3 А при частоте 32768 Гц
Выходной ток генератора для автоматического согласования	0,2 А при частотах 512 Гц / 1024 Гц / «2F»; 0,1 А при частотах 8192 Гц / 32768 Гц
Максимальное выходное напряжение генератора	32 В в двухчастотном режиме «2F»; 40 В в других режимах
Максимальная выходная мощность генератора	20 Вт при частотах 512 Гц / 1024 Гц / 8192 Гц; 6 Вт при частоте 32768 Гц
Источники питания генератора	Напряжение питания 7…15 В; батарейный комплект тип С×8 — 8 щелочных элементов 1,5 В тип С; внешние источники питания
КПД выходного усилителя мощности	до 85%
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+60ºС
Степень защиты корпуса генератора	IP65 (при закрытой крышке корпуса — кейса)
Тип преобразователя электромагнитного датчика	резонансная ферритовая магнитная антенна
Частота резонанса электромагнитного датчика	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания электромагнитного датчика	от приемника
Коммутация резонанса электромагнитного датчика	принудительная (управляется приемником)

Описание

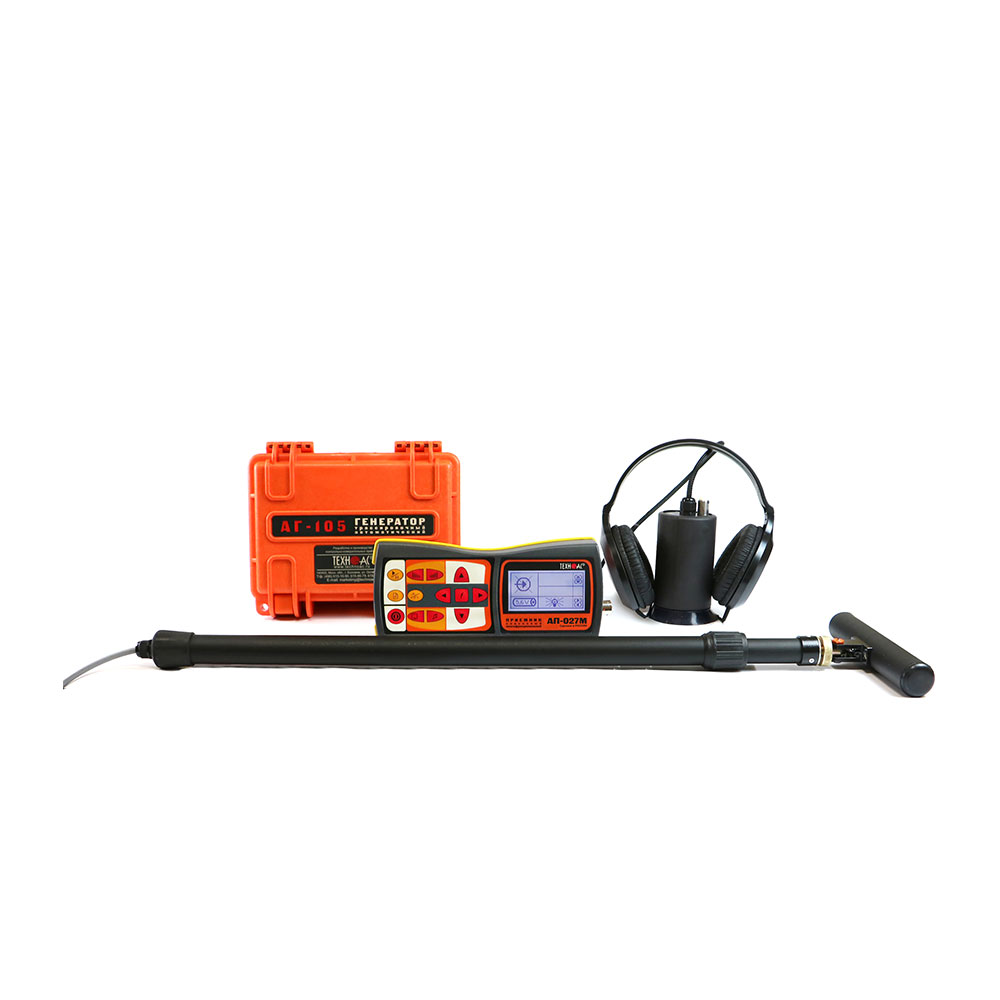

Трассотечеискатель Успех АТГ-425.15Н — универсальный многофункциональный комплект, в котором объединены три устройства:
1. трассоискатель с электромагнитным датчиком;
2. трассоискатель с акустическим датчиком;
3. течеискатель с акустическим датчиком.
Комплект с расширенной индикацией выходных параметров генератора.

Решаемые задачи трассотечеискателем Успех АТГ-425.15Н.
- Трассировка кабеля и определение глубины залегания.
- Поиск места повреждения силового кабеля.
- Поиск металлических трубопроводов и определение глубины залегания.
- Поиск мест пересечения трубопроводов и кабеля.
- Определение мест утечки.
Принцип работы трассотечеискателя Успех АТГ-425.15Н. В режиме пассивного поиска к приемнику подключают головные телефоны и электромагнитный датчик EMD, затем используют режимы «ШП», 50 Гц или 100 Гц. Этот режим позволяет обнаруживать силовые кабели под напряжением, трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением. Уровень сигнала анализируется по уровню шума в головных телефонах и стрелочному индикатору приемника.

При активном поиске генератор подключают к нагрузке — кабелю или трубопроводу — и согласуют с ней. Используют режимы «512», «1024», «8928», «х3», устанавливая на приемнике частоту генератора. Такой режим позволяет трассировать кабельные линии без напряжения и трубопроводы.

Место повреждения силового кабеля можно искать индукционным методом (EMD) или акустическим методом (AD). Для индукционного метода используют режимы «512», «1024», «8928», «х3», для акустического — «ШП», «ФНЧ», «ПФ».

В режиме течепоиска к приемнику подключают головные телефоны и акустический датчик AD, используя режимы «ШП», «ФНЧ», «ПФ». Механические колебания грунта, возникающие при течи из трубопровода, воспринимаются акустическим датчиком с помощью пьезоэлектрического преобразователя. Сигнал поступает в электронный блок, а затем выводится на головные телефоны и стрелочный индикатор. Оператор определяет место разгерметизации по максимальному сигналу или специфическому шуму свища.
Применение
- Определение местоположения и глубины залегания скрытых коммуникаций: силовых и сигнальных кабельных линий, армированных оптоволоконных линий и трубопроводов из электропроводных материалов.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
- Поиск скрытой проводки.
- Обнаружение мест разгерметизации трубопроводов.
- ЖКХ.
- Теплосети.
- Водоканал.
Особенности
Трассотечеискатель.
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
- Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.
Приемник АП-027М.
- Цифровой трассопоисковый приемник.
- Большой ЖК-дисплей с переключаемыми режимами работы и индикации.
- Отображение частотного спектра входного сигнала.
- Вывод звукового сигнала на наушники оператора и встроенный динамик.
- Приемник может работать с внешними электромагнитными датчиками EMD-257 и MED-127, акустическими датчиками AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М и клещами индукционными CI-110 (CI-105).
- При работе с акустическим датчиком доступен диапазон частот 0.03…2.2 кГц с возможностью устранения частот вне полосы, занимаемой звуком дефекта.
- При работе с электромагнитным датчиком доступны рабочие частоты 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50…8600 Гц и двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
- Класс защиты корпуса от внешних воздействий IP54.
Генератор АГ-105.
- Встроенный «мультиметр» отображает по выбору оператора напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение или увеличение мощности после автосогласования.
- Небольшие габариты и вес.
Документы
Комплектация
- Трассопоисковый приемник АП-027M — 1 шт.
- Генератор АГ-105 — 1 шт.
- Датчик электромагнитный EMD-257 — 1 шт.
- Комплект акустического датчика AD-257 — 1 шт.
- Головные телефоны — 1 шт.
- Держатель для приемника АП-027.00.010 — 1 шт.
- Батарейки для приемника (AA) — 4 шт.
- Батарейки R14 — 8 шт.
- Кабель АГ120.02.020 — 1 шт.
- Кабель АГ120.02.050 — 1 шт.
- Кабель АГ105.02.020 — 1 шт.
- Контакт магнитный АГ120.02.090 — 2 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Кабель для подключения внешнего аккумулятора AP027.02.030 — 1 шт.
- Сумка для электромагнитного датчика EMD-257 (чехол 53186) — 1 шт.
- Сумка для комплекта (чехол 53222) — 1 шт.
- Крестовая отвертка — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
Дополнительная комплектация.
- Индукционная антенна ИЭМ-301.5.
- Комплект аккумуляторов и зарядное устройство для приемника АП-027M.
Дополнительно
- Комплект аксессуаров для заземления коммуникации
