Успех ТПТ-522Н Трассотечеискатель

Цена: 180000 р.
В корзину

Доставка по России со склада в Ханты-Мансийске

Оплата банковским переводом

В наличии на удаленном складе

Назначение: Течеискатель, Трассоискатель
Производитель: ТЕХНО-АС

Описание

Производитель:Россия
Гарантия:1 год
Метрологическая поверка:Не включена в цену

Комплект с интеллектуальным алгоритмом выявления утечек, решающий задачи на металлических и неметаллических трубопроводах

В одном приборе совмещены генератор электромагнитных импульсов и генератор ударной установки.

Рекомендуемые области применения

  • Теплосети
  • Водоканал
  • Газораспределительные сети

Назначение

  • Определения местоположения и глубины залегания скрытых коммуникаций (металлических и неметаллических трубопроводов, кабельных линии) на глубине до 6 м и удалении более 5 км от места подключения генератора.
  • Трассировка коммуникаций в канальной и бесканальной прокладке электромагнитным и акустическим методами.
  • Определения мест повреждения кабельных линий электромагнитным и акустическим методами.
  • Обследования участков местности перед проведением земляных работ.
  • Обнаружения мест разгерметизации трубопроводов на глубине до 3 м.

Особенности

Трассотечеискатель «Успех ТПТ-522Н» – универсальный многофункциональный комплект, в котором объединены три устройства:

1. Трассоискатель с акустическим датчиком

  • Использованием в работе генератора переменной мощности «АГ-144.1» (7,5 Вт –180 Вт) и механизма ударного «УМ-112М» (единственного в России).
  • Полным отсутствием паразитных наводок на соседние объекты (трубы).
  • Очень высокой точностью локализации.

Акустический метод применяется при определении мест расположения металлических и неметаллических трубопроводов, он незаменим при трассировке металлических трубопроводов в условиях высоких индустриальных помех, когда затруднена электромагнитная локализация (находящиеся рядом коммуникации, такие как трубы, кабели, металлические предметы; индустриальные помехи, такие как линии электропередач, железнодорожные и трамвайные линии и т.д.)

2. Трассоискатель с электромагнитным датчиком

  • Возможность выбора мощности от 7,5 до 180 Вт.
  • Автоматическое согласование с нагрузкой, что позволяет выдавать определенную мощность сигнала в случайную нагрузку.
  • Применяется генерация переменного синусоидального тока (постоянными или кратковременными импульсами).
  • Длительное время работы (до 18 часов при выборе малой мощности).

3. Течеискатель с акустическим датчиком

  • высокая чувствительность акустического датчика.

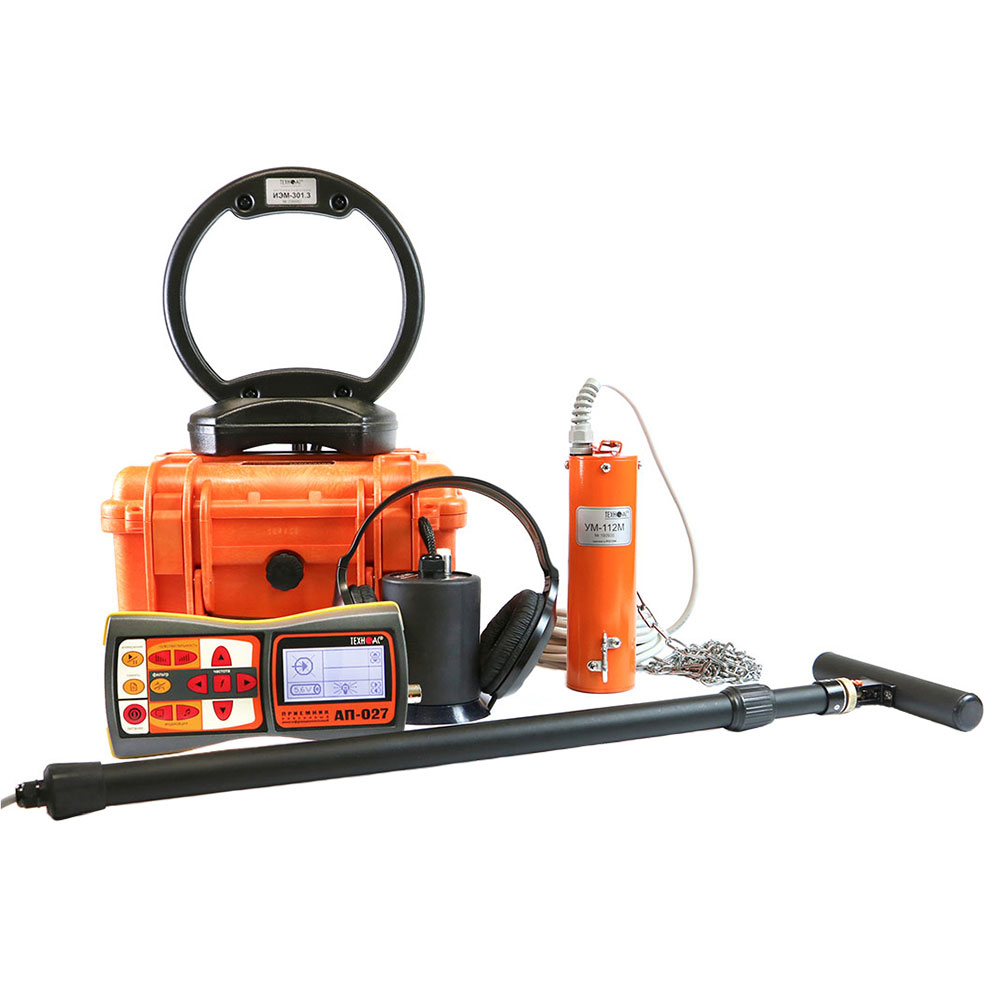

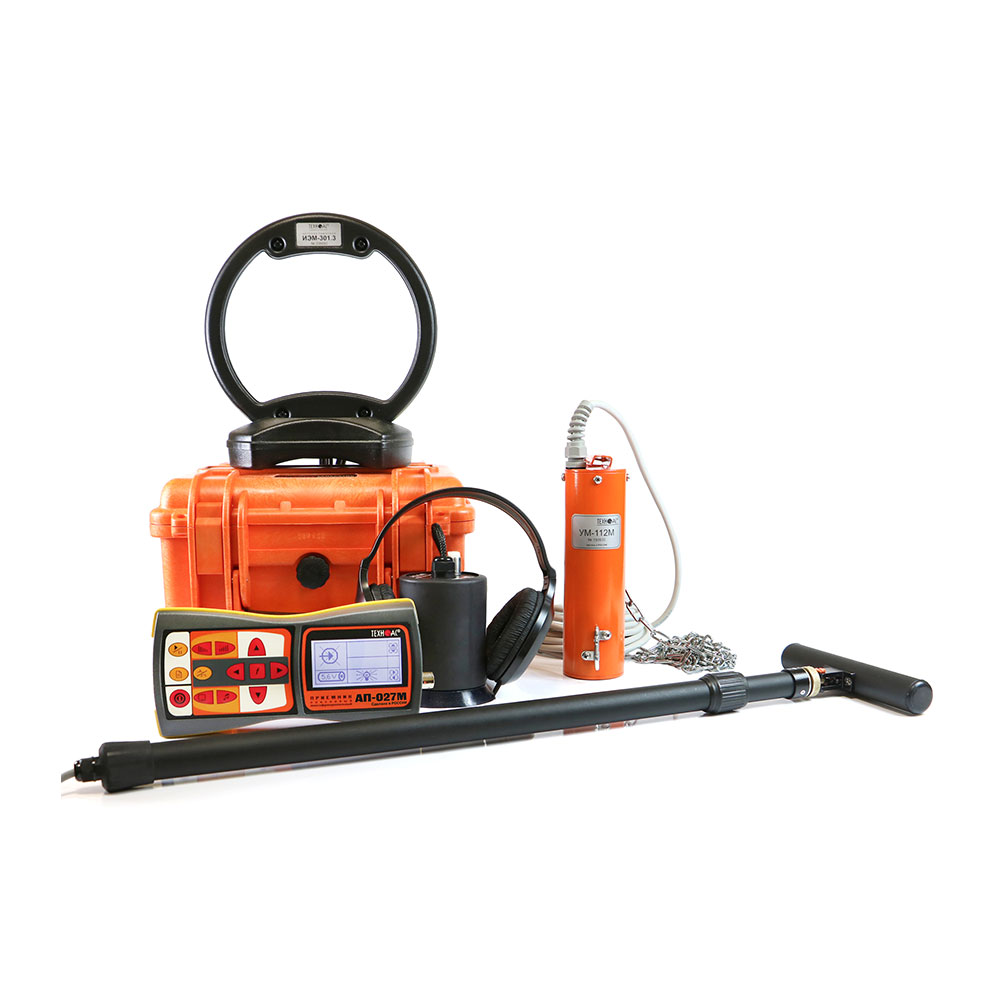

Комплектация

  • Генератор «АГ-144.1»
  • Приемник «АП-027»
  • Электромагнитный датчик «ЭМД-247»
  • Комплект акустического датчика «АД-227»
  • Антенна рамочная «ИЭМ-301.3»
  • Ударный механизм «УМ-112М»
  • Головные телефоны
  • Сумка

Внимание! С целью повышения эффективности работы течетрассопоискового оборудования марок «Успех» и «Атлет» с акустическим датчиком «АД-227» проведена доработка конструкции акустического датчика и с 1 июня 2016 года акустический датчик «АД-227» поставляется со съемной ручкой и сменными наконечниками.

Дополнительное оборудование

  • Датчик контроля качества изоляции «ДКИ-117»
  • Датчик-определитель дефектов коммуникаций «ДОДК-117»
  • Клещи индукционные «КИ-110»
  • Накладная рамка «НР-117»
  • Комплект «АДМ-227»
  • Площадка для установки АД в снег или мягкий грунт

Технические характеристики

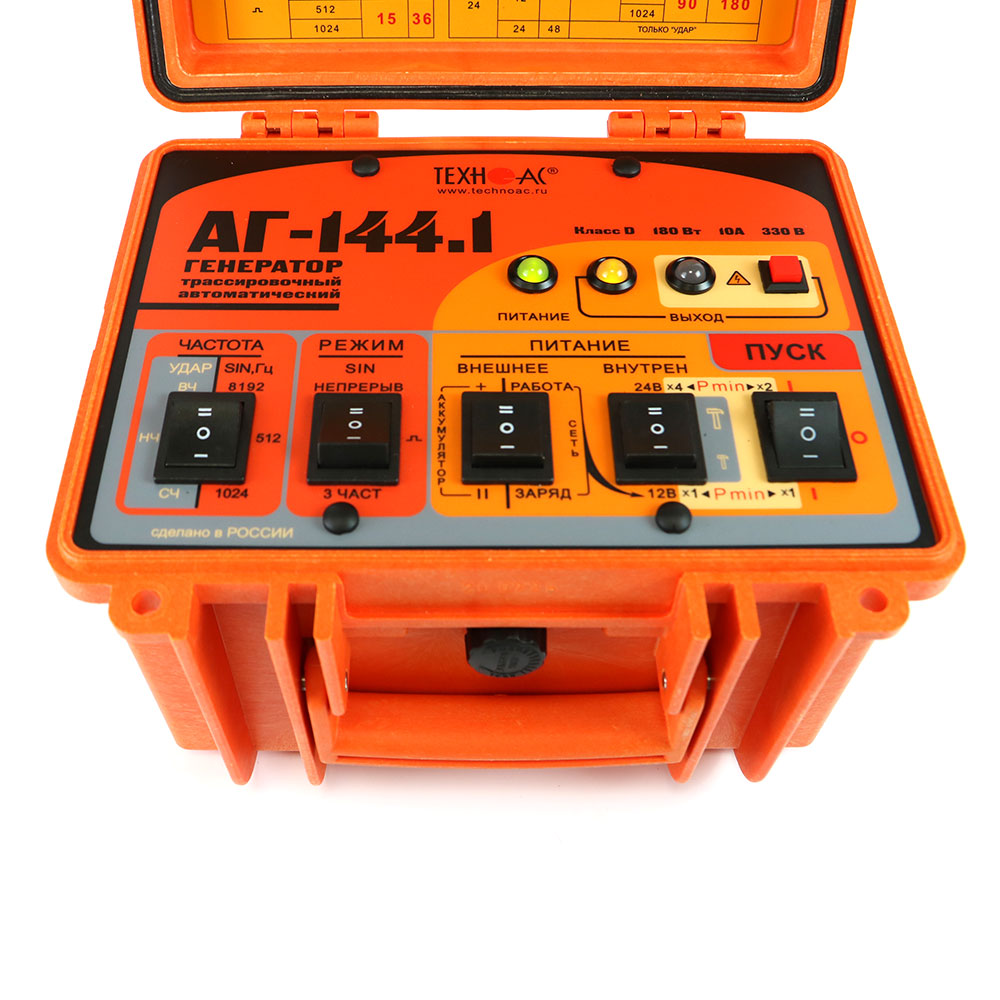

Генератор «АГ-144.1»
Частоты генерируемого сигнала, Гц
Частоты SIN f1 / f2 / f3, ±0,1%512/1024/8192
Частоты следования ударов нч / сч / вч0,5/1/2
Режимы генерации«SIN» «непрерыв»
«SIN» «»
«SIN» «3част»
«УДАР»
Выходные параметры синусоидальной генерации
Максимальное выходное напряжение, В
при автономном питании
с добавлением внешнего аккумулятора 12/24В
— при питании от сетевого блока
220
330
140
Выходная мощность, Вт
при автономном питании
с добавлением внешнего аккумулятора 12/24В
— при питании от сетевого блока
От 7,5 до 120
От 45 до 180
От 18 до 72
Допустимое сопротивление нагрузкилюбое (0…∞)
Согласование с нагрузкойавтоматическое
Источники питанияВстроенный акк.комплект
Сетевой блок питания
Габаритные размеры электронного блока (кейса), не более, мм250х215х165
Вес электронного блока, не более, кг8,2
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатацииминус 30…+45ºС
Класс климатической защитыIP54



Приемник «АП-027»
ПАРАМЕТРДАТЧИКИ
ЭМД/ДКИ/ДОДК/КИАД
Вид работы в зависимости от датчикаОпределяется автоматически, при подключении датчика
Вид принимаемого сигналаВыбирается оператором как «непрерывный / импульсный»Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтровЦентральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц.Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц.
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон)0,05…8,6 кГц0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала100 dB120 dB
Визуальная индикацияЖКИ — символы и значения выбираемых режимов и параметров — анимированная шкала уровня входного сигнала — цифровое значение и анимированная шкала уровня выходного сигнала — график (движущаяся диаграмма) уровня выходного сигнала — частотный спектр выходного сигнала — цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикацияГоловные телефоны – натуральный широкополосный или отфильтрованный сигнал.
Головные телефоны -синтезированный звук ЧМ.
Встроенный излучатель — синтезированный звук ЧМ.
ПитаниеНапряжение 4…7В. — аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или — щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее20 часов
Допустимый диапазон температур окружающей среды при эксплуатации-20ºС…+50ºС
Класс защиты от внешних воздействийIP54
Габаритные размеры электронного блока220*102*42 мм
Масса электронного блока, не более0,46 кг



Электромагнитный датчик «ЭМД-247»
Тип преобразователярезонансная ферритовая магнитная антенна
Частота резонанса, Гц50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питанияот приемника
Коммутация резонансапринудительная (управляется приемником)



Датчик акустический «АД-227»
Чувствительность, V/g5
Габаритные размеры прибора, не более, мм105х75
Масса, не более, кг1,5



Индуктивная антенна «ИЭМ-301.3»
Максимальная мощность, подводимая к «рамке», не более Вт10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом36
Тип корпусапластмассовый, герметичный



Механизм ударный «УМ-112М»
Рабочее положение крепления ударного механизма на трубу:
допустимое —
оптимальное для максимальной дальности трассировки —
любое
верхнее
Длина соединительного кабеля, не менее, м5
Диаметр исследуемой трубы, ммот 50
Габаритные размеры, не более, мм90 х 200
Масса комплекта, не более, кг3
