Описание
| Производитель: | Фирма «Elcometer Limited», Великобритания |
| Гарантия: | 1 год |
| Номер реестра СИ: | 57137-14 до 16.04.2019г. |
Толщиномер Elcometer 456 для покрытий металлических оснований – эргономичное профессиональное оборудование, изготовленное с учетом последних технологий измерения толщины сухого покрытия. В результате устройство производит измерения покрытий толщиной до 31 мм быстрее, точнее и в целом эффективнее, чем предыдущие модели.
Модификации Elcometer 456 (возможна поставка любой модели):
- Модель B
Функциональность – базовая.
- Модель S
Модификация следующего уровня после B.
- Модель T
Особенности – большой объем памяти, интерфейс Bluetooth, функция буквенного обозначения групп.
Оборудование поставляется в следующей комплектации:

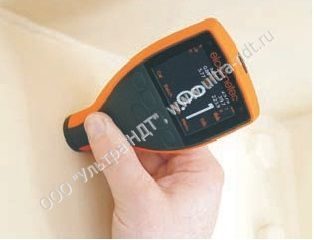

- со встроенными и несъемными датчиками
Оптимально для работы на плоских поверхностях за счет высокой стабильности датчика, возможно управление одной рукой.
Особенности Elcometer 456:
- Простое меню (многоязычное, в том числе на русском языке);
- ЖК дисплей – достаточного разрешения, контрастный, есть функция автоматического поворота выводимой информации;
- Готов к применению сразу после распаковки;
- Высокая точность: погрешность до ±1%;
- Индикаторы нижнего/верхнего пределов измерения;
- Подходит для поверхностей всех типов: плоских и изогнутых, шероховатых и тонких;
- Корпус – герметичный, износостойкий, ударопрочный, имеет защиту от пыли и брызг (по стандарту IP64), подходит для суровых условий работы;
- Дисплей стойкий к царапинам, действию агрессивных сред – растворителей;
- Скорость измерений: до 70 в минуту (с обычными датчиками) и до 140 (при установке датчиков Ultra Scan);
- Большой объем памяти – на несколько калибровок (сохраняет до 150000 результатов в 2500 группах);
- Именование групп – буквенно-цифровое;
- Настройка метода калибровки пользователем;
- Возможность передачи данных по USB и Bluetooth.
Устройство совместимо с Elcomaster™ 2.0 и ElcoMaster™ для Android™. В комплекте с толщиномером моделей S и T поставляется программное обеспечение Elcomaster 2.0.
Технические характеристики
| Особенности продукта | • — Стандарт — — Недоступно |
||
| Модель B | Модель S | Модель T | |
| Скорость измерений; более 60 измерений в минуту | • | • | • |
| Повторяемые и воспроизводимые результаты измерений | • | • | • |
| Простая структура меню, более 30 языков меню, включая русский |
• | • | • |
| Ударопрочная, брызго и пылезащищенная конструкция — защита по стандарту IP 64 | • | • | • |
| Яркий цветной экран с постоянной подсветкой | • | • | • |
| Стойкий к царапинам и растворителям ЖК дисплей, диагональ 6 см. | • | • | • |
| Большие клавиши с положительной обратной связью | • | • | • |
| Питание от USB порта, при подключении к ПК | • | • | • |
| Тестовый сертификат производителя | • | • | • |
| Автоматический поворот изображения на дисплее: 0°, 90°, 180° и 270° |
• | • | • |
| Датчик света, с функцией автоматической настройки яркости дисплея |
• | • | • |
| Выход из спящего режима при прикосновении | • | • | • |
| Режим вспомогательного освещения | • | • | • |
| Обновление прошивки прибора¹, при помощи ПО ElcoMaster™ 2.0 (требуется подключение к сети Интернет) |
• | • | • |
| Передача данных | • | • | • |
| Через интерфейс USB в ПК | • | • | • |
| Через интерфейс Bluetooth® в ПК, мобильный телефон | • | • | • |
| Экранная статистика | • | • | • |
| Количество измерений: η | • | • | • |
| Среднее значение: x Стандартное отклонение: σ, | • | • | • |
| Наибольшее значение: hi | • | • | • |
| Наименьшее значение: lo | • | • | • |
| Коэффициент вариации: COV | • | • | • |
| Значение индекса Elcometer; EIV | • | • | • |
| Номинальная толщина сухой пленки; НТСП | — | • | • |
| Стандарт IMO PSPC; %>НТСП, %>90 | — | • | • |
| Верхний и нижний пределы измерения; с аудио и визуальной сигнализацией о выходе за пределы |
— | • | • |
| Значение показания, превышающее верхний предел; | — | • | • |
| Значение показания менее нижнего предела | — | • | • |
| График тренда «живых» результатов измерений, в режиме групп |
— | • | • |
| Программное обеспечение ElcoMaster™ 2.0 и кабель USB | опция | • | • |
| Будильник; ежедневный (е), с интервалом (и) | — | е | и |
| Заменяемая защитная пленка дисплея | опция | • | • |
| Защитный чехол | • | • | • |
| Пластиковый чемодан для перевозки | опция | опция | • |
| Модели со встроенным датчиком; автоматическое включение при установке на образец |
• | • | • |
| Типы датчиков; Тип F, Тип N, Комбинированный FNF (имеется патент) |
F, N, FNF | F, N, FNF | F, N, FNF |
| Диапазон измерения для моделей со встроенным датчиком |
0-13 мм | 0-1500 мкм | 0-1500 мкм |

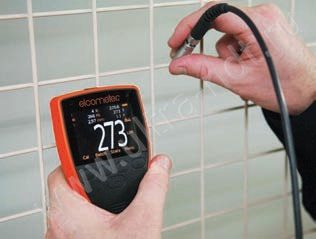

| Модели с выносными датчиками; с автоматическим распознаванием датчика | • | • | • |
| Типы датчиков; Тип F, тип N, комбинированный FNF (имеется патент) |
F, N, FNF | F, N, FNF | F, N, FNF |
| Диапазон измерения для моделей с выносными датчиками |
0 — 31 мм | 0 — 31 мм | 0 — 31 мм |
| Экранные инструкции по калибровке, на русском языке и еще более чем на 30 языках |
• | • | • |
| Различные методы калибровки | • | • | • |
| Заводская; сброс до настроек заводской калибровки |
• | • | • |
| — По 2 точкам; для гладких и шероховатых поверхностей | • | • | • |
| — По 1 точке; калибровка нуля | • | • | • |
| — Смещение нуля (имеется патент); для калибровки согласно ISO19840 |
— | • | • |
| Предустановленные методы калибровки и измерения | — | • | • |
| — ISO, SSPC PA2, Шведский, Австралийский | — | • | • |
| — Автоматическая калибровка; для быстрой калибровки | — | • | • |
| Тип памяти калибровок; прибор (п) или прибор & группа (пг) |
П | ПГ | ПГ |
| Количество групп, с собственной отдельной калибровкой |
— | 1 | 2500 |
| Память для калибровок; 3 пользовательских калибровки |
— | — | • |
| Предупреждение о выходе за пределы калибровки | — | — | • |
| Блокировка калибровки ; с опциональным PINкодом | • | • | • |
| Удаление последнего показания | • | • | • |
| Память прибора; количество сохраняемых результатов измерений |
Последние 5 | 1500 | 150000 |
| Индивидуальные калибровки групп передаваемые в ПК через ElcoMaster 2.0 |
• | • | • |
| Пределы измерений; аудио и визуальные предупреждения о выходе за пределы измерения |
• | • | • |
| Установка пределов измерения для прибора (п), для прибора или группы данных (п/г) |
— | П | Г |
| Сохранение даты и времени измерения | — | • | • |
| Тип групп памяти: обычные, с рассчитанным средним, IMO PSPC |
— | • | • |
| Просмотр результатов в группах памяти в виде графиков | — | • | |
| Просмотр, очистка и удаление групп памяти | — | • | • |
| Копирование групп и данных калибровки | — | — | • |
| Буквенно-цифровое именование названий групп (непосредственно с клавиатуры прибора) |
— | — | • |
| Режимы Сканирования и Автоповтора при подключении сканирующих датчиков Ultra/Scan | — | — | • |
| Режим фиксированного размера групп, связь между группами | — | — | • |
Скачать полное описание толщиномера покрытий Elcometer 456
Ассортимент моделей Elcometer 456 со встроенными датчиками
| Шкала 1 | Диапазон: | 0-1500 мкм | Точность: | ±1-3% или ±2,5 мкм (большая величина) |
| Разрешение: | 0.1 мкм: 0-100 мкм; 1 мкм: 100-1500мкм | |||
| Модель B | Модель S | Модель T | ||
| Elcometer 456, тип F, встроенный датчик | A456CFBI1 | A456CFSI1 | A456CFTI1 | |
| Elcometer 456, тип N, встроенный датчик | A456CNBI1 | см. Модель S с выносным датчиком PINIP™ типа N, Шкала 1 |
см. Модель Т с выносным датчиком PINIP™ типа N, Шкала 1 |
|
| Elcometer 456, тип FNF, встроенный датчик | A456CFNFBI1 | A456CFNFSI1 | A456CFNFTI1 | |
| Шкала 2 | Диапазон: | 0-5 мм | Точность: | ±1-3% или ±20 мкм (большая величина) |
| Разрешение: | 1 мкм: 0-1 мм; 10 мкм: 1-5 мм | |||
| Для получения лучшего разрешения и точности на тонких покрытиях модели Шкалы 2 могут переключаться в диапазон Шкалы 1. | ||||
| Модель B | Модель S | Модель T | ||
| Elcometer 456, Тип F, встроенный датчик | A456CFBI2 | см. Модель S с выносным датчиком PINIP™ типа F, Шкала 2 |
см. Модель Т с выносным датчиком PINIP™ типа F, Шкала 2 |
|
| Шкала 3 | Диапазон: | 0-13 мм | Точность: | ±1-3% или ±50 мкм (большая величина) |
| Разрешение: | 1 мкм: 0-2 мм; 10 мкм: 2-13 мм | |||
| Модель B | Модель S | Модель T | ||
| Elcometer 456, Тип F, встроенный датчик | A456CFBI3 | см. Модель S с выносным датчиком PINIP™ типа F, Шкала 3 |
см. Модель Т с выносным датчиком PINIP™ типа F, Шкала 3 |
|
Технические характеристики
| Тип дисплея: | Цветной тонкоплёночный QVGA дисплей, диагональ 2.4 дюйма (6 см), разрешение 320 х 240 пикселей |
| Тип батареи: | 2 сухие батареи типа АА, возможно использование перезажаемых батарей |
| Срок службы батарей: | ~24 часа непрерывного использования при проведении 1 измерения в секунду5 |
| Размеры прибора: (В x Ш x Г) |
141 x 73 x 37 мм |
| Вес прибора: | 156 г, включая поставляемые батареи |
| Диапазон рабочих температур: | -10 — 50°C |
| Доступные сертификаты: | Тестовый сертификат производителя Elcometer Limited с данными измерений Инспекционный сертификат — указывает, на то что прибор был протестирован согласно процедурам производителя Elcometer Limited |
| Комплект поставки толщиномера Elcometer 456 со встроенным датчиком: | Толщиномер Elcometer 456 со встроенным датчиком, калибровочные плёнки, ремешок на запястье, чемодан для перевозки (модель T), защитный чехол (модели B, S, T), 1 x защитная плёнка дисплея (модели S, T), 2 x AA батареи, инструкция по эксплуатации, кабель USB (модели S, T), программное обеспечение ElcoMaster 2.0 (модели S, T) |
1 Требуется подключение к сети интернет.
2 Значение индекса Elcometer Index используются в автомобильной промышленности для оценки общего качества покрытия. Патент США US7606671B2
3 Патент на FNF — Соединённое Королевство: GB2306009B; США: 5886522
4 Патент США на смещение нуля: US6243661
5 При использовании значений по умолчанию и поставляемые в комплекте литиевые батареи, щелочные и перезаряжаемые батареи могут иметь другие параметры.
Может использоваться в соответствии со следующими Стандартами:
AS 2331.1.4, AS 3894.3-B, AS/NZS 1580.108.1, ASTM B 499, ASTM D 1186-B, ASTM D 1400, ASTM D 7091, ASTM E 376, ASTM G 12, BS 3900-C5-6B, BS 3900-C5-6A, BS 5411-11, BS 5411-3, BS 5599, DIN 50981, DIN 50984, ECCA T1, EN 13523-1, IMO MSC.215(82), IMO MSC.244 (83), ISO 1461, ISO 19840, ISO 2063, ISO 2360, ISO 2808-6A, ISO 2808-6B, ISO 2808-7C, ISO 2808-7D, ISO 2808-12, NF T30-124, SS 184159, SSPC PA 2, US Navy PPI 63101-000, US Navy NSI 009-32
Стандарты, выделенные серым, были заменены, но тем не менее могут использоваться в некоторых отраслях.
