Описание

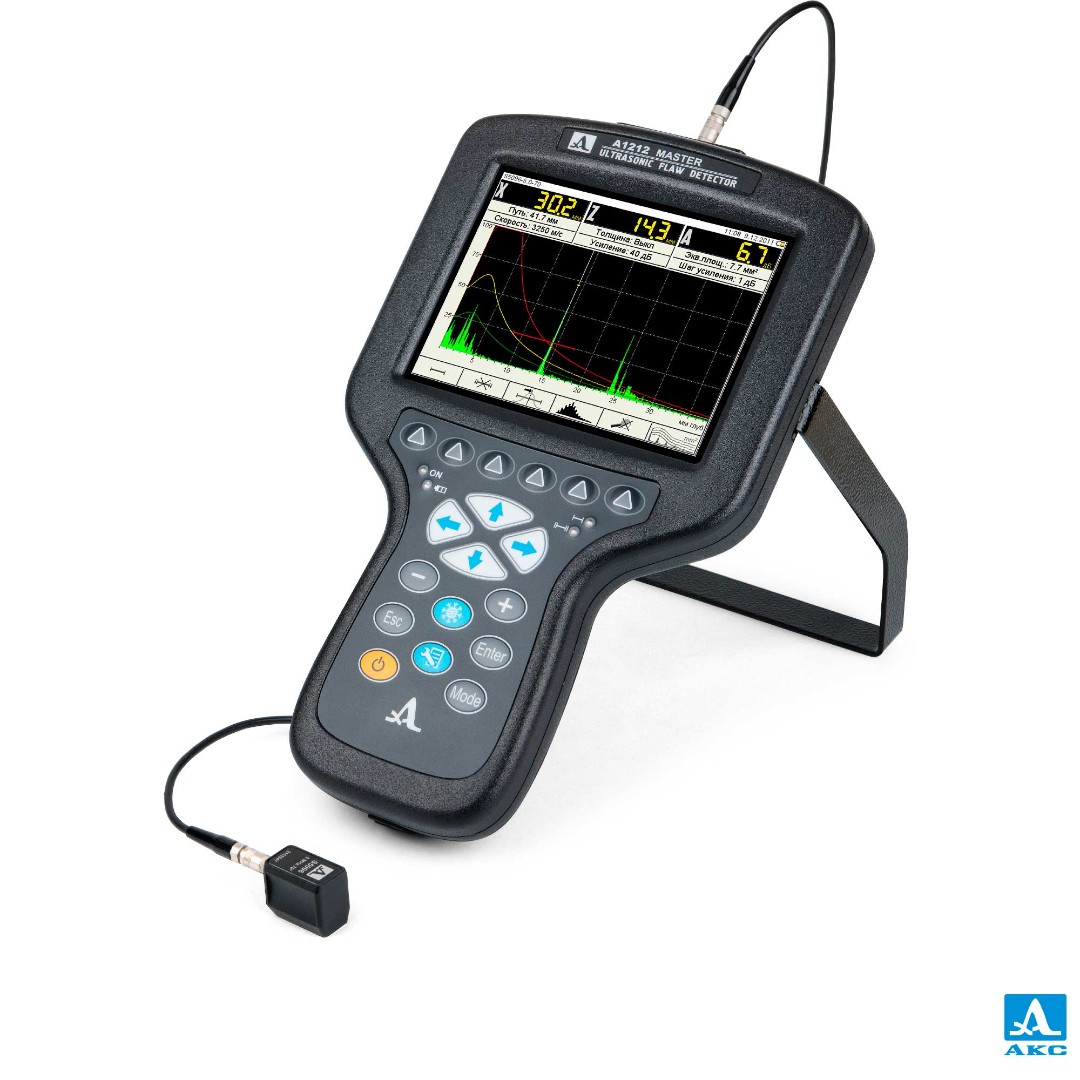

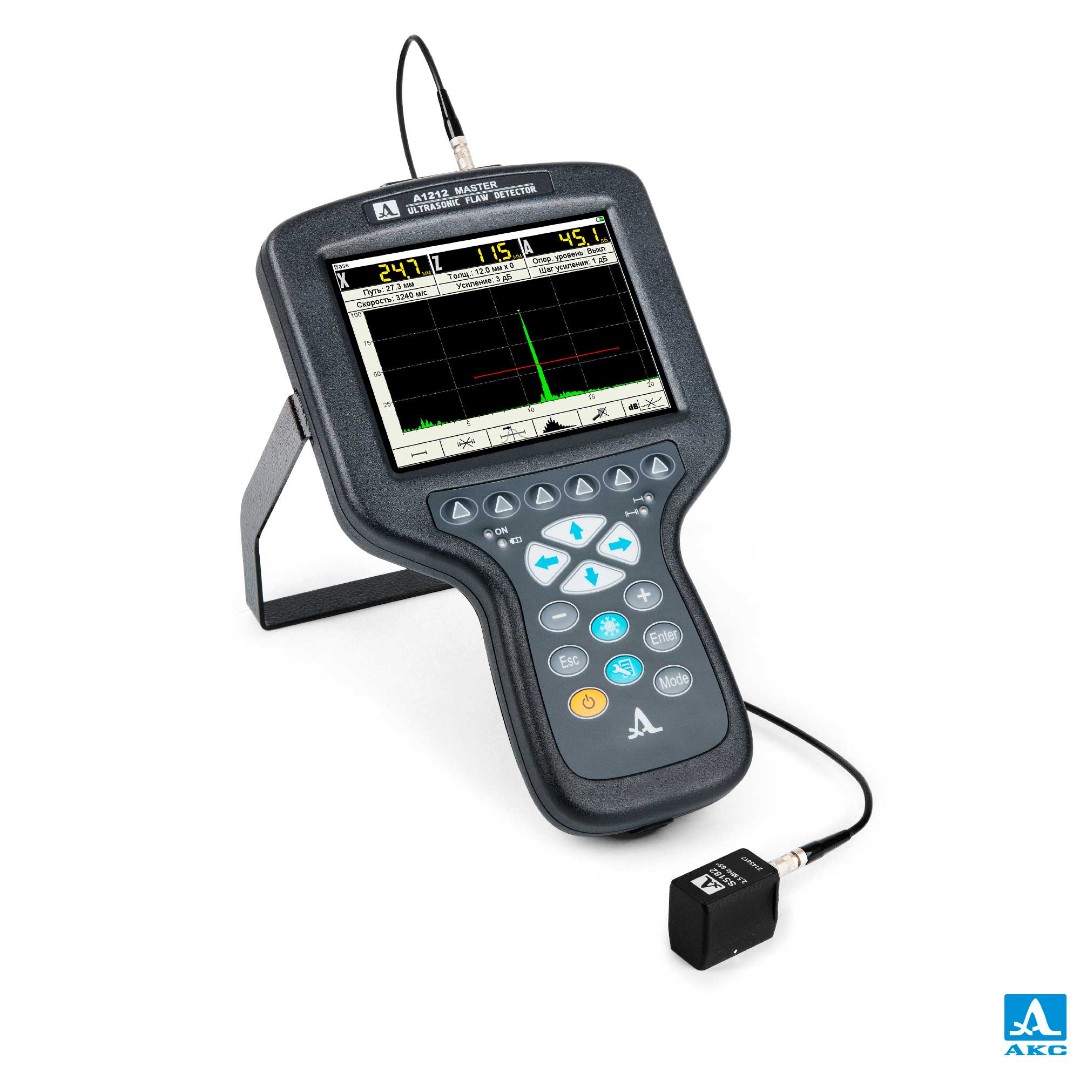

Компактный ультразвуковой дефектоскоп А1212-Master — небольшой цифровой УЗ прибор для выполнения основных задач дефектоскопии.
Назначение
- контролирование сварных соединений
- локализация трещин, коррозийных участков, расслоений, а также других дефектных мест вычисление и анализ параметров «проблемных» участков, изменений целостности металлических и пластмассовых изделий
- функция толщиномера
Особенности
- Включает все опции новейших приборов-дефектоскопов в малогабаритном корпусе.
- Идеально подходит для решения задач с труднодоступными предметами.
- Небольшие габариты А1212-Master дают возможность проводить измерения в «узких» точках и делают его достаточно портативным в транспортировке.
- Эргономичный корпус сделан из противоударного пластика — удобен в работе даже одной рукой.

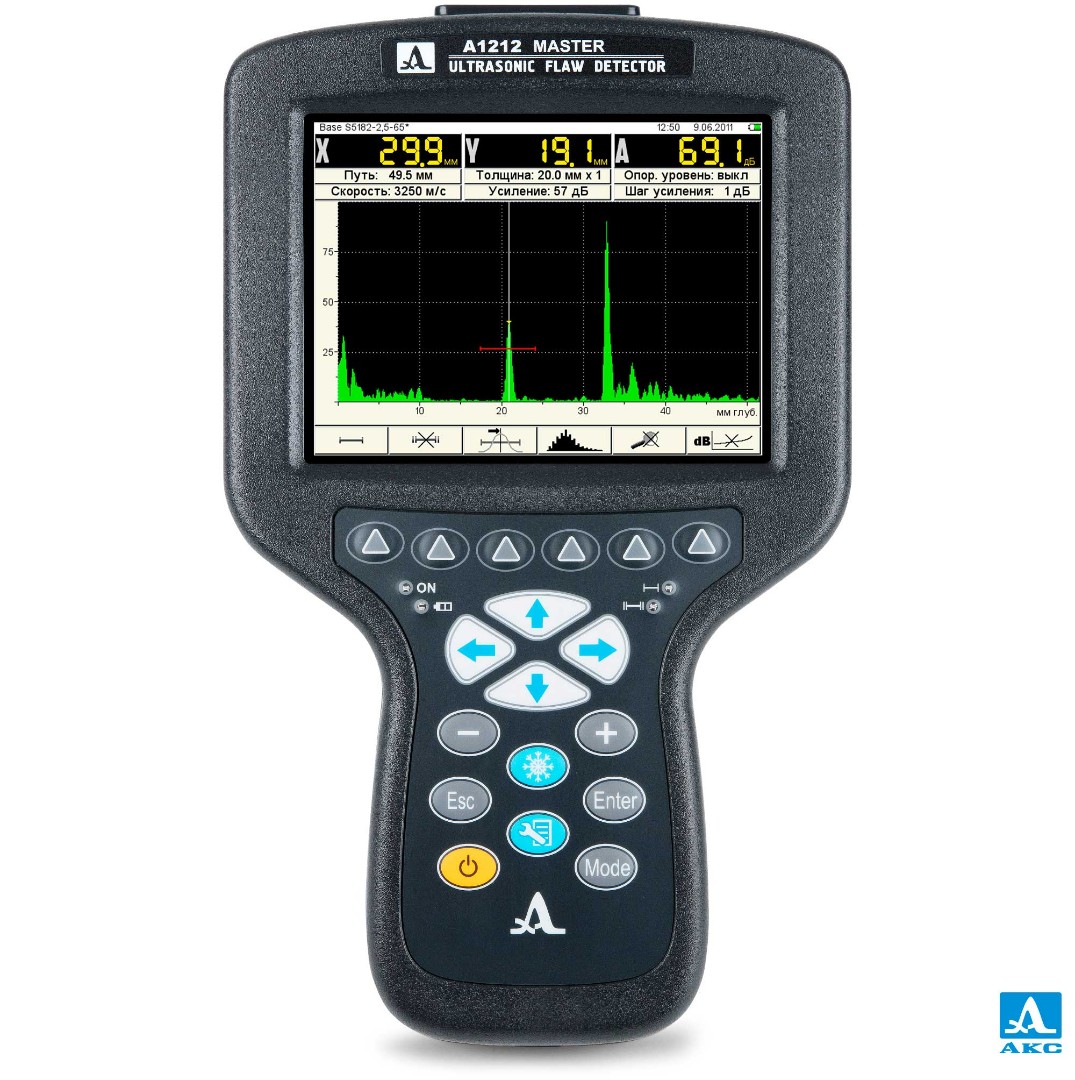

- Высоко контрастный цветной TFT-экран с размерами 640×480 пикселей делает возможным работу на протяжении длительного времени, не портя зрение.
- Функция сохранения речевых записей к изображениям при помощи Bluetooth-гарнитуры.
- Возможность закрепления прибора в спецпланшете делает возможным освобождение обоих рук.

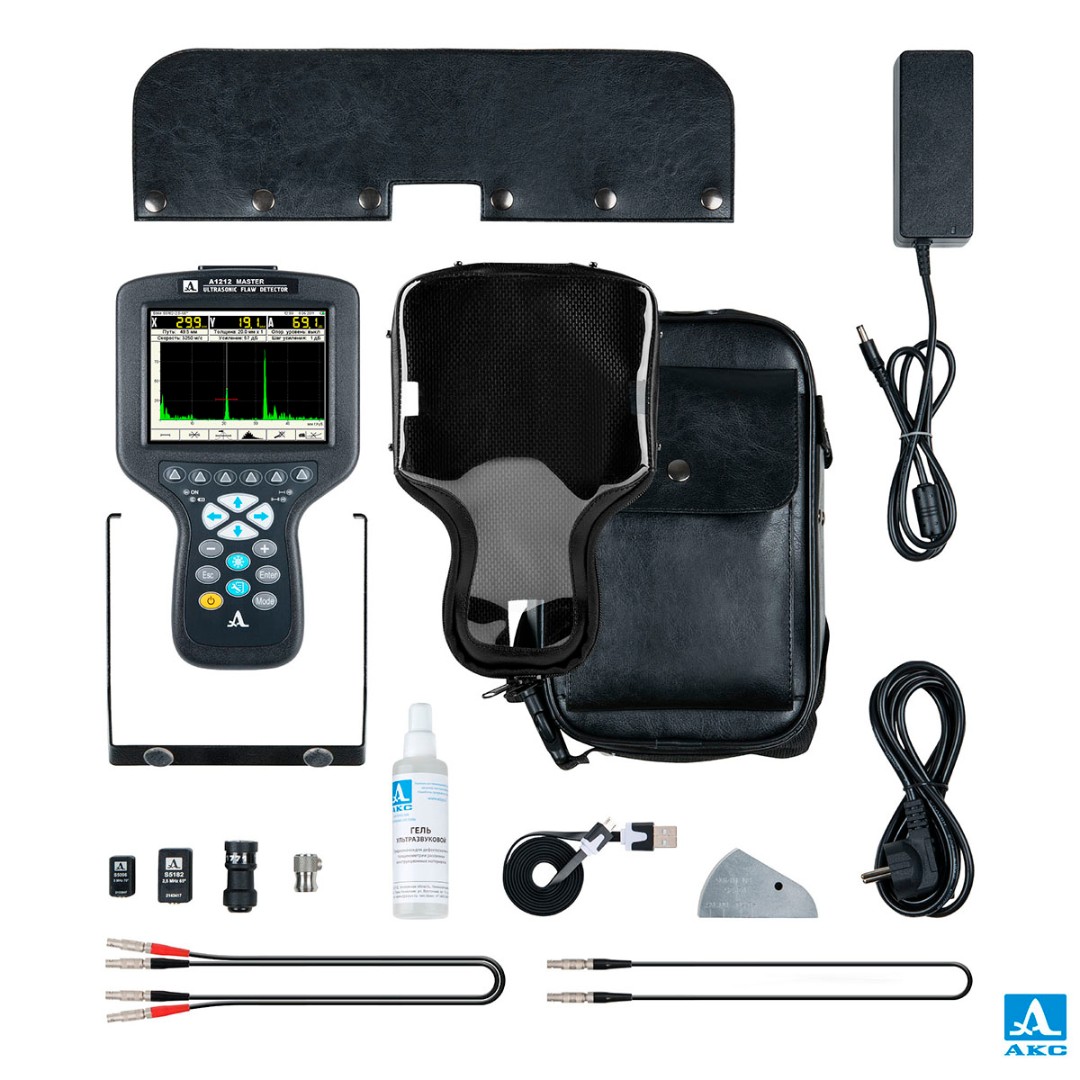

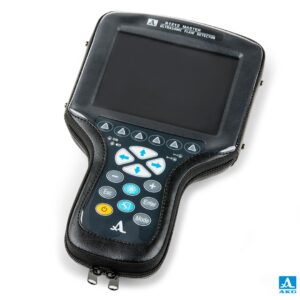

- Спецчехол с блендой уберегает блок управления А1212-Master от загрязнений и яркого солнечного света.
- Независимая память до 2000 записей.
- Визуализация развертки типа-А с показом сигналов в детектированном и недетектированном типах.
- Сохранение на дисплее дефектоскопа А1212-Master огибающей максимумов сигнала
- Автоопределение уровня сигнала и координат «проблемного» участка при взаимодействии с АСД.
- Функция самостоятельного замера уровня и местоположения сигналов, а также их настройка при помощи курсора на экране
- Задаваемая частота направления сигналов в диапазоне до 200Гц.
- Функция АРД-диаграммы для совмещенных преобразователей с автоопределением определенных размеров дефектных участков.
- Наличие функции DAC-кривых
- Доп. функции: «стоп-кадр», «электронная лупа»
- функция толщиномера
- Передача данных на компьютер по USB
- Возможность подключение широкого спектра преобразователей, в т.ч. других производителей
- глубины H 3 — 40 мм
- дальности по поверхности L 5 — 75 мм
Пределы допускаемой основной абсолютной погрешности измерения координат дефекта с наклонным преобразователем 65°:
- глубины H ±(0,03H+1) мм
- дальности по поверхности L ±(0,03L+1) мм
Диапазоны измерения координат дефекта (по стали) с наклонным преобразователем 70°:
- глубины H 3 — 40 мм
- дальности по поверхности L 7 — 100 мм
Пределы допускаемой основной абсолютной погрешности измерения координат дефекта с наклонным преобразователем 70°:
- глубины H ±(0,03H+1) мм
- дальности по поверхности L ±(0,03L+1) мм
- Диапазон перестройки калиброванного усилителя 0 — 100 дБ
- Пределы допускаемой основной абсолютной погрешности измерения отношений амплитуд сигналов на входе приемника ± 0,5 дБ
- Источник питания Аккумуляторный блок
- Номинальное значение напряжения аккумуляторного блока 11,2 В
- Время непрерывной работы от аккумуляторного блока при нормальных климатических условиях, не менее 8 ч
- Габаритные размеры электронного блока, не более 260х156х43 мм
- Масса электронного блока, не более 0,8 кг
- Средняя наработка на отказ 35 000 ч
- Средний срок службы, не менее 8 лет
Условия эксплуатации:
- температура воздуха от -30 до +55 ?C
- относительная влажность воздуха при температуре плюс 35 °С, не выше 95 %.
Инструкция
Инструкция по эксплуатации Ультразвукового дефектоскопа А1212 MASTER
