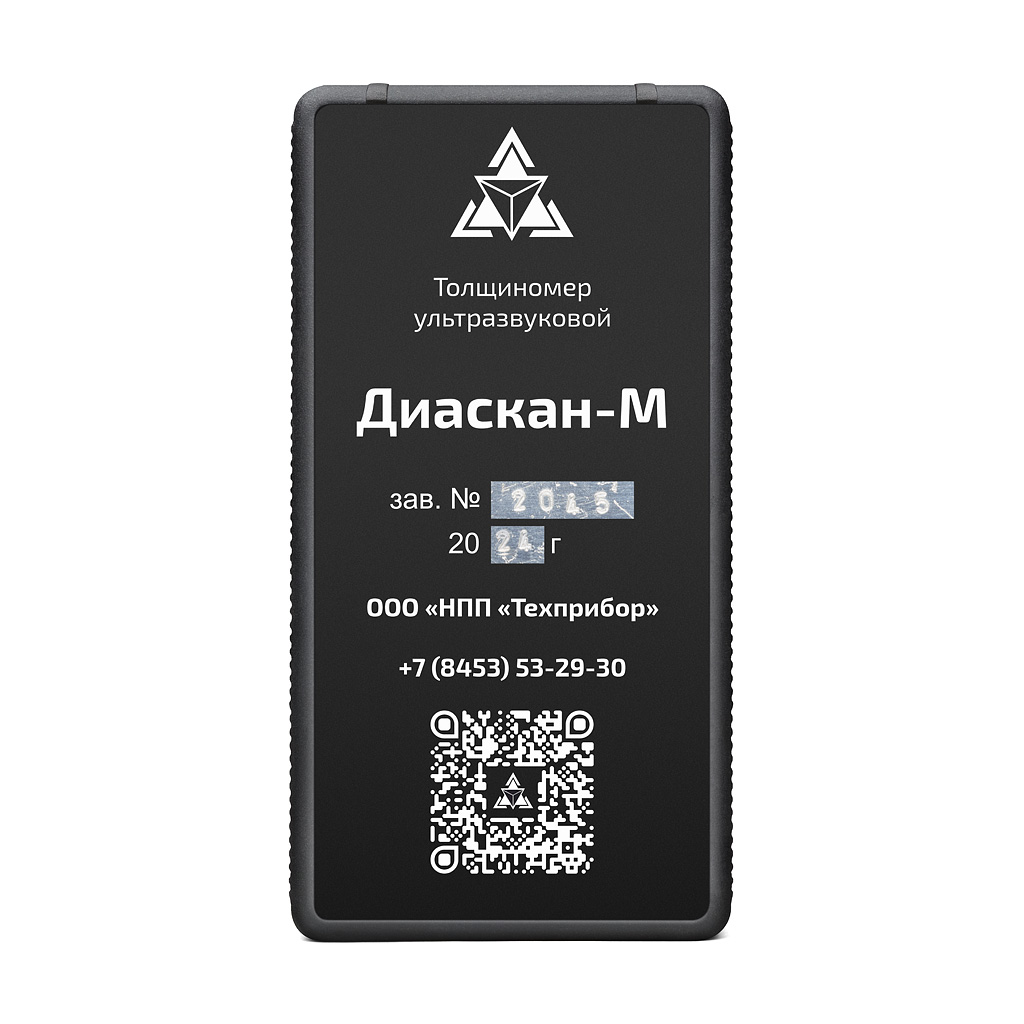

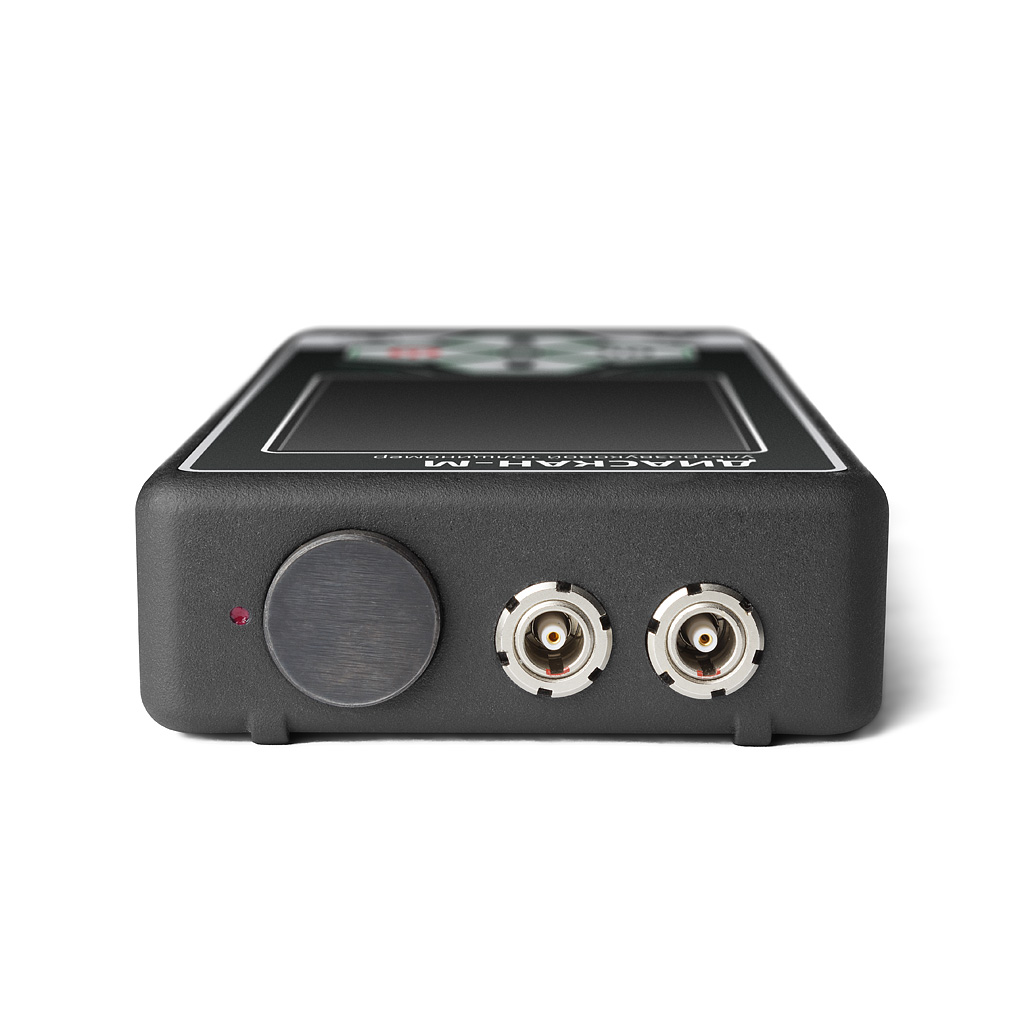

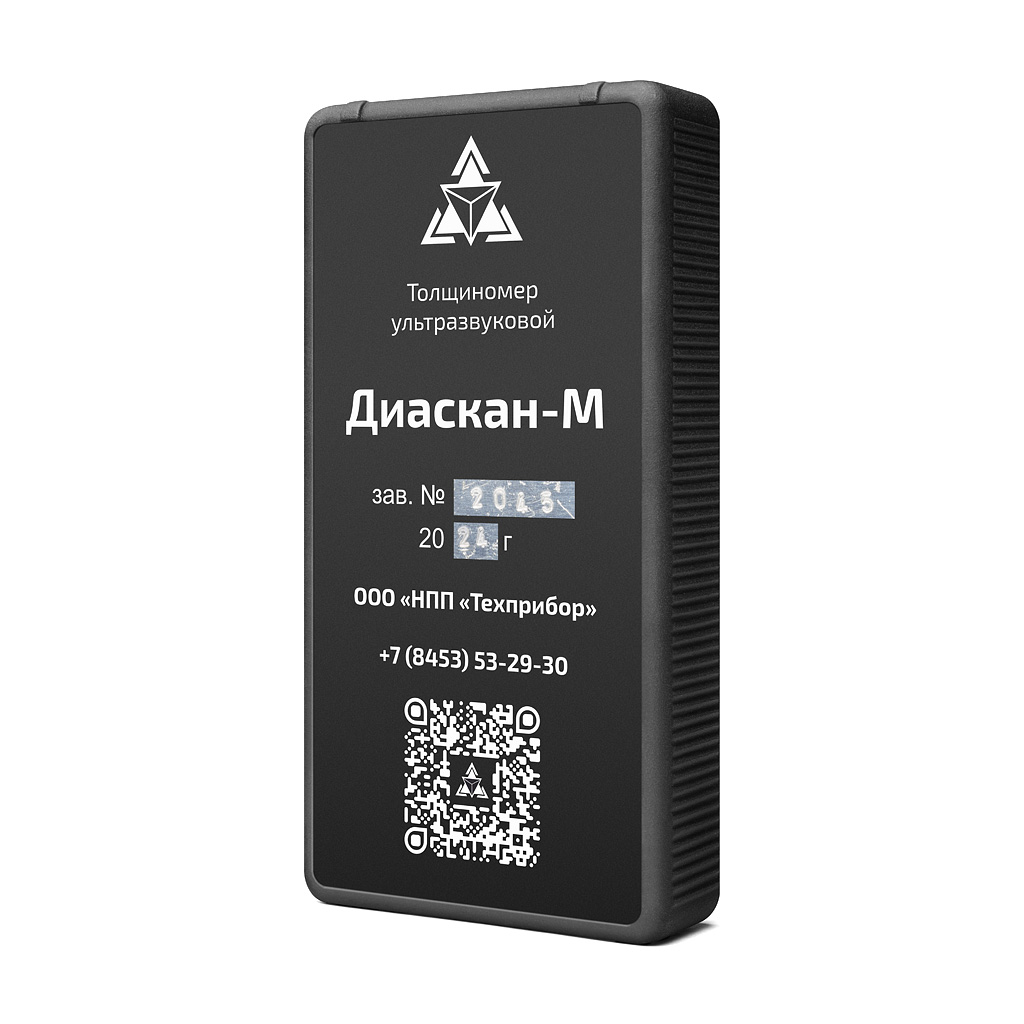

Ультразвуковой толщиномер ДИАСКАН-М

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон измерений	0.5-30, 1.5-300, 3.0-300
  Погрешность измерений	± (0.05 + 0.01·dx), ±0.10, ±0.15
  Разрешение	0.01, 0.1
  Питание	220 В, 50 Гц, с вых. Напряжением 5В, Li-Pol аккумулятор
  Время непрерывной работы	6
  Диапазон рабочих температур	от -30 до +50
  Относительная влажность	до 80
  Коэффициент усиления входного тракта	до 100 дБ, с шагом 1 дБ
  Память, не менее	8 Гб

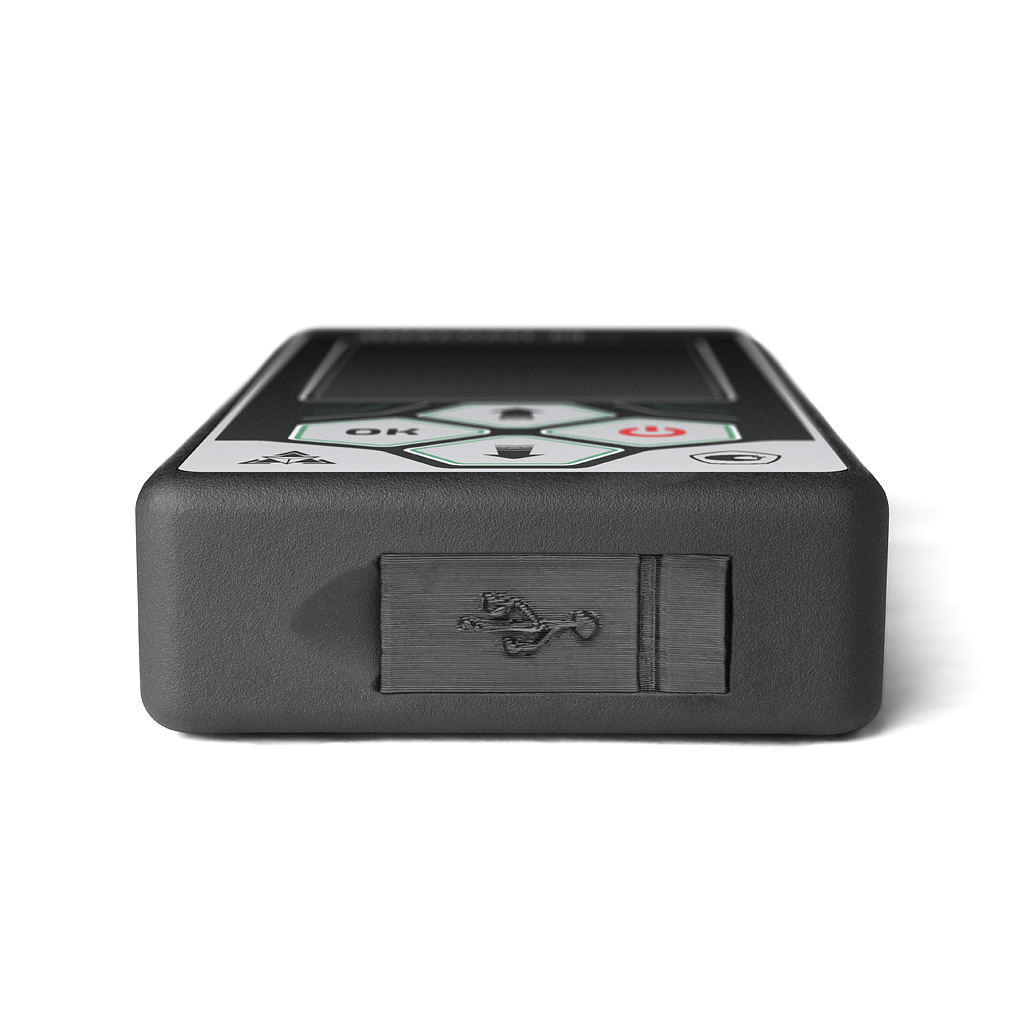

  Интерфейс подключения к ПК	USВ
  Атмосферное давление	от 84 до 106,7 КПа
  Разрешение цветного графического дисплея	320 на 240 точек

• Описание

  Назначение. Толщиномер предназначен для измерения толщины изделий, изготовленных из материалов с затуханием ультразвуковых колебаний, позволяющим получить эхо-сигналы, отраженные от конструкционных поверхностей с использованием ультразвуковых пьезопреобразователей по ГОСТ 26266.

  Толщиномер может применяться для измерения толщины стенок ёмкостей, труб, трубопроводов, толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или при изготовлении на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.

  Режимы работы. Для ультразвукового толщиномера Диаскан-М доступны режимы «СТАНДАРТ», «ПРОФ», «СКОРОСТЬ УЗ», «Б-СКАН», «ЭТАЛОН», «ДОПУСК».

  Режим «СТАНДАРТ» предназначен для проведения однократных измерений.

  Режим «ПРОФ» предназначен для определения среднеарифметического значения измеряемой толщины за установленное количество измерений.

  Режим «СКОРОСТЬ УЗ» предназначен для определения скорости ультразвуковых импульсов в материале при известной толщине контролируемого образца.

  Режим «Б-СКАН» предназначен для отображения профиля сечения исследуемого объекта.

  Режим «ЭТАЛОН» предназначен для определения толщины измеряемого объекта в мм и отклонения полученных данных от эталонного значения толщины.

  Режим «ДОПУСК» предназначен для определения толщины измеряемого объекта в мм и отклонения полученных данных от заданного значения толщины.

  Прибор рассчитан на применение в лабораторных, цеховых и полевых условиях различных отраслей промышленности:

  • температура окружающего воздуха от -30°C до +50°C;
  • относительная влажность воздуха до 80% при температуре +35°C;
  • атмосферное давление от 84 до 106,7 КПа.

  По условиям эксплуатации в части воздействия климатических факторов внешней среды прибор относится к исполнению ГОСТ Р 52931-2008. По устойчивости к воздействию вибраций прибор соответствует группе исполнения N2 ГОСТ Р 52931-2008.

  Прибор не содержит драгоценных материалов.

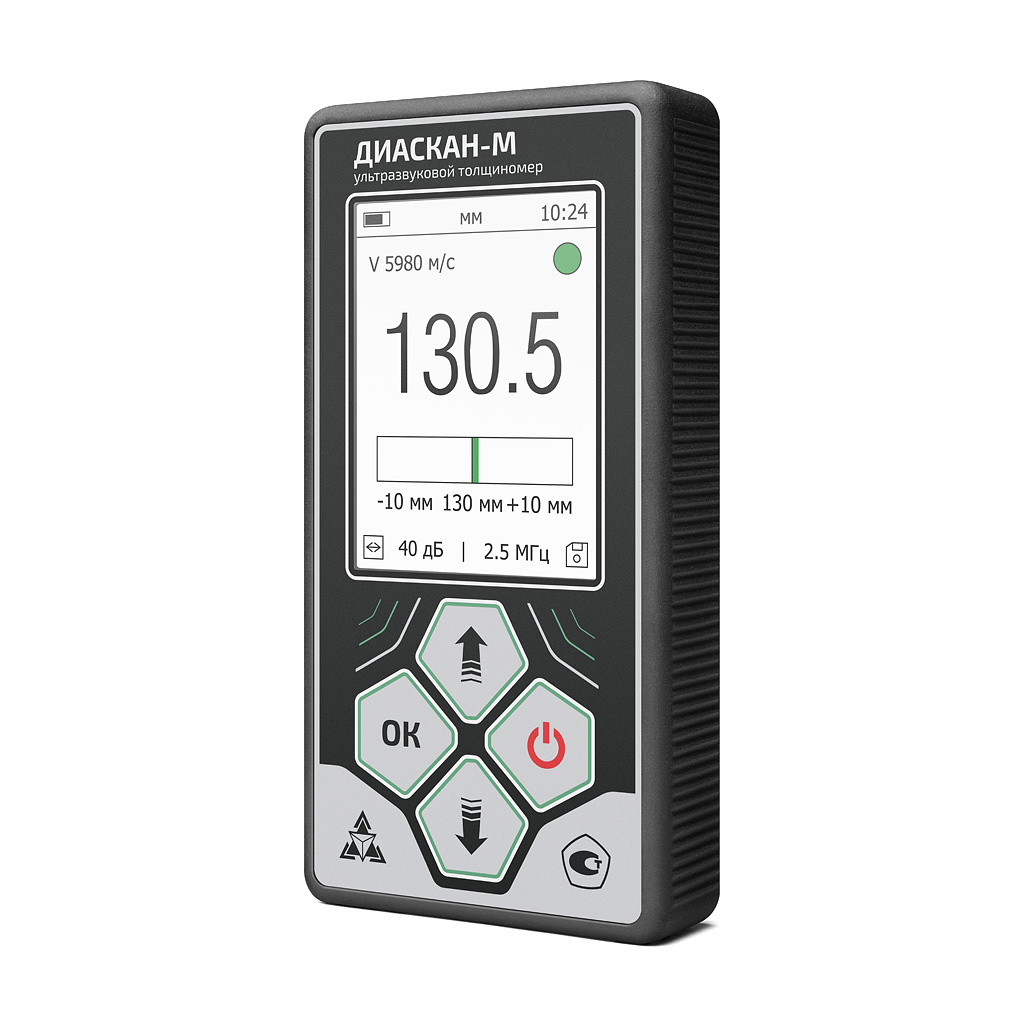

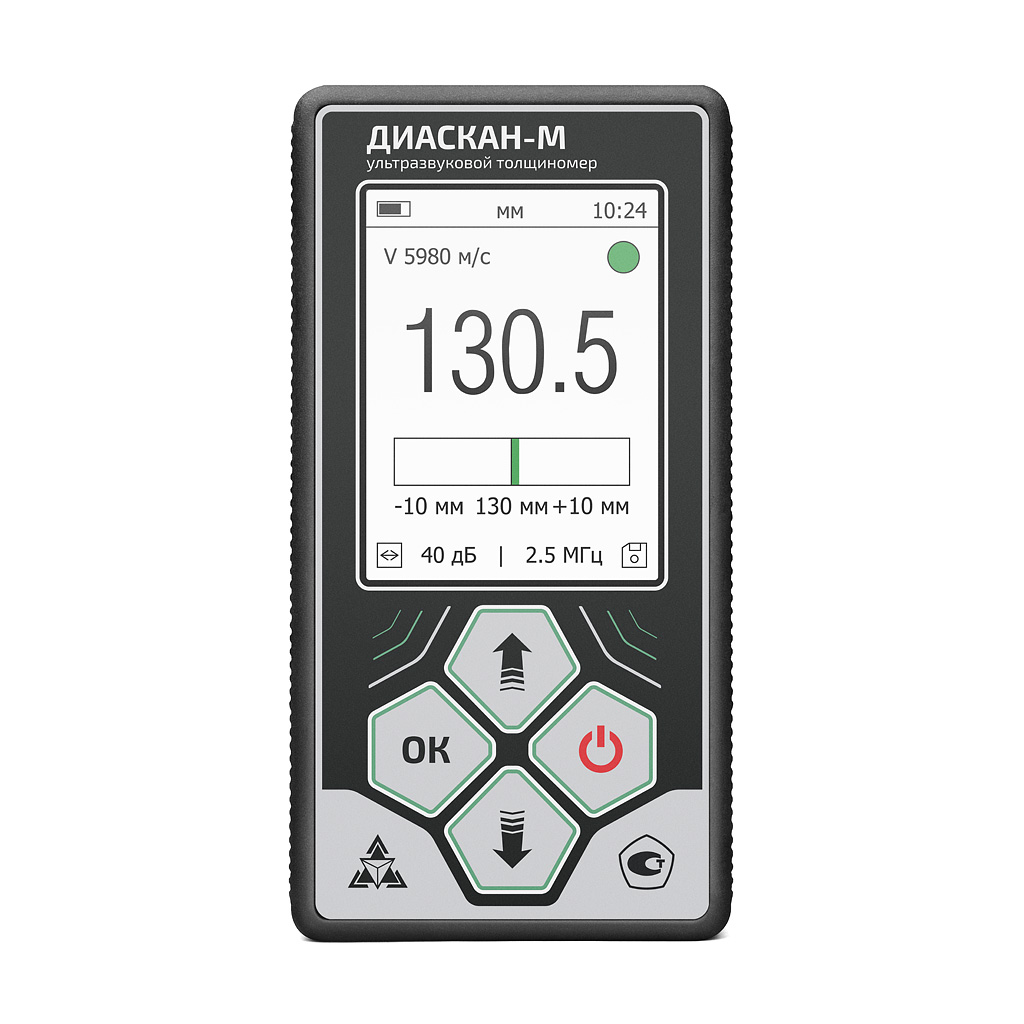

  Прибор снабжён цветным графическим дисплеем с разрешением 320 на 240 точек, встроенными энергонезависимыми часами реального времени.

• Видео




• Комплектация

  • Блок электронный — 1 шт.
  • Блок питания — 1 шт.
  • Преобразователи ультразвуковые — по заказу
  • Кабель подключения преобразователя — 1 шт.
  • Кабель подключения к ПК — 1 шт.
  • Кейс для транспортировки и хранения — 1 шт.
  • Руководство по эксплуатации — 1 шт.

• Документы

  • Руководство по эксплуатации Диаскан-М
  • Декларация ЕАЭС Диаскан
  • Свидетельство РЖД ДИАСКАН от 21.03.2025
