Ультразвуковые течеискатели NDTEC STR-103 (СТРИЖ 102)

Описание

Ультразвуковые течеискатели STR от российского бренда NDTEC – самое эффективное и доступное решение для быстрого и бесконтактного обнаружения повреждений:

1. Воздуховодов
2. Газопроводов
3. Сосудов давления
4. Баков, ёмкостей, резервуаров
5. Вакуумных установок
6. Наружных и внутренних инженерных систем при опрессовке воздухом

Течеискатель STR-103 обладает самой высокой чувствительностью среди ультразвуковых течеискателей профессионального класса. Он «слышит» звук утечки уже от 3 дБ. Это значит, что даже самые маленькие дефекты не скроются от контроля, и вы получите результат максимально возможного качества.

Всё под контролем

Ультразвуковые течеискатели  NDTEC STR-103 часто применяются службами предприятий, при регулярных обходах воздуховодов и газопроводов. Их используют для контроля качества и герметичности самых разных емкостей и трубопроводов.

С помощью ультразвуковых течеискателей  NDTEC STR-103 вы сможете:

• Заблаговременно выявлять факт появления утечек в воздуховодах и газопроводах
• Легко обследовать труднодоступное оборудование закрытое кожухами
• Снизить износ компрессоров и расход энергии  из-за постоянного поддержания давления
• Повысить безопасность производства за счет своевременного устранения дефектов в газопроводах
• Экономить время при  сдаче опрессовки наружных сетей (особенно в зимний период)
• Избежать простоев при поломках оборудования

Невысокая стоимость прибора гарантирует его окупаемость уже после одного-двух обнаруженных дефектов. При этом они очень просты в работе и не требуют ни поверки, ни обслуживания, ни расходных материалов.

Специальные возможности

Диагностика электрооборудования

Детектор утечек с подключенным ультразвуковым микрофоном может быть также использован для обнаружения ультразвука, вызванного коронными разрядами на выключателях, трансформаторов, изоляторов, прерывателей цепи, реле, шинопроводов и т.д.

Контроль качества механического оборудования

В данный момент разрабатывается контактный зонд позволяет оперативно выявлять места БУДУЩИХ дефектов:

1. Подшипников
2. Редукторов
3. Паросепараторов
4. Двигателей
5. Насосов
6. Компрессоров
7. Ремней/цепей/шкивов

ЕЩЕ ДО ПОЯВЛЕНИЯ вибрации и разбалансировки, а также проверять запорную арматуру.

Принцип работы

Ультразвуковой течеискатель STR-103 помогает выявлять места негерметичности трубопроводов, ёмкостей, вакуумного оборудования, и любого оборудования, развитие повреждений в котором сопровождается появлением слабого сигнала в ультразвуковом диапазоне, неразличимым для человеческого уха.

Любой дефект газо-воздухопровода, резервуара, газгольдера, любого технологического оборудования, давление в котором отлично от атмосферного в ту или иную сторону – связанный с негерметичностью, сопровождается ультразвуковыми колебаниями, исходящими из места повреждения.

Человеческое ухо не всегда в состоянии услышать эти звуки, так как большинство из них лежит в частотном диапазоне свыше 20 кГц.

Прибор STR-103 улавливает эти колебания с помощью узконаправленного датчика и преобразует их в звуковой диапазон, с выделением информационной составляющей (принцип «супер-гетеродин»).

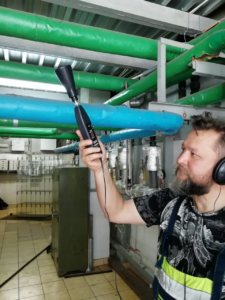

Оператор, проходя по цеху, методично и поочередно направляет течеискатель на обследуемое оборудование. Будучи направленным в место дефекта, прибор начинает издавать специальные синтезированные звуки, одновременно загорается светодиодный индикатор. Амплитуда звука и количество горящих светодиодов увеличиваются по мере приближения к месту дефекта.

При необходимости оператор может быстро надеть на базовый зонд насадку с гибким наконечником, для обследования труднодоступных мест и точной локализации микроповреждений.

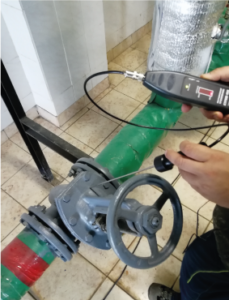

Имеющийся в наличии резиновый конус, надетый на датчик, позволяет чувствовать дефекты на удаленном расстоянии. Также доступен контактный зонд, позволяющий проверить подшипники, задвижки, клапана.

Обнаруженные дефекты отмечаются маркером или мелом, а также вносятся в отчет для планового или аварийного ремонта.

Входящий в комплект прибора ультразвуковой генератор применяется как источник ультразвука, для локализации мест негерметичности емкостей, замкнутых объемов, а также для тестирования прибора.

Использование течеискателей STR-103 не требует специальной подготовки и обучения. С ними может справится любой сотрудник квалификации от слесаря до инженера. Лишь два органа управления — регулятор громкости и кнопка включения прибора! Все очень просто.

Комплектация

• Ультразвуковой течеискатель
• Высокочувствительный микрофон (для фиксации самых слабых шумов от 3 дБ)
• Наушники
• Зонд «Гусиная шея» с раструбом (для уточнения / обследования труднодоступных мест)
• Кейс из ударопрочного пластика

Технические характеристики
