Описание
| Производитель: | Россия |
| Гарантия: | 1 год |
Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии.
Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
Компактный автономный генератор с дисплеем и встроенной индукционной антенной. Выходная мощность генератора до 20 Вт и дальность работы до 3 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение трассоискателя Успех 3.105Д
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
- Запись GPS\ГЛОНАСС координат и составление карт найденных коммуникаций.
- Возможность трассировки неметаллических коммуникаций с помощью дополнительного внутритрубного генератора.
Особенности приемника АП-019.3
- Современный цифровой трассопоисковый приемник-моноблок АП-019.3.
- Изображение трассы на экране прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
- Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).
- Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
- Дополнительные функций при подключении внешних датчиков.
- Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40…8000 Гц, Радио 8…40 кГц).
- Меню на двух языках (русский и английский).
- Возможность подключения внешнего аккумулятора Power Bank и работа при отрицательных температурах, внешний аккумулятор прячется под одежду оператора.
Особенности генератора АГ-105
- Встроенный «мультиметр» отображает по выбору оператора — напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение/увеличение мощности после автосогласования.
- Небольшие габариты и вес.
Функциональные возможности приемника АП-019.3 в различных режимах работы
Режим «Трасса»
Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
Режим «График»
На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.
Режим «График+»
Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.
Режим «Минимум максимум»
Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.
Режимы «Относительное расстояние до коммуникации»
Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.
Режим «2-частоты»
В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.
Рекомендуемые области применения трассоискателя Успех 3.105Д
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.

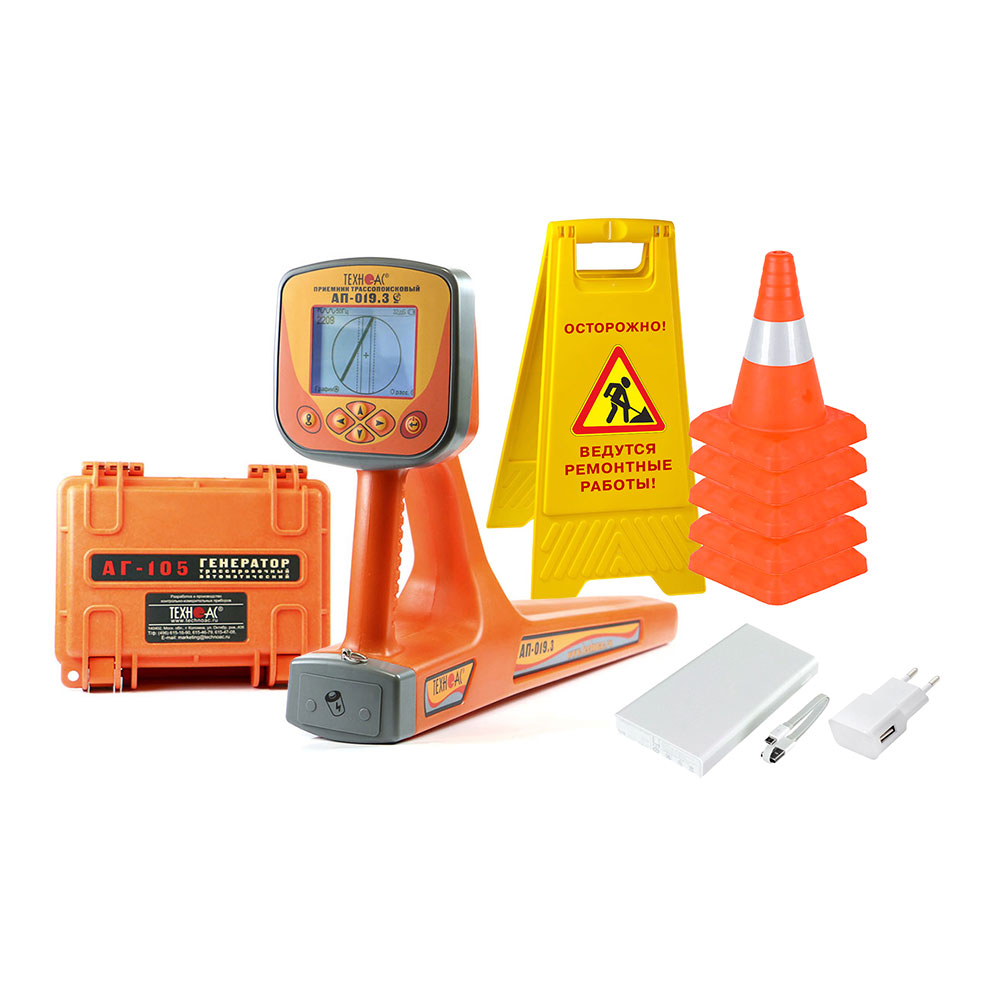

Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Трассопоисковый приемник АП-019.3 | 1 шт. |
| 2 | Генератор АГ-105 | 1 шт. |
| 3 | Кабель АГ120.02.020 | 1 шт. |
| 4 | Кабель АГ120.02.050 | 1 шт. |
| 5 | Кабель USB 2.0 AM-mini USB 1 м | 1 шт. |
| 6 | Кабель АГ105.02.020 | 1 шт. |
| 7 | Контакт магнитный АГ120.02.090 | 2 шт. |
| 8 | Штырь заземления АГ110.02.004 | 2 шт. |
| 9 | Колпачок изоляционный d=8 мм | 2 шт. |
| 10 | Батарейки | 12 шт. |
| 11 | Диск CD-R | 1 шт. |
| 12 | Power Bank, 10 000 mAh | 1 шт. |
| 13 | Конус дорожный, высота 30 см | 5 шт. |
| 14 | Аварийный знак «Люк открыт» или «Идут работы» | 1 шт. |
| 15 | Сумка для приемника (чехол 53212) | 1 шт. |
| 16 | Сумка для комплекта (чехол 53222) | 1 шт. |
| 17 | Руководство по эксплуатации | 3 шт. |
| 18 | Паспорт | 1 шт. |
Дополнительная комплектация трассоискателя Успех 3.105Д
| № | Наименование |
|---|---|
| 1 | Индукционная антенна ИЭМ-301.5 |
| 2 | Комплект аккумуляторов и зарядное устройство для приемника АП-019 |
Технические характеристики
Характеристики трассопоискового приемника АП-019.3
| Параметр | Значение |
|---|---|
| Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Частота фильтра в режиме «Зонд» | 512 Гц |
| Диапазон частот «Радио» | 8…40 кГц |
| Динамический диапазон входных сигналов | 120 дБ |
| Количество встроенных датчиков | 4 |
| Максимальная чувствительность (режим «График» f0 = 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31 до 35 кГц) |
5 мкА на расстоянии 1 м |
| Объем памяти модуля GPS | 2300 «точек» |
| Подключаемые внешние датчики | CI-105, CI-110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС) |
| Управление чувствительностью | — автоматическое – для 2D отображения «Трасса»; — полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»; — автоматическое / ручное (по выбору) – для режима «2 частоты» |
| Определение глубины залегания трассы | — 0…10 м; — автоматически в режиме «Трасса»; — по нажатию кнопки в режиме «Зонд» |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | — 0,01…9,99 А; — автоматически в режиме «Трасса» |
| Точность определения оси коммуникации, в % от глубины залегания | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим) |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры | — 2D визуализация положения трассы относительно прибора; — глубина залегания трассы; — ток сигнала; — графики уровня сигнала; — сила сигнала; — параметры настройки и управления |
| Звуковая индикация | встроенный излучатель: — синтезированный звук ЧМ; — звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В: — 4 элемента тип «С»; — внешний аккумулятор (Power Bank — опция) |
| Время непрерывной работы от одного комплекта щелочных батарей | не менее 20 часов |
| Автоматическое отключение питания при бездействии для экономии заряда | после 30 минут |
| Диапазон температур эксплуатации / хранения | -20…+60°С / -30…+60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,45 кг |
Характеристики трассировочного генератора АГ-105
| Параметр | Значение |
|---|---|
| Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц» | |
| Нагрузка «клипсы» или «клещи» | 512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33» |
| «Антенные» режимы | 8192 — «8.2» / 32768 — «33» для «Lc» или 8192 — «8.2» для «AH» |
| Режим работы | |
| «Антенные» режимы | встроенная передающая антенна «LC» |
| внешняя передающая антенна «АН» | |
| Режим работы | |
| Режимы «модуляции» (сигналы специальной формы) | — прерывистый «ПР» (кратковременные посылки сигнала); — длительность посылки 0,12 сек.; — частота следования посылок 1 Гц |
| — двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц); — соотношение амплитуд 4/1 (соответственно) |
|
| Выходные параметры при напряжении питания 12…15 В | |
| Выходной ток, А | |
| Ограниченный программой при ручном повышении, ≥ | 5 — при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F» |
| 3 — при частоте 32768 Гц «33» | |
| Заданный для автоматического согласования, ≥ | 0,2 — при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F» |
| 0,1 — при частотах 8192 Гц «8.2» / 32768 Гц «33» | |
| Максимальное выходное напряжение, В | |
| В зависимости от «модуляции», ≥ | 32 — в двухчастотном режиме модуляции «2F» |
| 40 — в других режимах | |
| Максимальная выходная мощность, Вт | |
| Ограниченная программой, ≥ | 20 — при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» |
| 6 — при частоте 32768 Гц «33» | |
| Источники питания | |
| Напряжение питания | 7…15 В |
| Батарейный комплект «тип С×8» | 8 щелочных («alkaline») элементов 1,5 В «тип С» |
| Внешние источники питания (не входят в комплект поставки) | — аккумулятор «12 В» (например, автомобильный); — выходное напряжение 11…14 В при токе не менее 4 А |
| — сетевой блок питания АГ114М.02.020 (дополнительная принадлежность); — выходное напряжение 15 В, мощность 60 Вт |
|
| Время работы («жизненный цикл» зависит от качества батарей) | при работе от батарейного комплекта «тип С×8» ≈ 5 часов в режимах «НП» и «2F» (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме «ПР» (при исходной выходной мощности 15 Вт) |
| при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено | |
| Функциональные особенности | |
| Автоматическое управление выходной мощностью в процессе генерации | пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания |
| Согласование с нагрузкой | автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: — ≥ 0,2 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»; — ≥ 0,1 А при частотах 8192 Гц «8.2» и 32768 Гц «33» |
| ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования | |
| Варианты подключения к исследуемой коммуникации | контактное подключение с возвратом тока через землю |
| бесконтактное подключение с применением встроенной передающей антенны «LC» | |
| бесконтактное подключение с применением внешней передающей антенны «АН» | |
| бесконтактное подключение с применением индукционных передающих клещей | |
| Конструктивные параметры | |
| Выходной усилитель мощности | модифицированный CLASS D КПД до 85% |
| Габаритные размеры, мм | 216х180х105 мм |
| Вес, кг | 2 |
| Условия эксплуатации | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+60ºС (с «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды) |
| Степень защиты корпуса | IP65 (при закрытой крышке корпуса — кейса) |
