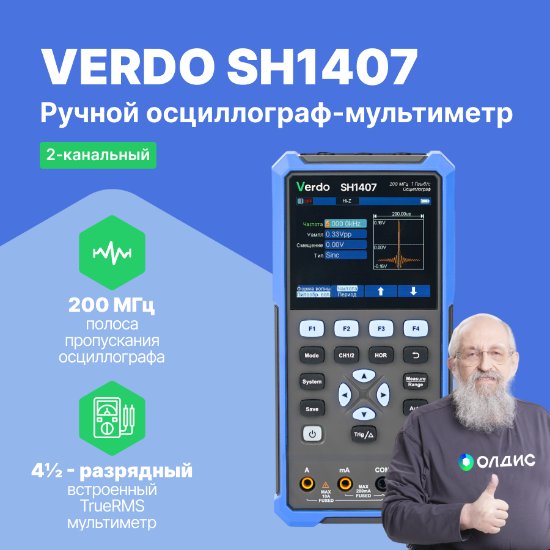

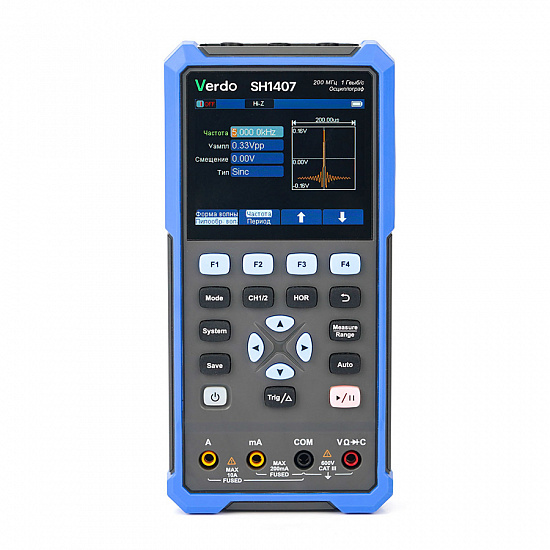

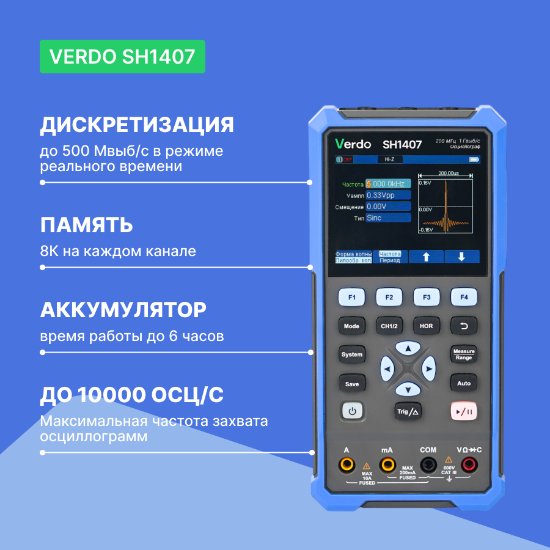

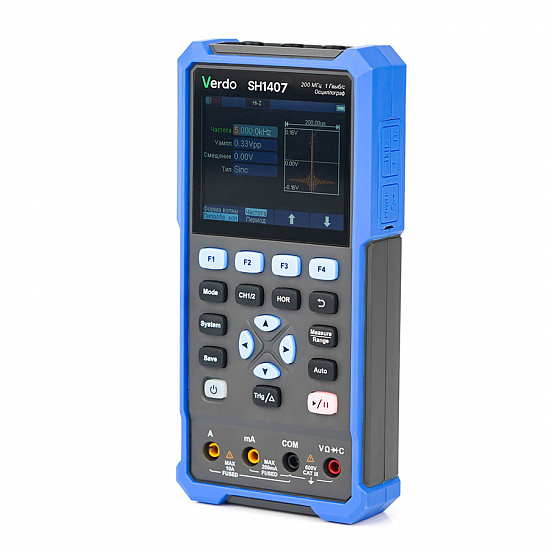

VERDO SH1407 Осциллограф-мультиметр 200 МГц, 2 канала

В наличии

Портативный двухканальный цифровой осциллограф VERDO SH1407 совмещён с TrueRMS-мультиметром. Полоса пропускания составляет 200 МГц, частота дискретизации — до 1 Гвыб/с. Аккумуляторное питание обеспечивает более 4 часов работы без подключения к сети.

Задать вопрос
Поделиться

Технические характеристики

Полоса пропускания, МГц	20, 200
Количество каналов	2
Частота дискретизации	0,25 Выб/с -1 Гвыб/с, 1000000000
Чувствительность по вертикали	10 мВ/дел – 10 В/дел, от 1 мВ/дел. до 10 В/дел.
Диапазон коэффициента развертки	2 нс/дел – 1000 с/дел, 2 нс/деление – 1000 с/деление с шагом 1-2-5
Встроенный мультиметр	Да
Время нарастания переходной характеристики	1.75
Входное сопротивление	1 MΩ±2%, параллельно с 16 пФ±10 пФ

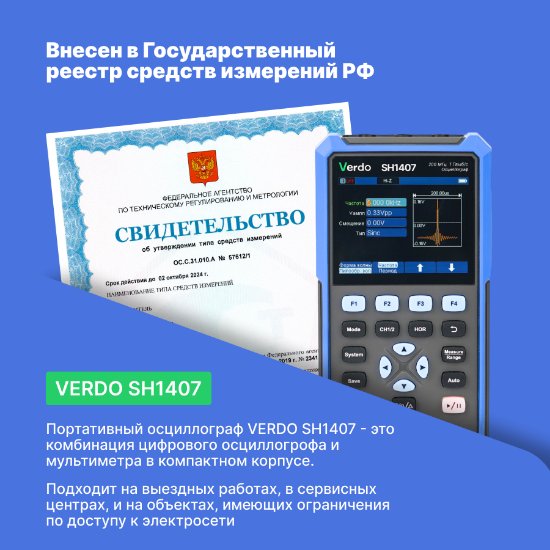

Номер в госреестре СИ	90667-23
Вид исполнения	Портативный
Измерение постоянного тока (до), А	10
Измерение переменного тока (до), А	10
Вертикальное разрешение (A/D), бит	8
Максимальная длина записи	10 K
Максимальная частота захвата, осц/с	10000
Точность временной развертки, ppm	±100
Режимы входа	AC, DC, GND
Частотомер	Да
Генератор сигналов	Нет
Анализ спектра	БПФ
Фильтры в системе синхронизации	АС
Дополнительные виды синхронизации	Фронт
Тип отображения	Цифровой
Дисплей	3,5″ цветной ЖК-дисплей, 320 × 240, 65536 цветов, TFT экран
Интерфейс	USB
Базовая погрешность, %	0.3
Измерение постоянного напряжения (до), В	1000
Измерение переменного напряжения (до), В	750
Измерение True RMS	Да
Диапазон измерения сопротивления	0 … 100 МОм
Диапазон измерения электрической емкости	0 … 2 мФ
Прозвонка цепи	Да
Тестирование диодов	Да, 0 В — 2 В
Удержание показаний	Да
Гарантия (мес.)	12
Страна производитель	Китай
Макс. входное напряжение (для 1 МОм)	400 В (DC + AC пик)
Коэффициент затухания пробника	1X — 10000X
Смещение	6 делений
Погрешность по постоянному току в режиме усреднения (типично)	± (3% Показания + 0.05 дел)
Режимы захвата данных	Выборка; последовательный захват выборок
Обнаружение пиковых значений	Захват глитчей
Интерполяция	Sin(x))/x
Пределы допускаемой относительной погрешности измерения длинных временных интервалов	±100 х 10-6
Источники запуска	Канал CH1, CH2
Диапазон уровня триггера	±4 деления от центра экрана
Точность уровня триггера (типичная)	±0.3 дел
Тип запуска	Запуск по фронту: подъём, падение
Режимы запуска	Автоматический, ждущий и однократный
Полная шкала	4 ½ разряда (макс. 19999 отсчетов)
Прозвонка	< 50 Ом - звуковой сигнал
Емкость	20нФ – 2 мФ: ± (3%+10 е.м.р.)
Напряжение	DCV: 200мВ ± (0,5% +10 е.м.р.), 2В, 20В, 200В,1000В ± (0,3% +5 е.м.р.); ACV (True RMS): 200мВ, 2В, 20В, 200В: ± (0,8% +10 е.м.р.), 750В: ± (1%+10 е.м.р.); Частота: 40 Гц — 1000 Гц
Ток	DCA: 0,2А, ± (0,8% +10 е.м.р.), 10A: ± (2,5% +10 е.м.р.); ACA: 0,2А, ± (1% +10 е.м.р.), 10A: ± (2,8% +10 е.м.р.)
Сопротивление	200 Ом (0,8% +10 е.м.р.); 2 кОм (0,8% +5 е.м.р.); 20кОм ~ 2 МОм (0,8% +3 е.м.р.); 20 MОм: ± (1% +3 е.м.р.); 100 MОм: ± (5% +10е.м.р.)
Дополнительный функционал мультиметра	Режим относительных измерений; ручной и автоматический выбор диапазонов измерений; режим удержания показаний
Тип дисплея	Жидкокристаллический цветной TFT дисплей с диагональю 3,5 дюймов (8,9 см), 65536 цветов
Разрешение дисплея	320 × 240
Координатная сетка	Сетка 8 делений по вертикали на 12 делений по горизонтали
Тип питания	Сетевое (через адаптер) или с помощью аккумулятора
Сетевое напряжение источника питания	Переменное напряжение 100В — 240 Вскз 50/60 Гц САТ II
Питание на входе в прибор	постоянное напряжение 5 В, 2 А
Предохранитель	2 A, класс T, 250 В
Аккумулятор	2200 мА·ч х2, (3,7 В, тип 18650)
Рабочая температура (нормальные условия)	от 15 °C до 25 °C
Температура хранения	от -20 °C до +60 °C
Относительная влажность	от 30 до 80%
Атмосферное давление	от 84 до 106 кПа
Электромагнитная совместимость	соответствует требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

Описание

Портативный ручной осциллограф VERDO SH1407 объединяет двухканальный цифровой осциллограф с полосой пропускания до 200 МГц и 4½-разрядный TrueRMS-мультиметр.

Аккумуляторное питание позволяет работать без подключения к сети более 4 часов. Прибор предназначен для измерений в полевых условиях, на выездных работах, в сервисных центрах и на объектах с ограниченным доступом к электросети или рабочим пространством.

Сохранение результатов измерения. Во внутренней памяти можно сохранить 4 настройки, 4 опорные осциллограммы, 4 копии экрана и 4 файла осциллограмм в формате CSV. Опорные осциллограммы можно отображать одновременно с текущим сигналом для сравнения. При подключении к ПК через USB type-C прибор предоставляет доступ к сохранённым копиям экрана и осциллограммам.

Автоматические и курсорные измерения. Доступны курсоры, привязываемые к осциллограмме или экрану, и автоматические измерения частоты, периода, амплитуды, максимального и минимального значения, размаха, среднего и среднеквадратичного значения, скорости нарастания и спада, ширины положительного и отрицательного импульса. На экран можно вывести до 6 автоизмерений одновременно.

Режимы сбора данных. Режим детектирования пиков позволяет обнаруживать импульсные помехи в сигнале; режим X-Y используется для анализа фазовых соотношений между каналами.

Встроенный мультиметр. Мультиметр отображает до 20 000 отсчётов и измеряет постоянное и переменное напряжение и ток, сопротивление и ёмкость. Предусмотрены тестирование диодов, прозвонка цепи, относительные измерения, ручной и автоматический выбор диапазонов, удержание показаний.

Программное обеспечение. ПО позволяет отображать осциллограммы на экране компьютера, сохранять данные измерений в формате BIN и снимки экрана, а также выполнять курсорные измерения. Поддерживается управление командами SCPI.

Эксплуатация. Сменные аккумуляторы обеспечивают до 4 часов непрерывной работы. Встроенный противоударный хольстер защищает прибор от случайных падений и ударов. Опорная скоба позволяет размещать его на элементах конструкции обслуживаемых объектов. Пластиковое покрытие внешней поверхности входных осциллографических разъёмов помогает предотвратить случайное соприкосновение оператора с высоким напряжением.
Применение
- Формирование комплектов приборов для лицензирования МЧС.
- Диагностика неисправностей аналоговых и цифровых схем.
- Образовательные и обучающие цели.
Особенности
- Встроенный мультиметр с базовой погрешностью 0,3% и показаниями до 20 000 отсчётов.
- Противоударный хольстер.
- Съёмные аккумуляторы.
- Цветной ЖК-экран диагональю 3,5 дюйма с разрешением 320 × 240.
- Функции сохранения сигналов.
Комплектация
- Осциллограф-мультиметр.
- Сумка для переноски и хранения.
- Адаптер питания.
- USB-кабель.
- Пассивный щуп.
- Кабель с зажимом-«крокодилом».
- Набор щупов к мультиметру: один красный и один чёрный.
- Отвёртка для согласования щупов.
