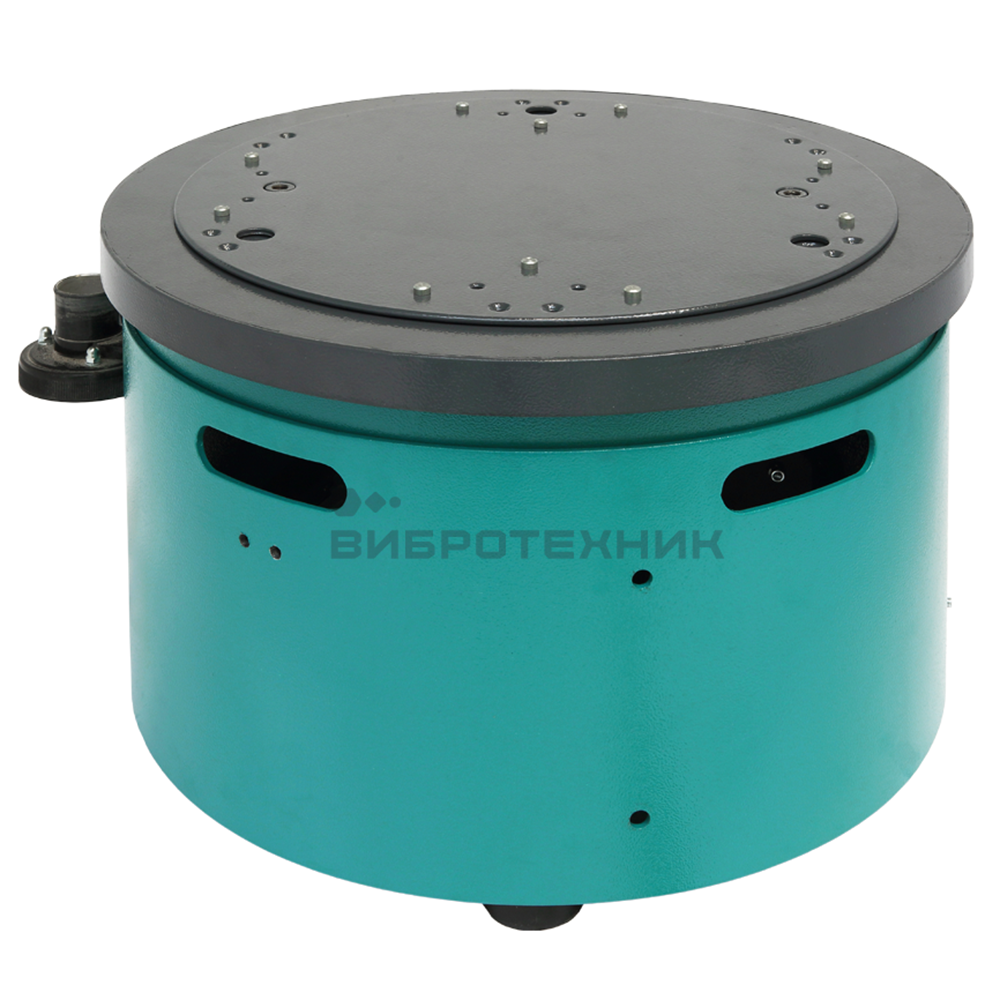

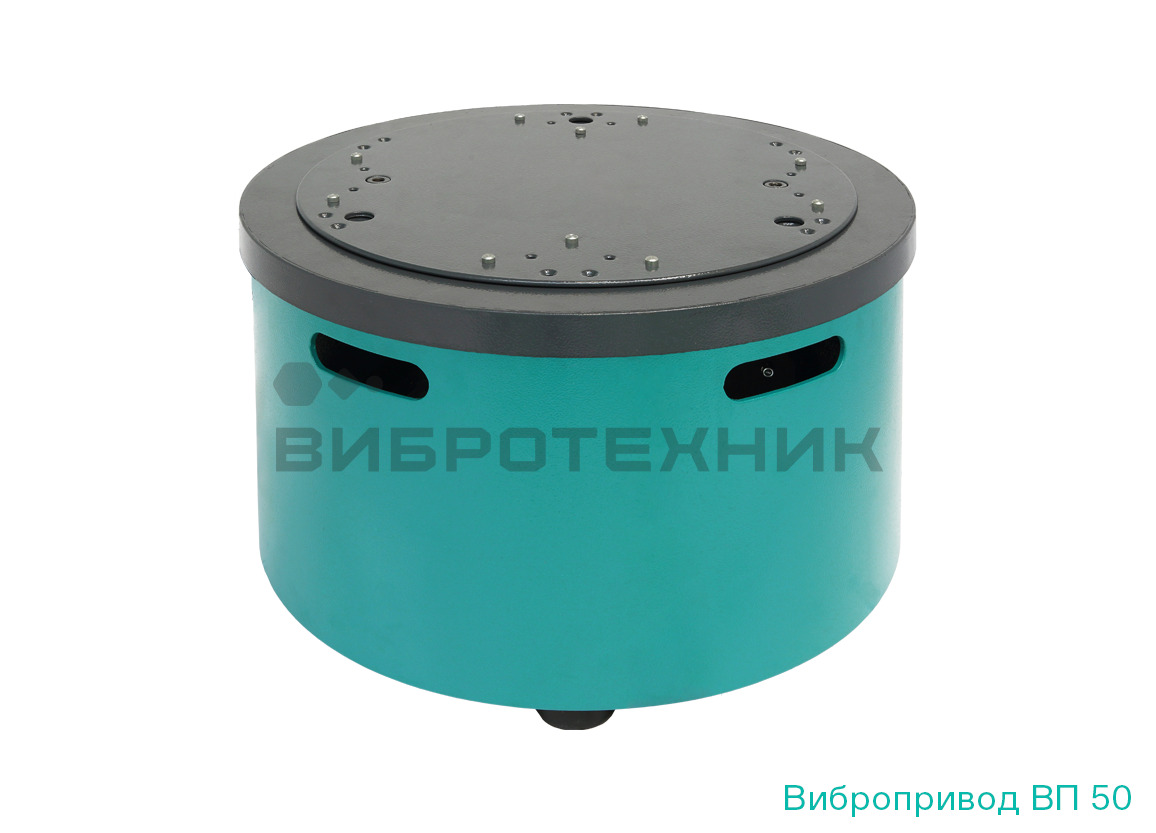

Вибропривод ВП 50

В наличии

Вибропривод ВП 50 предназначен для рассева материалов на ситах диаметром 200, 300 и 500 мм и может использоваться как вибростол. Платформа совершает винтовые возвратно-поступательные колебания; частота колебаний — 1500 кол/мин, полезная масса нагрузки — до 100 кг.

Задать вопрос
Поделиться

Технические характеристики

Диапазон нагрузки	100
Амплитуда колебаний	1.0-3.0
Частота	1500
Напряжение, В	220, 380
Мощность, Вт	2х370
Модель пульта управления	МПУ1-Т / МПУ3-Т

Описание

В состав вибропривода входят корпус, платформа, пружины, дебалансы и электродвигатели. Платформа представляет собой круглую сварную конструкцию и установлена на корпусе через пружины. На нижнем торце платформы приварены кронштейны со смонтированными в них дебалансными вибраторами. Оси вибраторов размещены под углом к платформе и скрещиваются в пространстве. Вращающий момент от электродвигателей передается на вибраторы через лепестковые муфты.

Принцип работы. При включении вибропривода в сеть электродвигатели вращают дебалансные вибраторы, которые придают платформе с установленными на ней элементами винтовые возвратно-поступательные колебания с частотой вращения вибраторов. Этот вид колебаний обеспечивает движение частиц рассеиваемого материала по спирали от центра к периферии сита по просеивающей поверхности. Амплитуда колебаний зависит от массы закрепленных на платформе элементов технологического оборудования и массы загружаемого материала.

На платформу вибропривода могут быть установлены сита диаметром 200, 300 и 500 мм. Вибропривод может применяться в качестве вибростола с нагрузкой на платформу до 50 кг.
Комплектация
- Вибропривод ВП 50 с пультом управления МПУ 3-01 (380 В)
- Устройство крепления сит СЛ 50/70
- Изготовление тары и упаковка
- Устройство крепления сит СЛ 40/70
Документы
- Скачать руководство по эксплуатации
- Скачать описание товара
Особенности
3D-ДВИЖЕНИЕ ПЛАТФОРМЫ. Платформа совершает высокочастотные возвратно-поступательные винтовые колебания, что на треть увеличивает эффективность рассева.

БЕЗОПАСНОСТЬ РАБОТЫ. Исключен доступ к вращающимся элементам.

УДОБСТВО РАБОТЫ. Для перемещения вибропривода в корпусе предусмотрено четыре ручки. На платформе выполнены резьбовые отверстия для установки устройства крепления сит и сменных элементов.

ПОДКЛЮЧЕНИЕ К 1 ИЛИ 3-Х ФАЗНОЙ СЕТИ. Возможна поставка с пультом и электродвигателями на 220 В или 380 В.

НИЗКИЙ УРОВЕНЬ ШУМА. Эластичные приводные элементы обеспечивают низкий уровень шума. Резиновые амортизаторы снижают уровень вибрации, передаваемый на опорную поверхность. Пружины соединены с корпусом и платформой через демпфирующие резиновые втулки.

КОМПЛЕКТАЦИЯ ПУЛЬТОМ УПРАВЛЕНИЯ. Пульт управления предназначен для запуска и остановки оборудования и обеспечивает:
- автоматическое отключение питания при превышении максимального значения тока или коротком замыкании;
- защиту оператора от поражения током;
- защиту электродвигателя от перегрузки.
Совместимость
- Сито лабораторное Сито СЛ 20/50Н диаметром 200 мм, высотой 50 мм

  20 000 ₽
- Сито лабораторное Сито СЛ 20/100Н диаметром 200 мм, высотой 100 мм

  12 900 ₽
- Сито лабораторное Сито СЛ 20/38Н диаметром 200 мм, высотой 38 мм

  9 300 ₽
- Сито лабораторное Сито СЛ 30/50Н диаметром 300 мм, высотой 50 мм

  11 000 ₽
- Сито лабораторное Сито СЛ 30/100Н диаметром 300 мм, высотой 100 мм

  16 100 ₽
- Сито лабораторное Сито СЛ 50/70Н диаметром 500 мм, высотой 70 мм

  33 000 ₽
- Сита лабораторные Сита с продолговатыми отверстиями лабораторные

  По запросу

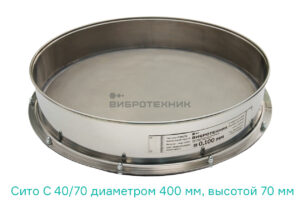

- Сито лабораторное Сито СЛ 40/70Н диаметром 400 мм, высотой 70 мм

  30 000 ₽
- Сито контрольной точности СЛ 12/38К диаметром 120мм, высотой 38мм

  68 700 ₽
- Сито контрольной точности СЛ 20/50К диаметром 200мм, высотой 50мм

  110 000 ₽
- Сито контрольной точности СЛ 20/100К диаметром 200мм, высотой 100мм

  18 700 ₽
- Сито контрольной точности СЛ 30/50К диаметром 300мм, высотой 50мм

  140 000 ₽
- Сито контрольной точности СЛ 30/100К диаметром 300мм, высотой 100мм

  27 400 ₽
- Сито контрольной точности СЛ 40/70К диаметром 400мм, высотой 70мм

  35 000 ₽
- Сито лабораторное контрольной точности Сито контрольной точности СЛ 40/140К диаметром 400мм, высотой 140мм

  37 900 ₽

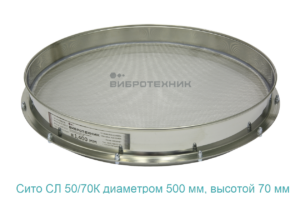

- Сито контрольной точности СЛ 50/70К диаметром 500мм, высотой 70мм

  54 000 ₽

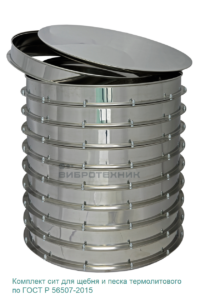

- Комплект сит для щебня и песка термолитового по ГОСТ Р 56507-2015

  310 500 ₽
- Комплект сит для грунта по ГОСТ Р 70259— 2022

  61 600 ₽
- Комплект сит для асфальтобетона по ГОСТ Р 58401.15— 2019

  174 800 ₽

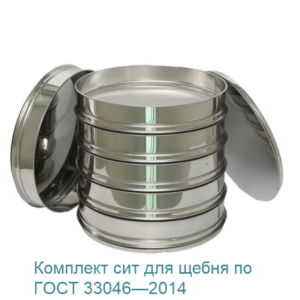

- Комплект сит для щебня по ГОСТ 33046-2014

  174 800 ₽

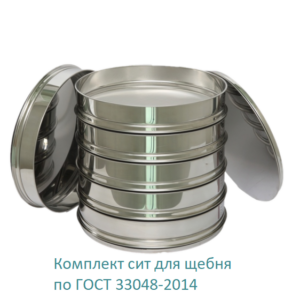

- Комплект сит для щебня по ГОСТ 33048-2014

  174 800 ₽
- Комплект сит для щебня по ГОСТ 33028-2014

  174 800 ₽
- Сито грохота ГР 30

  28 000 ₽

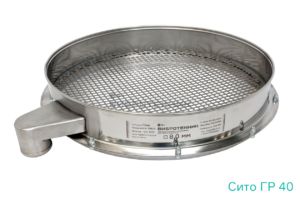

- Сито грохота ГР 40

  50 300 ₽

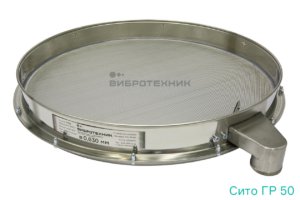

- Сито грохота ГР 50

  63 000 ₽

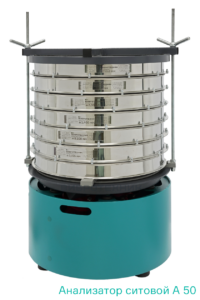

- Ситовой анализатор Анализатор ситовой А 50

  690 000 ₽

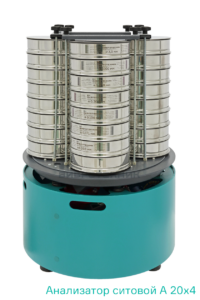

- Ситовой анализатор Анализатор ситовой А 20×4 (на базе ВП 50)

  690 000 ₽
- Грохот вибрационный ГР 30

  418 500 ₽

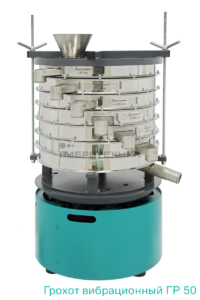

- Грохот вибрационный ГР 50
