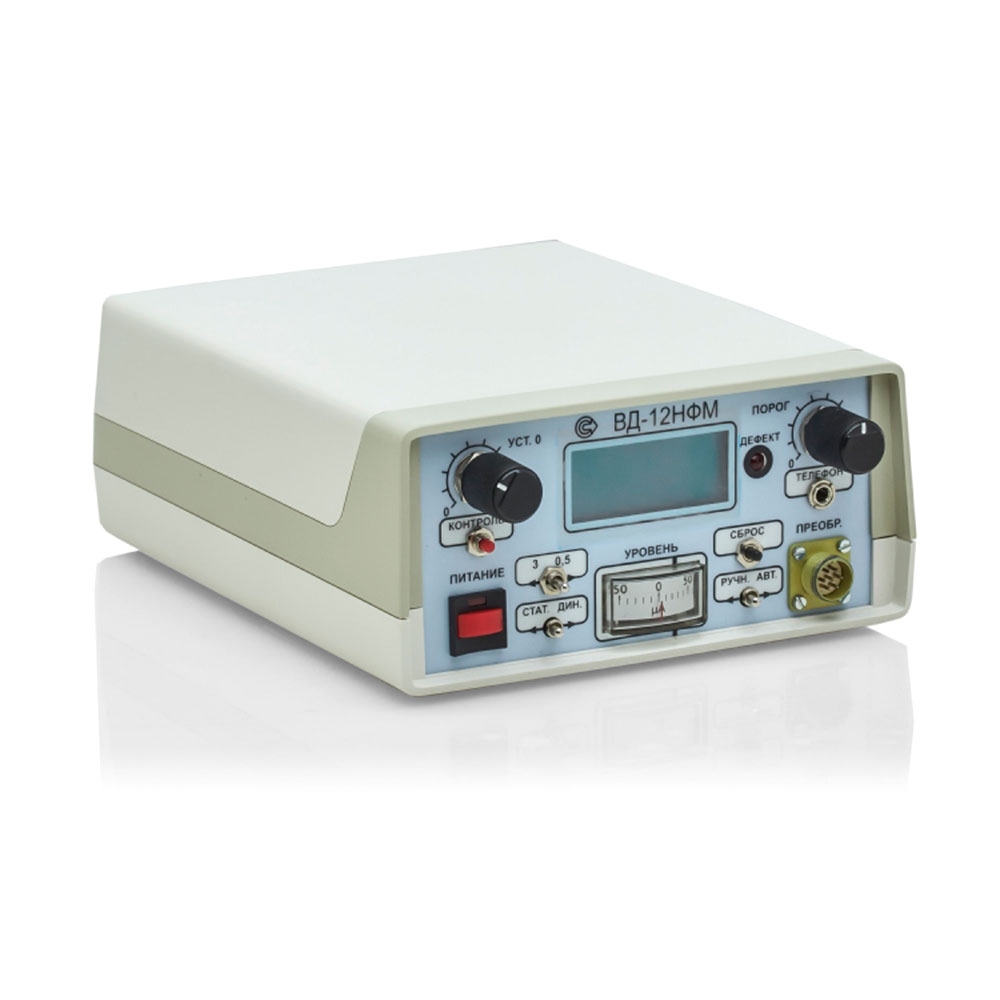

Вихретоковый дефектоскоп с 2-мя преобразователями ВД-12НФМ

В наличии

Производитель:	Россия
Гарантия	12 месяцев

Вихретоковый дефектоскоп ВД-12НФМ относится к средствам для проведения ручного неразрушающего контроля. Прибор позволяет обнаруживать поверхностные дефекты сплошности (трещины) в изделиях из ферромагнитных, латунных и алюминиевых сплавов. Вихретоковый метод не требует контакта с поверхностью детали, поэтому может выявлять дефекты через покрытия, слои окислов и загрязнений. Допускается контроль изделий сложной формы, криволинейных или грубых поверхностей.

Принцип работы прибора ВД-12НФМ

Вихретоковый метод неразрушающего контроля основан на регистрации вторичных электромагнитных полей вихревых токов, индуцированных внешним высокочастотным магнитным полем в контролируемом изделии. В местах нарушения сплошности (однородности), где проводимость меняется, картина распределения вихревых токов и их магнитных полей также меняется. Это позволяет уверенно определить местоположение, а также оценить размер и глубину поверхностной трещины.

Выносные преобразователи являются дифференциальными трансформаторами тока с одной возбуждающей и двумя симметричными регистрирующими катушками, включёнными встречно-последовательно. Прибор измеряет разность фаз принятого и опорного сигнала, сравнивает её с установленным порогом и выдаёт сигнал о наличии дефекта.

Особенности конструкции и преимущества ВД-12НФМ

Вихретоковый дефектоскоп ВД-12НФМ снабжается выносными преобразователями трёх типов, для контроля изделий из металлов и сплавов в различных условиях. Дифференциальное включение датчиков преобразователя позволяет эффективно подавлять индустриальные помехи. Система автоматической регулировки усиления (АРУ) компенсирует влияние зазоров между преобразователем и поверхностью изделия (лакокрасочные и изоляционные покрытия, шероховатости, вогнутые участки). Есть также возможность ручной отстройки от внешних воздействий и влияющих факторов.

При обнаружении дефекта срабатывает световая и звуковая сигнализация. При работе в условиях сильной зашумлённости предусмотрено подключение головных телефонов. Цифровой индикатор позволяет оценить размеры нарушения сплошности.

Автономное питание от 4 аккумуляторов типа АА вместе с возможностью питания от сети, малые габариты и масса, большой диапазон рабочих температур позволяют использовать прибор в лабораторных, цеховых и полевых условиях.

Область применения ВД-12НФМ

Вихретоковый дефектоскоп ВД-12НФМ применяется на предприятиях нефтегазодобычи для контроля качества насосно-компрессорных труб, насосных штанг, магистральных газопроводов. Нормативными документами РЖД прибор рекомендован для использования в локомотивных депо при проведении неразрушающего контроля деталей подвижного состава: дисков вагонных колёс, корпусов автосцепок, боковых рам тележек, надрессорных и соединительных балок, рессор, упорных колец буксовых узлов. Также возможно применение дефектоскопа для обнаружения поверхностных трещин в металле, в том числе продольных и поперечных трещин сварных швов, на различных предприятиях транспорта, машиностроения и сельского хозяйства, а также в строительстве.

Особенности ВД-70

малые габариты;
аккумуляторное питание;
широкий ассортимент преобразователей;
индикация глубины дефекта в миллиметрах;
запоминание до 1000 изображений дефектов;
запоминание до 300 программ настроек прибора;
контроль грубых и необработанных поверхностей;
цветной дисплей с высокой разрешающей способностью;
прочный алюминиевый корпус для тяжелых условий эксплуатации.

Технические характеристики

Материал образца		Порог чувствительности, мм
Ферромагнитный	При шероховатости поверхности контроля не более	R_a1,25 R_z320
Глубина ИД		0,5±0,053,0±0,1
Ширина ИД		0,05…0,150,05…0,3
Немагнитный	При шероховатости поверхности контроля не более	R_a1,25 R_z 160
Глубина ИД		0,5±0,051,5±0,1
Ширина ИД		0,05…0,15 0,05…0,15

Материал изделия	Максимальный рабочий зазор, мм для преобразователя
	Иа5.125.006 тип 1	Иа5.125.002 тип 2	Иа5.125.006-01 тип 3
Ферромагнитный	0,5 мм	3 мм	-
Немагнитный	-	-	0,2 мм

Электропитание	автономное от 4 аккумуляторов типа АА от сети 220В 50Гц (изготавливается по отдельному заказу)
Время установления рабочего режима не более	1 мин.
Продолжительность непрерывной работы	8 ч
Диапазон рабочих температур	от -10⁰С до +40⁰С
Относительная влажность при температуре +25⁰ C	80%
Габаритные размеры: · Электронного блока (Д X Ш X Г) · Преобразователей (Диаметр X Длина)	190 мм х150 мм х70 мм Иа5.125.002 - 20 мм x 105 мм Иа5.125.006 (с защитным колпачком) - 20 мм x 130 мм
Масса электронного блока (с элементами питания)	0,9 кг
