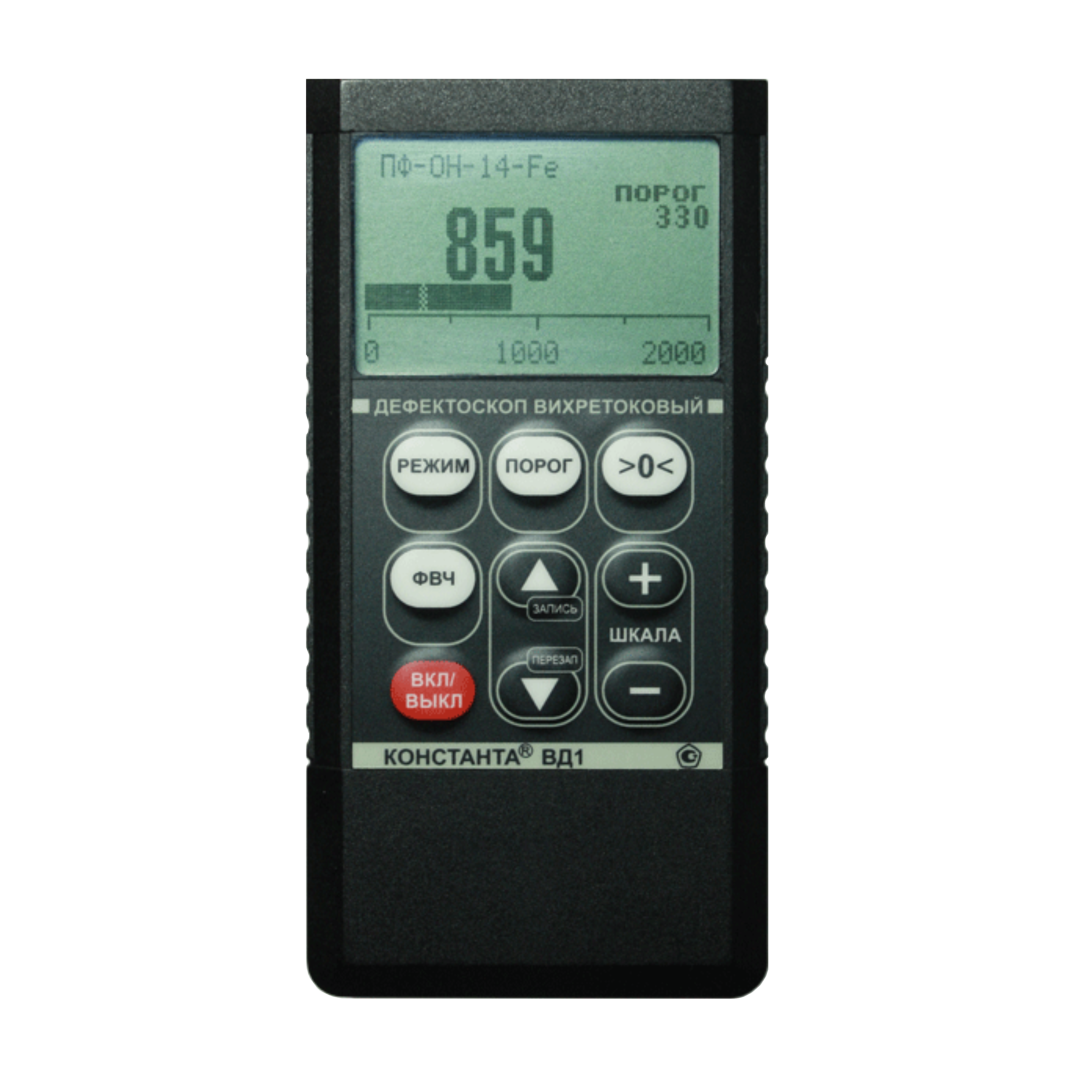

Вихретоковый дефектоскоп Константа ВД1
Дефектоскоп Константа ВД1 применяется для детектирования поверхностных и сквозных трещинных нарушений поверхности; трещин развивающихся со стороны, противоположной диагностируемой; в промежуточных слоях многослойных конструкций; в изделиях исполненных ферромагнитными и неферромагнитными металлами и сплавами. Вихретоковый дефектоскоп Константа ВД1 имеет обширный набор преобразователей, которые позволят быстро решить большинство поставленных задач, методом вихретоковой дефектоскопии. Дефектоскопом Константа ВД1 можно обнаружить и локализовать трещины невзирая на неравномерно распределенные защитные покрытия (лакокрасочные например) и загрязнения поверхности. При смене преобразователя дефектоскоп Константа ВД1 легко настраивается по данным, хранимым в преобразователе, процесс настройки автоматический.
Тип оборудования: анализатор дефектов, дефектоскоп
Метод контроля: вихретоковый
Дефектоскоп Константа ВД1 яркий представитель ряда цифровых электронных вихретоковых дефектоскопов. Компактный, удобный в использовании и обслуживании дефектоскоп константа ВД1 предназначен для выявления поверхностных и сквозных нарушений целостности поверхности; трещин, развивающихся со стороны, противоположной диагностируемой стороне и во внутренних слоях многослойных объектов в изделиях из ферромагнитных и неферромагнитных материалов (в том числе находящихся под защитными и декорирующими покрытиями).
В основе работы дефектоскопа Константа ВД1 — получение первичной информации, с помощью вихретокового фазового метода. Матричный ЖКИ отображает полученные данные.
Дефектоскоп Константа ВД1 работает при температурах от – 20 °С до +50°С и ОВ до 98 % при +35 °С.
Отличительные особенности вихретокового дефектоскопа Константа ВД1:
- Обширный набор преобразователей для решения задач в вихретоковой дефектоскопии
- Наличие двухрежимной диагностики: статический и динамический
- Функция отстройки от величины зазора дает возможность диагностики объектов с неравномерно распределённым защитным покрытием
- Не требуется перенастройка прибора при переходе к следующему объекту, при смене преобразователя дефектоскоп Константа ВД1 автоматически перестраивается по данным, хранимым в преобразователе
- К преобразователям прилагается защитный колпачок, что увеличивает срок его службы
- В дефектоскопе Константа ВД-1 имеются две шкалы: аналоговая(быстрое обнаружение дефекта), цифровая (оценка глубины распространения)
- Сообщение о превышение пороговых значений: в преобразователе с помощью световой индикации, в измерительном блоке и наушниках с помощью многотонального звукового сигнала;
- Отменная чувствительность и высокая точность преобразователей гарантирована современной электронной начинкой

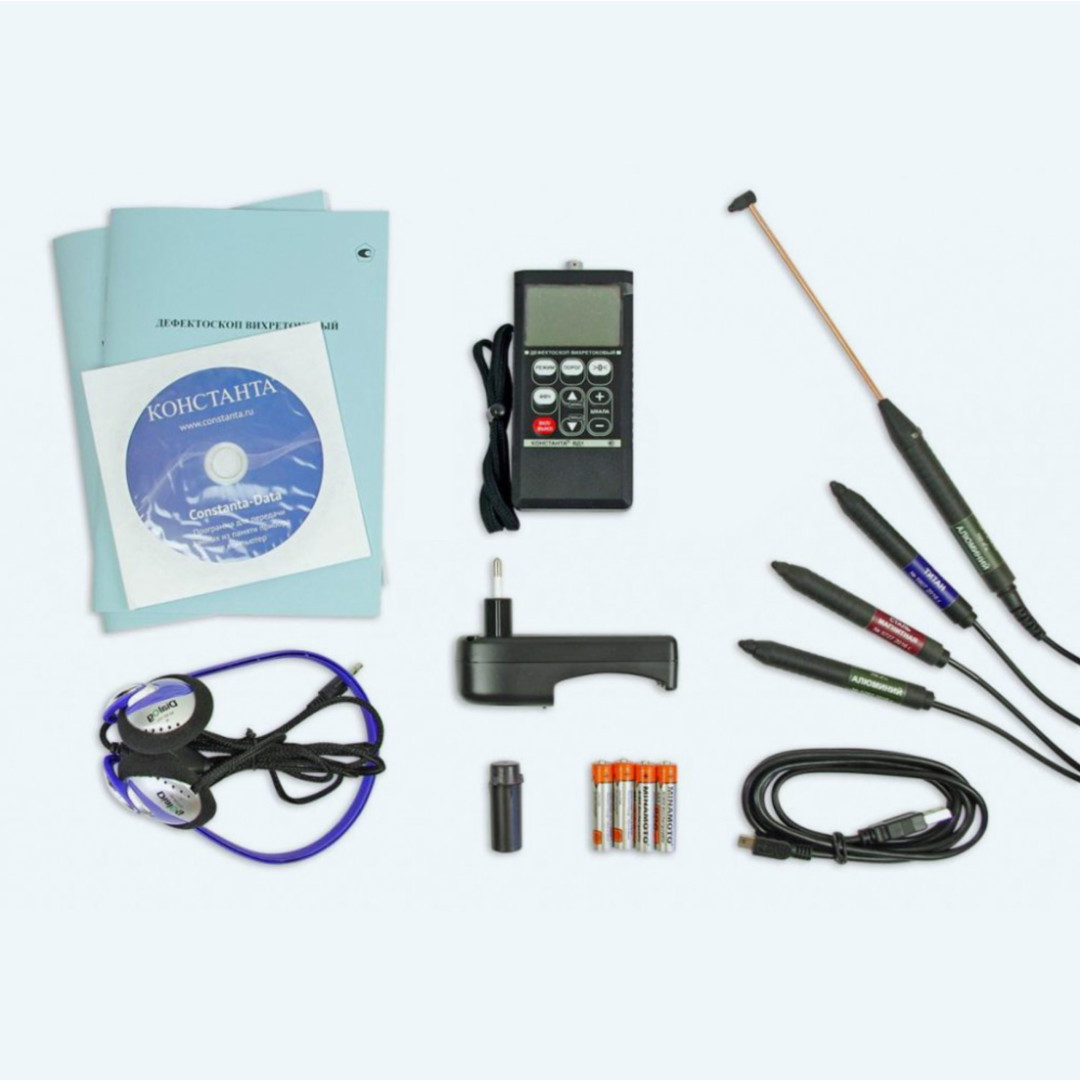

Стандартная комплектация поставки вихретокового дефектоскопа Константа ВД1:
- Дефектоскоп ВД1 + преобразователь карандашного типа
- Защитные колпачки ( 4 шт. к преобразователю)
- АКБ ААА 2 шт.
- ЗУ
- Наушники
- Руководство
- Методика поверки
- Кейс транспортировочный
Технические характеристики
Технические характеристики дефектоскопа Константа ВД1:
|
Глубина обнаруживаемых поверхностных и подповерхностных дефектов* |
0,05 ÷ 50 мм |
|
Минимальное раскрытие обнаруживаемых трещин* |
0,002 мм |
|
Диапазон частот тока возбуждения преобразователей |
5 Гц ÷ 30 МГц |
|
Индикация |
матричный LCD индикатор с отображением в аналоговом и цифровом виде уровня сигнала и порога срабатывания сигнализации световая сигнализация на преобразователе звуковая сигнализация в блоке обработки информации и через подключаемые наушники |
|
Звуковая сигнализация |
многотональная по уровню сигнала прерывистая по превышению порога |
|
Число ячеек памяти результатов контроля |
999 с возможностью разбивки на 99 групп |
|
Диапазон рабочих температур |
-20…+50°С |
|
Питание (аккумуляторы или батареи Alkaline) |
2 шт., тип ААА |
|
Время непрерывной работы |
50 часов |
|
Габаритные размеры электронного блока |
120x60x25 мм |
|
Масса |
0,15 кг |
Преобразователи. Технические характеристики и назначение:
Расшифровка названий преобразователей:
ПФ-ХХ-YY-ZZ (1)(2)(3)(4)
(1) Тип, по рабочему принципу, преобразователя (ПФ – Преобразователь Фазовый)
(2) Целевое назначение преобразователя (ОН – Общего Назначения, ГТ- Глубокие Трещины, ПР – Проходной преобразователь, ТЛД – Турбинные Лопатки Дифференциальный);
(3) Диаметр зоны диагностики, мм;
(4) Модификация исполнения в серии (Fe – ферромагнитные металлы, Al – алюминиевые сплавы, Ti – титановые сплавы).
|

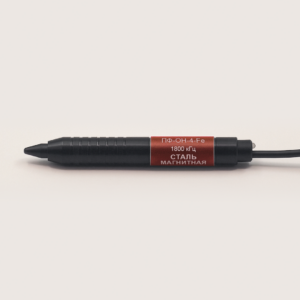

ПФ-ОН-4-Fe |
Авиастроение, машиностроительная отрасль, нефтегазовый сектор, и др. Назначение: преобразователь карандашного типа для детектирования поверхностных трещин на изделиях из ферромагнитных материалов Технические характеристики: мин. размер трещин при шероховатости Ra=1,25мкм и раскрытии 50мкм: глубина 50мкм, длина 1,5мм; |
|

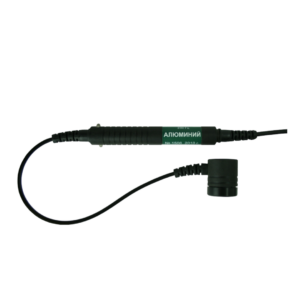

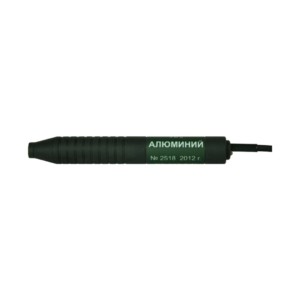

ПФ-ОН-4-Al |
Авиастроение, машиностроительная отрасль Назначение: преобразователь карандашного типа для детектирования поверхностных трещин на объектах из алюминиевых сплавов Технические характеристики: мин. размер трещин при шероховатости Ra=1,25мкм и раскрытии 50мкм: глубина распространения 50мкм; |
|

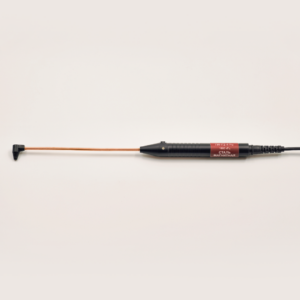

ПФ-ОН-4- Ti |
Авиастроение, машиностроительная отрасль Назначение: преобразователь карандашного типа для детектирования поверхностных трещин на объектах из титановых сплавов. Технические характеристики:мин. размер трещин при шероховатости Ra=1,25мкм и раскрытии 50мкм; глубина 100мкм; |
|
ПФ-ОН-14 |
Ж/д транспорт, машиностроительная отрасль Назначение: обнаружение поверхностных нарушений в объектах из ферромагнитных металлов, в том числе с грубо обработанной плоской и криволинейной поверхностью. Применяется для контроля деталей и узлов ж/д подвижного состава (диски вагонных колес, корпус автосцепки, боковые рамы, надрессорные балки и прочее). Технические характеристики: мин. размеры трещин: |
|

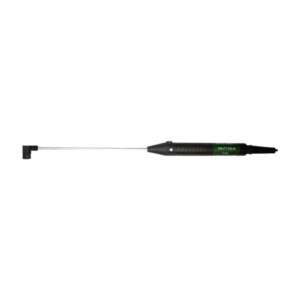

ПФ-ТЛД-8 |
Авиастроение, энергетический комплекс Назначение: дифференциальный преобразователь для детектирования поверхностных нарушений на турбинных лопатках. Дифференциальный принцип действия исключает влияние электромагнитных свойств материала от одной лопатки к другой, а также исключает влияние краевого эффекта при проведении замеров в труднодоступных местах. Конструкция преобразователя для дефектоскопии внутри корпуса на дистанции до 1 метра. Технические характеристики: мин. размер трещин при шероховатости Ra=1,25мкм и раскрытии 50мкм: глубина 50мкм; рабочая частота преобразователя 2МГц. |
|
ПФ-ГТ-14 |
Машиностроительная отрасль, металлургический сектор Назначение: обнаружение поверхностных и сквозных нарушений поверхности в листовых материалах, отливках и других объектах из ферромагнитных и неферромагнитных материалов. Отстройка от величины зазора для диагностики грубо обработанных, корродированных, загрязненных и имеющих защитно-декорирующие покрытия, материалов. Технические характеристики:мин. размеры трещин: |
|
ПФ-ПР-хх |
Машиностроительная отрасль, металлургический сектор Назначение: преобразователи проходного типа для дефектоскопии труб, прутков, тонкой проволоки из ферромагнитных и неферромагнитных материалов Технические характеристики: мин. размер трещин шероховатость Ra=1,25мкм и раскрытие 50мкм: глубина 0,1мм; |
Дополнительная информация по ВД1:
Дефектоскоп Константа ВД1 внесен в Госреестр СИ РФ под №44493-10. Сертификат № 39937от 08.07.2010г.
Сертификат республики Казахстан № 7957
Рабочие условия эксплуатации прибора Константа ВД1
— Температура окружающего воздуха для прибора от + 5 °С до +40 °С;
— Относительная влажность воздуха до 98 % при +35 °С.
