Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo

Доставка с удалённого склада в Ханты-Мансийске

Оплата банковским переводом

В наличии

Производитель: Россия
Температурный диапазон °C: -20 … +55
Тип: Ультразвуковой

Описание

Производитель: Россия

ПЕРВЫЙ В МИРЕ! УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП – ТОМОГРАФ В КОМПАКТНОМ ИСПОЛНЕНИИ

Легкий и удобный в использовании ультразвуковой высокочастотный дефектоскоп — томограф с визуализацией внутренней структуры сварного шва и тела металла в режиме реального времени.

Преимущества

  • Доступная цена.
  • Быстрота и эффективность контроля благодаря наглядному отображению сечения объекта (B-Скан) в режиме реального времени с частотой смены кадров до 35 Гц.
  • Улучшенная чувствительность в ближней зоне (ЦФА / TFM метод).
  • Скорость сканирования вдоль сварного соединения до 70 мм/с (при шаге сканирования 2 мм).
  • Малогабаритная 16 элементная антенная решетка поперечных волн с центральной частотой 4 МГц и сектором обзора от 35° до 80° для контроля сварных швов.
  • Отображение образов объемных (поры) и вертикально ориентированных (трещины) дефектов благодаря специальным режимам.

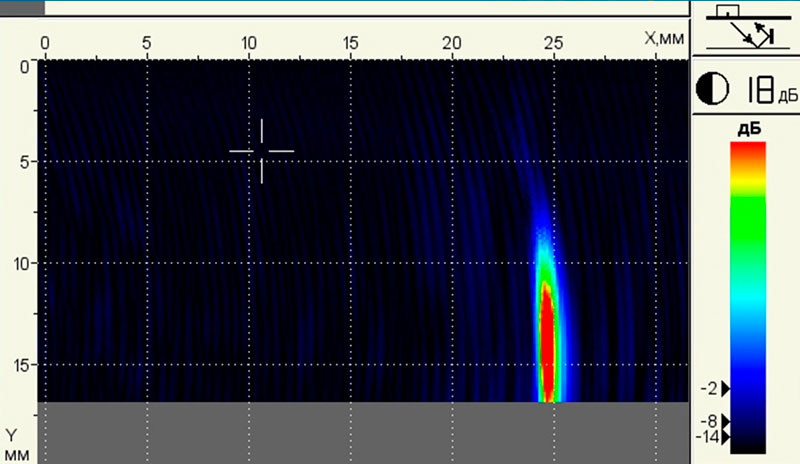

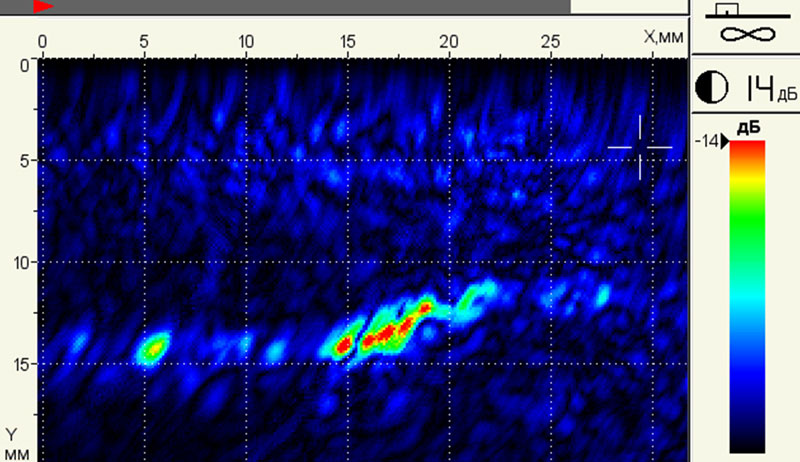

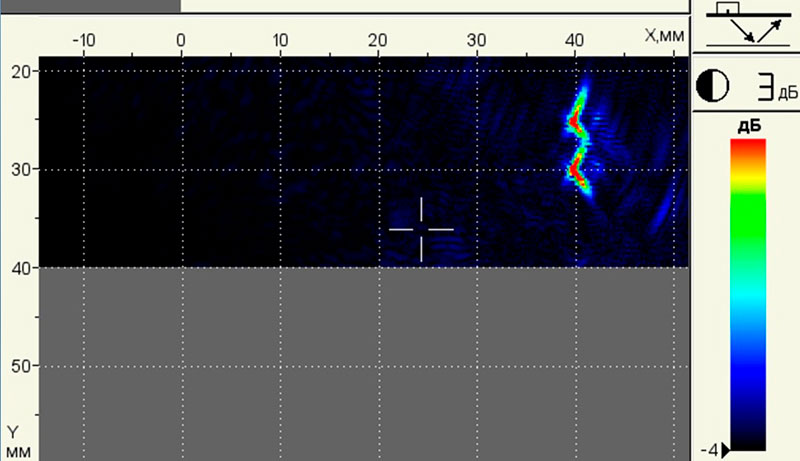

Режимы визуализации

В дефектоскопе-томографе A1525 Solo реализованы пять режимов визуализации образов несплошностей, адаптированных к их виду. Данные режимы выбираются в зависимости от различных задач контроля и специфики объекта. Для простой идентификации этих режимов используются символы, приведенные ниже. Там же указаны основные характеристики режимов.

Номер режима Символ Объект контроля Отражатель Озвучивание Назначение Томограмма
1 полупространство «точечный» прямое Для изделий сложной формы, не имеющих определенной толщины, либо изделий с грубой донной поверхностью
2 плита, 10 < d ≤ 100 мм «точечный» прямое и отраженное Для плоскопараллельных изделий с известной толщиной
3 пластина, d < 10 мм «точечный» отраженное Для контроля плоскопараллельных изделий с известной толщиной, объектов малой толщины при определении дефектов вблизи поверхности
4 плита или пластина, d < 100 мм плоскостный прямое и отраженное Для определения вертикально-ориентированных дефектов с гладкой поверхностью, зеркально отражающих ультразвук
5 плита или пластина, d < 100 мм объемный прямое и отраженное Универсальный режим для плоскопараллельных изделий с известной толщиной и всех типов несплошностей

Особенности

  • Возможность работы в режимах томографа В-СКАН и классического дефектоскопа А-СКАН.
  • Простое и удобное МЕНЮ основных настроек.
  • Доступность работы с прибором специалистам любого уровня квалификации.
  • Небольшие габаритные размеры и вес прибора – 800 г.
  • Большой, цветной, антибликовый 5,7″ TFT дисплей с тачскрином.
  • Опционально прибор может быть доработан до режима СКАНЕР (С-СКАН) и укомплектован мобильным сканером MS150 TuScan. Мобильный сканер позволяет равномерно перемещать антенную решетку вдоль сварного шва с целью соблюдения стабильного акустического контакта и равного расстояния относительно оси сварного шва (Х-координата). Полученные сканограммы (B, С, D — Сканы) позволяют проводить комплексный анализ всего сварного соединения.

Режимы работы

А1525 Solo имеет два основных режима работы, а также функцию настройки конфигурации параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора:

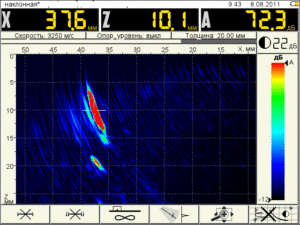

Режим ТОМОГРАФ

Обеспечивает работу прибора с АР и формирование томограмм в реальном масштабе времени. При работе в томографическом режиме на экран выводится не только томограмма (В-Скан), но и служебная информация, включая стробы, курсоры, цифровые индикаторы и т.д.

После обнаружения дефектов обеспечивается возможность оценки их реальных или эквивалентных размеров следующими методами: классическим (сравнение с амплитудой сигнала от контрольного отражателя) и дефектометрическим (измерением координат характерных точек образа дефекта и расстояний между ними непосредственно по реконструируемому изображению).

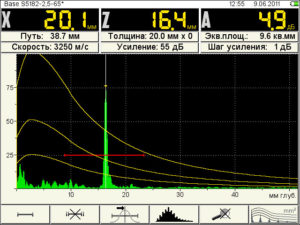

Режим ДЕФЕКТОСКОП

Обеспечивает работу прибора в качестве классического дефектоскопа с наклонными и прямыми преобразователями. При этом сигналы выводятся на экран в виде А-Скана.

В данном режиме прибор обладает всеми функциями, характерными для современного цифрового дефектоскопа (встроенные АРД-диаграммы, ВРЧ и DAC — кривые, цифровая многоуровневая система АСД, программируемая форма зондирующего импульса и пр.).

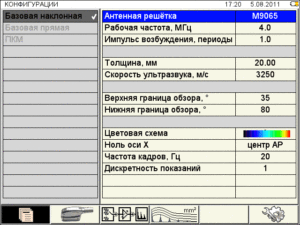

Режим Настройка

Используется для выбора и установки параметров и рабочей конфигурации.

Существует возможность создания и сохранения ряда рабочих конфигураций под различные объекты контроля. Возможность задания имени объекта и технических параметров, с последующим выбором их из памяти прибора перед началом контроля.

Программное обеспечение

Специализированное программное обеспечение INTROVIEW METAL обладает следующими функциональными возможностями для работы с сохраненными данными:

  • Двухмерное изображение В-Сканов (опционально С-,D-Скан)
  • Объемный строб для автоматического и ручного выделения (образмеривания) дефектов
  • Управление яркостью, положением строба
  • Наличие маски сварного шва
  • Автоматизирование создание отчета
  • Просмотр параметров, при которых произведен контроль
  • Документирование и архивирование данных
  • 3D построение объекта (опционально, в разработке)

Комплектация

  • А1525 Solo — электронный блок ультразвукового дефектоскопа (ультразвукового томографа с цифровой фокусировкой антенной решетки)
  • Антенная решетка M9170 4.0V60R26X10CS
  • Кабель LEMO-LEMO одинарный 1,2 м
  • Преобразователь S3568 2.5A0D10CL
  • Преобразователь S5182 2.5А65D12CS
  • Преобразователь S5096 5.0А70D6CS
  • Сетевой адаптер с кабелем 220 В — 15 В
  • Кабель USB A — Micro B
  • Компакт-диск с документацией и ПО
  • Калибровочный образец V2/25
  • Планшет D12
  • Чехол D12
  • Гель УЗ -30°C…+100°C, 0,1 кг
  • Жесткий кейс М20

Технические характеристики

Параметр Значение
Размер томограммы 256 x 160 точек
Шаг реконструкции томограммы 0,1 – 2,0 мм
Диапазон устанавливаемых рабочих частот ультразвука 1 – 10 МГц
Диапазон измерений глубины залегания дефекта (по стали) с цифрофокусируемой антенной решеткой поперечных волн M9170 2 – 300 мм
Тип дисплея (разрешение) 5,7″ TFT (640 x 480)
Источник питания литиевый аккумулятор
Номинальное значение напряжения питания 11,1 В
Время непрерывной работы от аккумулятора, не менее 6 ч
Габаритные размеры электронного блока 260 х 157 х 43 мм
Масса электронного блока 800 г
Диапазон рабочих температур от -20 до +55ºC
