Рентгенолюминесцентный сепаратор ЛС-20-05-2Н-Б (ОКДС)

В наличии

Рентгенолюминесцентный сепаратор предназначен для обогащения мокрой алмазосодержащей руды крупностью от 10 до 50 мм.

Оборудование использует различие люминесцентных свойств алмазов и сопутствующих минералов, обеспечивая повышенное извлечение слаболюминесцирующих алмазов и состоит из сортировочной машины и стойки автоматического управления.

Задать вопрос
Поделиться

Технические характеристики

Класс крупности, мм	-20 +10, -50 +20
Производительность, т/ч	48, 80
Выход на 1 отсечку, кг	1.5, 2
Извлечение, не менее, %	98
Тип материала	мокрый
Подача материала	гравитационный
Транспортный канал	1
Рентгеновская трубка	2
Фотоприёмное устройство	4
Мощность, Вт	5
Расход воды технического качества, л/мин	30
Расход питьевой воды, л/мин	6
Расход сжатого воздуха на одну отсечку, л	0.48
Расход сжатого воздуха при номинальной производительности, л/мин	30

Описание
Сепаратор ЛС-20-05-2Н-Б (ОКДС) предназначен для обогащения мокрой исходной алмазосодержащей руды крупностью –50 +10 мм.

Принцип работы сепаратора основан на использовании свойства алмазов люминесцировать под воздействием рентгеновского излучения и различия этих свойств у алмазов и сопутствующих люминесцирующих минералов. Характеризуется повышенной кондицией концентрата и повышенным извлечением слаболюминесцирующих алмазов и алмазов 2-го типа по сравнению с другими аналогичными моделями.

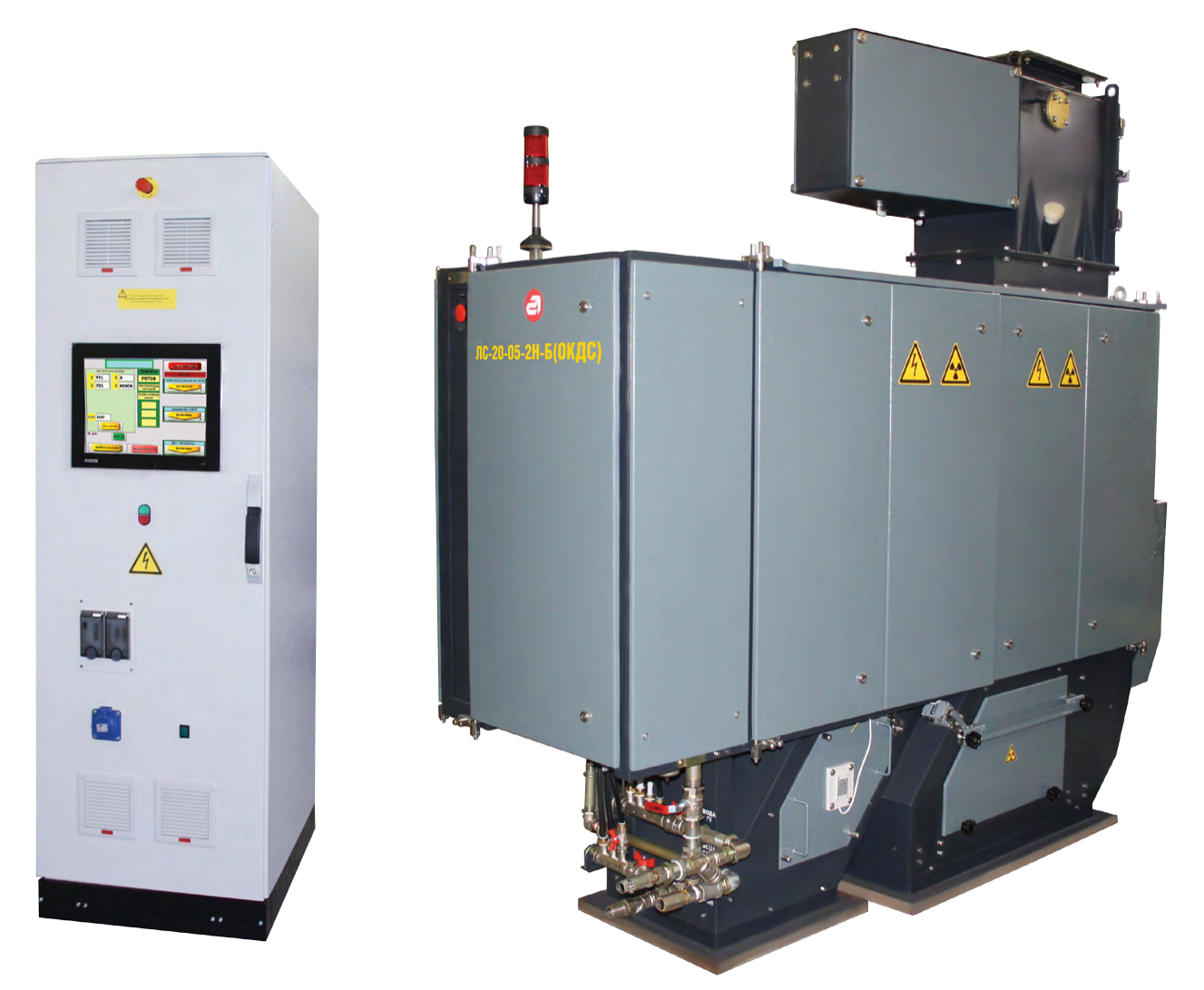

Сепаратор состоит из сортировочной машины (МС) и стойки автоматического управления (САУ).

Опции. Имитаторы применяются для проверки эффективности механического извлечения, настройки времени транспортной задержки и длительности отсечки, а также настройки чувствительности рентгеновских сепараторов.

Контейнерное исполнение. Сепаратор и комплексное периферийное оборудование поставляются в составе контейнерной установки. Контейнерная установка представляет собой мобильное здание в металлическом исполнении, контейнерного типа, без ходовой части для эксплуатации на открытом воздухе в любое время года и суток и для постоянного присутствия людей.

Состав установки:
- цельносварной металлический корпус;
- система электроснабжения;
- система поддержания микроклимата;
- система охранно-пожарной сигнализации и автоматического пожаротушения;
- система освещения;
- система водяного охлаждения;
- система подачи воздуха;
- бункер подачи руды.
Интеграция с АСУ ТП. Сепараторы поддерживают связь с АСУ ТП через интерфейс RS485 по протоколу Modbus RTU. Возможна установка предварительно настроенного конвертера для работы в сетях ProfiNet и поддержки протокола Modbus TCP.

Оснащение дополнительной футеровкой. Сепараторы могут оснащаться износостойкой футеровкой для защиты внутренних элементов сортировочной машины от механических повреждений. Футеровка изготавливается из сверхвысокомолекулярного полиэтилена или алюмооксидной керамики; тип материала зависит от зоны нанесения.

Программа анализа породы на потоке. Программа предназначена для визуализации сигналов люминесценции минералов и дальнейшего анализа полученных параметров. Она позволяет в форме графиков и баз данных проанализировать характер распределения минералов в материале по селективным характеристикам. Программа устанавливается на ПК, считывает информацию из блока человеко-машинного интерфейса сепаратора по каналу RS232 и отображает ее на экране.
