Рентгенолюминесцентный сепаратор ЛС-20-05Н-Б (ОКДС)

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Класс крупности, мм	-10 +5, -20 +10
  Производительность, т/ч	20, 36
  Выход на 1 отсечку, кг	1, 1.5
  Извлечение, не менее, %	98
  Тип материала	мокрый
  Подача материала	гравитационный
  Транспортный канал	1
  Рентгеновская трубка	1
  Фотоприёмное устройство	6
  Мощность, Вт	6
  Расход воды технического качества, л/мин	30
  Расход питьевой воды, л/мин	6
  Расход сжатого воздуха на одну отсечку, л	0.48
  Расход сжатого воздуха при номинальной производительности, л/мин	30

• Описание

  Сепаратор ЛС-20-05Н-Б (ОКДС) предназначен для обогащения мокрой исходной алмазосодержащей руды крупностью -20 +5 мм.

  Принцип работы сепаратора основан на использовании свойства алмазов люминесцировать под воздействием рентгеновского излучения и различия этих свойств у алмазов и сопутствующих люминесцирующих минералов. Характеризуется повышенной кондицией концентрата и повышенным извлечением слаболюминесцирующих алмазов и алмазов 2-го типа по сравнению с другими аналогичными моделями.

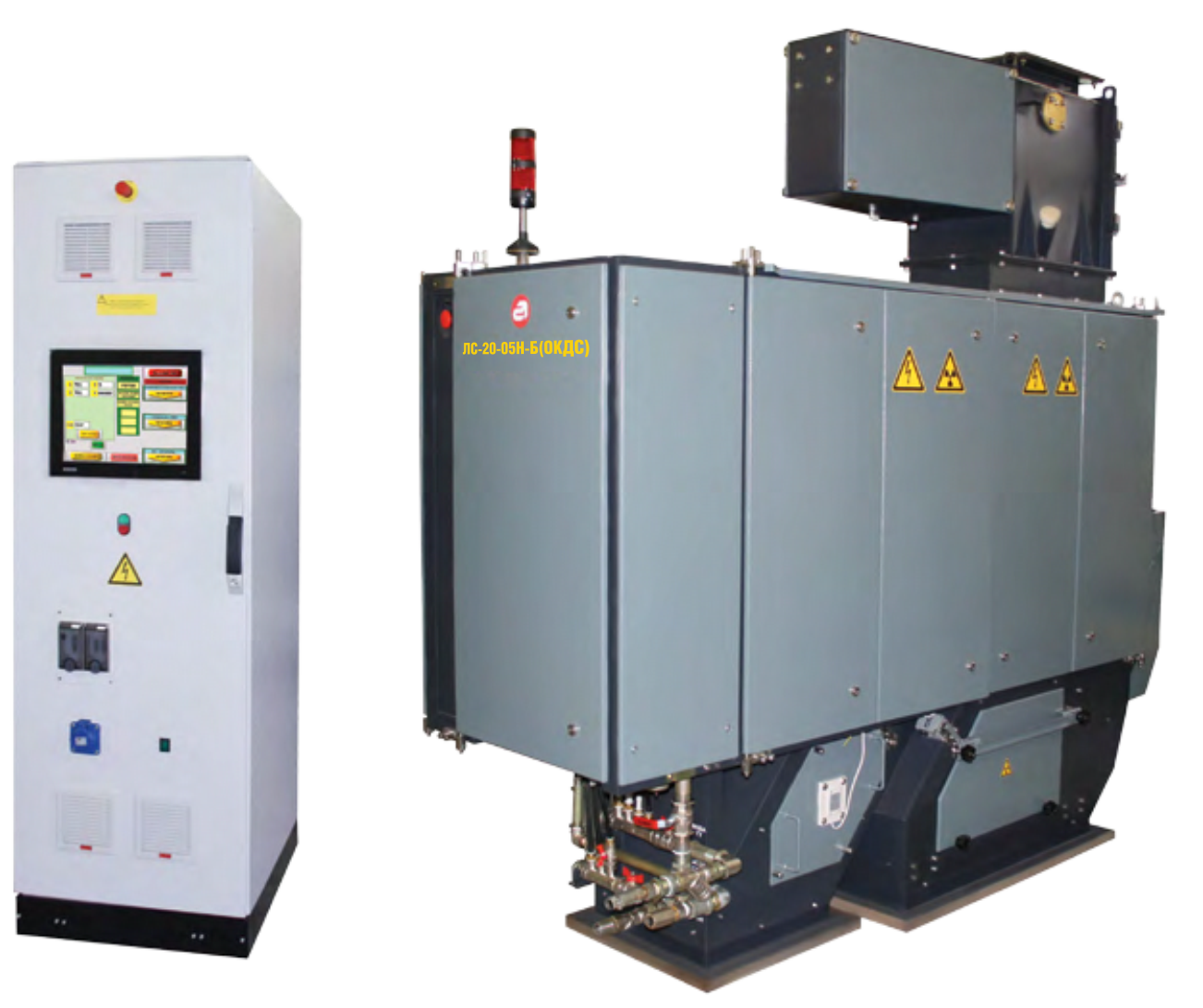

  Сепаратор состоит из сортировочной машины (МС) и стойки автоматического управления (САУ).

  Опции.

  Имитаторы для алмазной промышленности. Имитаторы предназначены для проверки эффективности механического извлечения, настройки времени транспортной задержки и длительности отсечки, а также настройки чувствительности рентгеновских сепараторов.

  Контейнерное исполнение. Сепаратор и комплексное периферийное оборудование могут поставляться в составе контейнерной установки. Контейнерная установка представляет собой мобильное здание в металлическом исполнении, контейнерного типа, без ходовой части для эксплуатации на открытом воздухе в любое время года и суток и для постоянного присутствия людей.

  Состав установки:

  • цельносварной металлический корпус;
  • система электроснабжения;
  • система поддержания микроклимата;
  • система охранно-пожарной сигнализации и автоматического пожаротушения;
  • система освещения;
  • система водяного охлаждения;
  • система подачи воздуха;
  • бункер подачи руды.

  Интеграция с АСУ ТП. Сепараторы поддерживают связь с АСУ ТП через интерфейс RS485 по протоколу Modbus RTU. Возможна дополнительная установка предварительно настроенного конвертера для работы в сетях ProfiNet и поддержки протокола Modbus TCP.

  Оснащение дополнительной футеровкой. Сепараторы могут оснащаться износостойкой футеровкой для защиты внутренних элементов сортировочной машины от механических повреждений. Футеровка изготавливается из сверхвысокомолекулярного полиэтилена или алюмооксидной керамики; тип материала зависит от зоны нанесения.

  Программа анализа породы на потоке. Программа предназначена для визуализации сигналов люминесценции минералов и анализа полученных параметров. Она позволяет в форме графиков и баз данных анализировать характер распределения минералов в материале по селективным характеристикам. Программа устанавливается на ПК, считывает информацию из блока человеко-машинного интерфейса сепаратора по каналу RS232 и отображает ее на экране.
