Блок пылеулавливания БПУ

В наличии

535 000 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Назначение	охлаждение камеры дробления, пневмотранспортировка материала, повышение производительности дробления, сепарация материала по крупности, Снижение уровня пыления при дроблении
  Применимость с моделями оборудования (с возможностью подключения к зоне загрузки и/или разгрузки)	ЩД 6, ЩД 6М, ЩД 10, ЩД 10М, ЩД 15, РМ 250, МД 2х2, ДВГ, САМ, ДСА
  Тип вентилятора	ВЦ14-46
  Напряжение питания, 50 Гц, В	380
  Мощность электродвигателя, кВт	1.5
  Частота вращения двигателя, об/мин.	3000
  Материал рукавного фильтра	Фильтр-ткань «Озон — 16», спандбонд
  Модель пульта управления	МПУ3-02
  Диаметр шланга, мм	70, 200
  Размер улавливаемых частиц	крупнее 15 мкм

• Описание

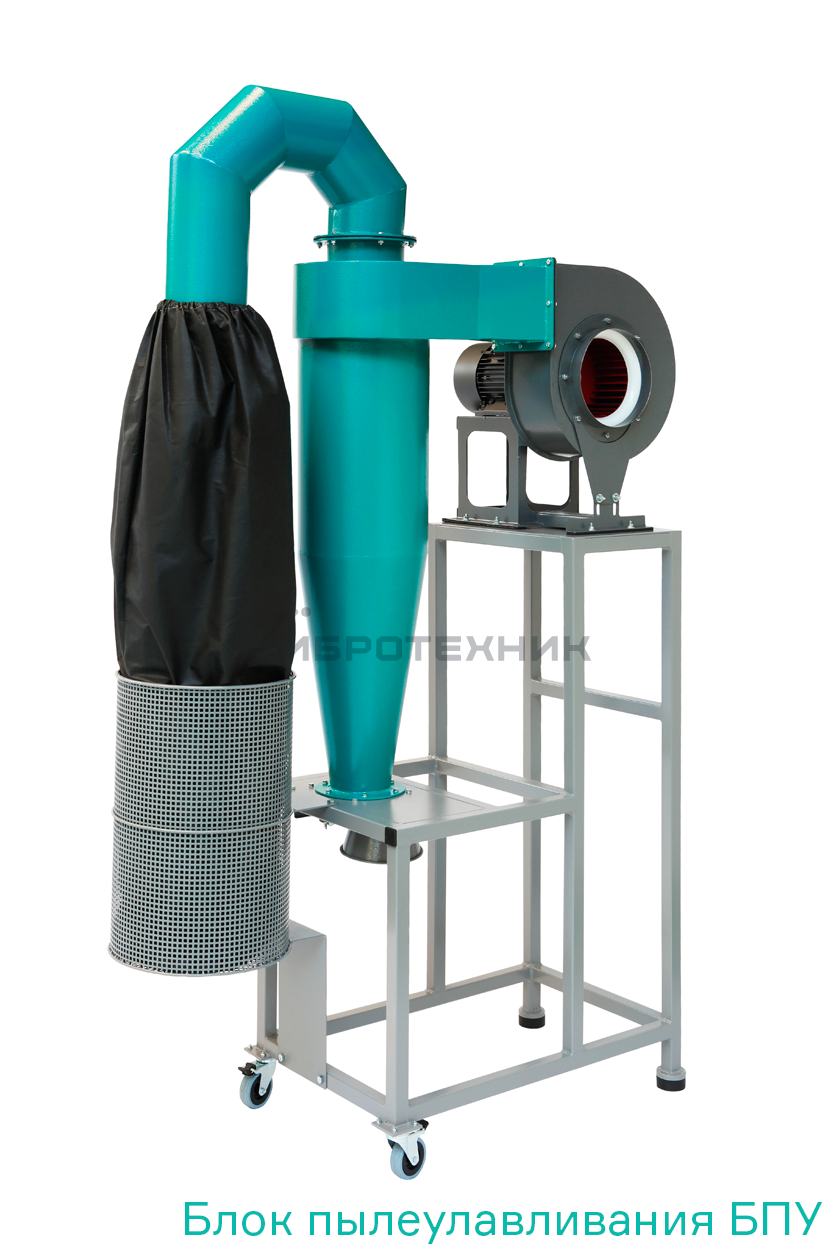

  Основными составными частями изделия являются вентилятор, циклон с шибером, рама и рукавный фильтр. Для перемещения БПУ на раме предусмотрены поворотные ролики, снабженные тормозами. Для применения в качестве местной вытяжки блок пылеулавливания комплектуется вытяжным зонтом с регулировкой его положения. Вытяжной зонт может использоваться для забора воздуха как в зоне загрузки, так и в разгрузочной зоне.

  Принцип работы. При запуске вентилятора создается воздушный поток, втягивающий воздух с пылевидной фракцией материала. Поток проходит через шланг, вентилятор и поступает в циклон. Крупные частицы материала осаждаются в циклоне. Из циклона воздушный поток попадает в рукавный фильтр с последующим осаждением пылевидных частиц материала.

  Назначение БПУ.

  • Снижение уровня пыления при дроблении.
  • Повышение производительности дробления.
  • Охлаждение камеры дробления.
  • Пневмотранспортировка материала.
  • Сепарация материала по крупности.

  ВАРИАНТЫ ИСПОЛНЕНИЯ.

  • Со шлангом Ø 70 мм для Валковой дробилки ДВГ 200х125, Молотковой дробилки МД 2х2, Щековых дробилок ЩД 6М, ЩД 10М и ЩД 15.
  • С зонтом для местной вытяжки.

• Документы

  • Скачать руководство по эксплуатации
  • Скачать описание товара

• Видео

• Особенности

  ЭФФЕКТИВНЯ ОЧИСТКА ВОЗДУХА. Очистка воздушного потока от пылевидной фракции крупнее 15 мкм.

  АВТОНОМНОСТЬ СИСТЕМЫ. Блок пылеулавливания БПУ не требует подключения к системе вытяжной вентиляции — очищенный воздух возвращается в помещение.

  СЕПАРАЦИЯ МАТЕРИАЛА. Две зоны осаждения частиц материала:

  • Крупные частицы накапливаются в циклоне и могут периодически разгружаться через шиберную заслонку.
  • Мелкие частицы накапливаются в сменном рукавном фильтре.

  ДВА ТИПА ШЛАНГОВ. К вентилятору БПУ могут подсоединяться шланги двух диаметров:

  • Ø 70 мм для Валковой дробилки ДВГ 200х125, Молотковой дробилки МД 2х2, Щековых дробилок ЩД 6М, ЩД 10М и ЩД 15.
  • Ø 200 мм для Роторной ножевой мельницы РМ 250.

  Прозрачный шланг Ø 200 мм позволяет визуально контролировать количество пылевидной фракции материала.

  УДОБСТВО ОБСЛУЖИВАНИЯ. Для перемещения БПУ предусмотрены два поворотных ролика с тормозной системой. Быстрая разборка БПУ обеспечивает удобство его очистки от остатков материала. Дополнительная комплектация шиберными заслонками для регулировки воздушного потока.

  БПУ С ЗОНТОМ. Дополнительная комплектация БПУ зонтом для организации местной вытяжки в зонах загрузки или выгрузки материала.

• Комплектация

  Базовый комплект поставки.

  • Вентилятор.
  • Опорная конструкция.
  • Циклон.
  • Рукавный фильтр.

  Рекомендуемый комплект поставки.

  • Блок пылеулавливания БПУ с зонтом.
  • Дополнительный рукавный фильтр (3 шт.).
  • Пульт управления МПУ3-02.
  • Стойка напольная (для МПУ, СМПУ).
  • Тара и упаковка.
