Комплект оборудования ГОК 6
В наличии
Комплект ГОК 6 предназначен для лабораторий со средней загрузкой и мобильных лабораторий. Производительность — 6 проб/час.
В комплект входят оборудование для дробления, сокращения и измельчения проб, ситовой анализатор и блок пылеулавливания. Для электроснабжения необходим генератор мощностью 10 кВт.
-
Технические характеристики
Производительность 6 проб/час Мощность необходимого генератора 10 кВт Крупность предварительного дробления 3–5 мм Крупность измельченной пробы до 1 мм Масса сокращаемой пробы до 1 кг Крупность измельчения менее 0,074 мм -
Описание
НАЗНАЧЕНИЕ КОМПЛЕКТА. Комплект ГОК 6 предназначен для лабораторий со средней загрузкой. Основное применение комплекта — мобильные лаборатории и средние месторождения. Производительность — 6 проб/час.
ГОК 6 можно применять как в лабораториях на предприятиях, так и в составе мобильной лаборатории. Комплект можно разместить в 15-футовом контейнере. Для снабжения комплекта электроэнергией необходим генератор мощностью 10 кВт.
Описание устройства. Щековая дробилка ЩД 10М предназначена для предварительного дробления пробы до крупности 3–5 мм. Материал подается в загрузочный бункер, попадает в камеру дробления и разрушается между подвижной и неподвижной щеками, после чего поступает в приемную емкость.
После предварительного дробления проба перегружается из приемной емкости в бункер питателя установки ДВГ с ПГ 1. Питатель равномерно подает материал в загрузочную воронку ДВГ. Скорость подачи регулируется изменением толщины слоя материала и амплитуды колебаний лотка питателя.
Из загрузочной воронки ДВГ материал попадает на вращающиеся навстречу друг другу валки. Между валками частица получает однократное точечное воздействие и проходит в зону разгрузки.
Измельченная до 1 мм проба сокращается до 1 кг при помощи сократительного агрегата САМ с ПГ 1. САМ укомплектован четырьмя лотками, что позволяет сокращать до 1 кг пробы различной массы.
Для измельчения пробы до крупности менее 0,074 мм применяется истиратель ИД 175М. Зазор между дисками можно регулировать при включенном электродвигателе.
Проба, измельченная до 0,074 мм, делится на контрольную и аналитическую на ДП 10. Для контроля крупности пробы на различных этапах пробоподготовки применяется ситовой анализатор А 20 на базе ВПС М. Для контрольного измельчения проб без намола применяется истиратель дисковый ИД 65.
-
Документы
-
Видео
-
Применение
Отрасли применения: горнодобывающая и металлургическая.
Примеры применения: брусит, гранит, керн Ø 61 мм, керн Ø 45 мм, керн Ø32 мм, малиновый кварцит, сидеритовая руда, коренное золото.
-
Особенности
УДОБСТВО РАБОТЫ. Оборудование комплекта оснащено бункерами и приемными емкостями, что обеспечивает удобство загрузки, разгрузки и пересыпки пробы.
БЕЗОПАСНОСТЬ ЭКСПЛУАТАЦИИ. В ЩД 10М, ДВГ и ИД 175М предусмотрены концевые выключатели и защитные кожухи, а в ЩД 10М — аварийная стоп-кнопка.
РЕГУЛИРОВКА ПРОИЗВОДИТЕЛЬНОСТИ. Регулировка зазоров между щеками ЩД 10М, валками ДВГ и дисками ИД 175М, а также скорости подачи материала за счет ПГ 1 позволяют настраивать производительность комплекта под задачу.
УДОБСТВО ОЧИСТКИ. ЩД 10М оснащена быстросъемным основанием, откидными стенками и съемным загрузочным бункером. В ИД 175М предусмотрена откидная камера для доступа к рабочим дискам. Бункеры ДВГ и ПГ 1 фиксируются на быстрозажимных латчерах и откидных болтах.
ПУЛЬТЫ УПРАВЛЕНИЯ. В ИД 175М предусмотрен встроенный пульт управления, а в ЩД 10М, ДВГ с ПГ и САМ с ПГ — выносные пульты в металлических ударопрочных корпусах. Пульты обеспечивают:
- автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании;
- защиту электродвигателя от перегрузки;
- автоматическое отключение питания при попытке доступа к рабочим органам оборудования;
- исключение запуска оборудования ДВГ с ПГ в неверной последовательности.
КАЧЕСТВЕННЫЕ ЗАПЧАСТИ. Щеки и диски изготавливаются из высокопрочного чугуна, а валки — из закаленной стали. Диски могут быть изготовлены с накладками из карбида вольфрама для работы с более твердыми материалами или повышения ресурса рабочих органов.
НИЗКИЙ УРОВЕНЬ ПЫЛЕНИЯ. Соединения ПГ 1 и ДВГ, а также САМ и ПГ 1 гибкими гофрированными шлангами, применение уплотнений и латчеров снижают уровень пыления. Подключение БПУ к ЩД 10М и ДВГ также снижает уровень пыления во время работы комплекта.
СОПУТСТВУЮЩИЕ ТОВАРЫ. Комплектация оборудования опорными тумбами, загрузочными совками, стойками для пультов и дополнительными приемными емкостями обеспечивает удобство работы на комплекте.
-
Комплектация
- Щековая дробилка ЩД 10М;
- установка — дробилка валковая ДВГ 200х125 с ПГ 1;
- сократительный агрегат САМ с ПГ 1;
- истиратель дисковый ИД 175 М;

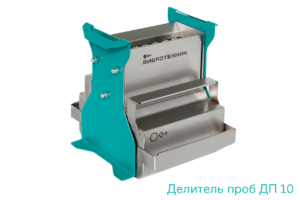

- делитель проб ДП 10;
- истиратель дисковый ИД 65;

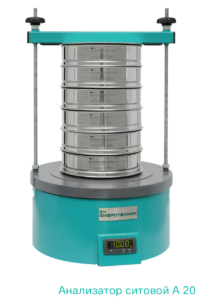

- анализатор ситовой А 20 на базе ВПС М;

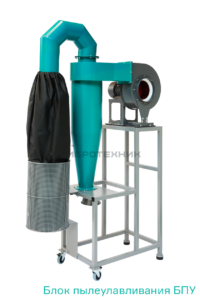

- блок пылеулавливания БПУ.
-
