Комплект оборудования ГОК 8
В наличии
Комплект ГОК 8 предназначен для высокопроизводительных лабораторий и мобильных лабораторий на крупных месторождениях. Производительность составляет 8 проб/час. Комплект включает оборудование для дробления, измельчения, сокращения и деления проб.
-
Технические характеристики
Производительность 8 проб/час Мощность генератора 15 кВт Размещение комплекта в 15-ти футовом контейнере Крупность предварительного дробления 3-5 мм Крупность доизмельчения менее 1 мм Масса сокращенной пробы 1 кг Время работы истирателя ИВУ от 1 до 30 минут Продолжительность истирания для руд и кернов от 3 до 7 минут Крупность измельченной пробы 0.074 мм -
Описание
НАЗНАЧЕНИЕ КОМПЛЕКТА. Комплект ГОК 8 предназначен для лабораторий с высокой загрузкой. Основное применение комплекта – высокопроизводительные мобильные лаборатории и крупные месторождения. Производительность — 8 проб/час.
МОБИЛЬНАЯ ЛАБОРАТОРИЯ. ГОК 8 может применяться как в лабораториях на предприятиях, так и в составе мобильной лаборатории. Благодаря малому количеству оборудования Комплект ГОК 8 можно разместить в 15-ти футовом контейнере. Для снабжения комплекта электроэнергией необходим генератор мощностью 15 кВт.
ЩД 15 предназначена для предварительного дробления пробы до крупности 3-5 мм. Материал подается в загрузочный бункер, откуда попадает в камеру дробления и разрушается между подвижной и неподвижной щеками. После разрушения до требуемой крупности материал поступает в приемную емкость.
После предварительного дробления проба перегружается из приемной емкости в бункер ПГ 1 установки ИД 175М с ПГ 1 и САМ. Из бункера проба поступает на лоток, который совершает колебания и равномерно подает материал в загрузочную воронку ИД 175М. Скорость подачи материала регулируется двумя способами:
- Изменение толщины слоя материала;
- Регулировка амплитуды колебаний лотка питателя.
Из загрузочной воронки ИД 175М материал попадает в камеру измельчения, где установлены подвижный и неподвижный диски. В центральной зоне дисков происходит предварительное измельчение частиц, а по периферии – доизмельчение до крупности менее 1 мм, после чего материал разгружается во вращающийся патрубок САМа. Патрубок равномерно вращается и распределяет материал по лоткам и пробоприемнику (в зависимости от размера лотка).

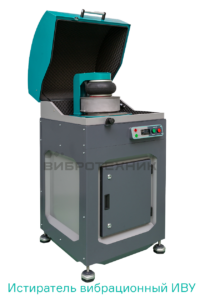

Сокращенная до 1 кг проба загружается в чашу истирателя вибрационного ИВУ. Проба истирается между роликом, дном и стенками чаши. Время работы истирателя задается таймером в диапазоне от 1 до 30 минут. Продолжительность истирания определяется опытным путем и зависит от физических свойств измельчаемого материала и объема пробы (для руд и кернов – от 3 до 7 минут).
Проба, измельченная до 0.074 мм, делится на контрольную и аналитическую на ДП 10.
Для контроля крупности пробы на различных этапах пробоподготовки применяется анализатор ситовой А 20 на базе ВПС М. Для контрольного измельчения проб без намола применяется истиратель дисковый ИД 65.
-
Документы
-
Видео
-
Комплектация
- Щековая дробилка ЩД 15;
- Установка истиратель дисковый ИД 175М, питатель ПГ 1 и сократитель САМ;
- Истиратель вибрационный ИВУ;
- Делитель проб ДП 10;
- Истиратель дисковый ИД 65;
- Анализатор ситовой А 20 на базе ВПС М;
- Блок пылеулавливания БПУ.
-
Особенности
УДОБСТВО РАБОТЫ. Оборудование комплекта оснащено бункерами и приемными емкостями, что обеспечивает удобство загрузки, разгрузки, а также пересыпки пробы.
БЕЗОПАСНОСТЬ ЭКСПЛУАТАЦИИ. В ЩД 15, ИД 175М и ИВУ предусмотрены концевые выключатели и защитные кожухи, а в ЩД 15 аварийная стоп-кнопка, которые обеспечивают безопасность эксплуатации комплекта.
РЕГУЛИРОВКА ПРОИЗВОДИТЕЛЬНОСТИ. Быстрота и удобство регулировки зазоров между щеками ЩД 15 и дисками ИД 175М, а также точная регулировка скорости подачи материала за счет ПГ 1 позволяют оптимизировать производительность комплекта под каждую отдельную задачу.
УДОБСТВО ОЧИСТКИ. ЩД 15 оснащена откидным загрузочным бункером, который упрощает процесс очистки. В ИД 175М предусмотрена откидная камера для быстрого доступа и очистки рабочих дисков.
ПУЛЬТЫ УПРАВЛЕНИЯ. В ИД 175М предусмотрен встроенный пульт управления, а в ЩД 15 и САМ — выносной, в металлическом ударопрочном корпусе. Пульты обеспечивают:
- Автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании;
- Защиту электродвигателя от перегрузки;
- Автоматическое отключение питания при попытке доступа к рабочим органам оборудования.
КАЧЕСТВЕННЫЕ ЗАПЧАСТИ. Щеки и диски изготавливаются из высокопрочного чугуна, а чаша ИВУ — из закаленной инструментальной стали. Диски могут быть изготовлены с накладками из карбида вольфрама, позволяющего работать с более твердыми материалами или повысить ресурс рабочих органов.
НИЗКИЙ УРОВЕНЬ ПЫЛЕНИЯ. Соединения ПГ 1 и ИД 175М, а также применение уплотнений и латчеров снижают уровень пыления при работе комплекта. Подключение БПУ к ЩД 15 и САМ снижает уровень пыления во время работы комплекта.
СОПУТСТВУЮЩИЕ ТОВАРЫ. Комплектация оборудования опорными тумбами, загрузочными совками, стойками для пультов и дополнительными приемными емкостями обеспечивает удобство работы на комплекте.
-
Применение
Отрасли применения.
- Горнодобывающая;
- Металлургическая.
Примеры применения. Брусит, гранит, керны Ø 63, 80 и 110 мм, малиновый кварцит, сидеритовая руда, коренное золото, габбро-диабаз.
-
